CST B系列傳導抗擾測試系統是根據標準ISO 11452-4設計的自動測試系統，內置信號發生器、RF功率放大器及高動態范圍3通道功率計一體化設計。整個測試系統由PC軟件EMC-S(BCI)控制（本系列產品需搭配此軟件使用），提高了系統的可擴展性以及效率，也可用于IEC 61000-4-6標準抗擾試驗，測試結果可以保存、打印以及在公司內部共享使用。
> 一體化設計，內置集成信號發生器、RF功率放大器及功率計
> 支持大電流注入（配合電流注入鉗），可選電流監視探頭，支持閉環測試法
> USB接口，用于PC遠程控制
> 支持傳導抗擾試驗
> 設計信號發生器、RF功率放大器及功率計為獨立輸出端口（用于計量）
> RF功率放大器具有溫度、VSWR、功率監測、超限值保護
| RF信號發生器 | |
| 頻率范圍 | 9 kHz ~ 3 GHz |
| 頻率分辨率 | 0.23 Hz |
| 頻率溫度穩定度 | ±0.5 ppm |
| 諧波 | ≤-30 dBc |
| 非諧波 | ≤-50 dBc |
| 輸出功率范圍 | 120 dBm ~ 0 dBm：9 kHz ~ 500 kHz |
| 120 dBm ~ +10 dBm：500 kHz ~ 3 GHz | |
| 功率準確度 | ±1.0 dB |
| 分辨率 | 0.1 dB |
| 內部調制源（LF） | 正弦波：0.1 Hz ~ 500 kHz |
| 方波：0.1 Hz ~ 20 kHz | |
| 三角波/鋸齒波：0.1 Hz ~ 100 kHz | |
| 調幅（AM） | 調制深度：0％ ~ 100％ |
| 調制速率：1 Hz ~ 1 MHz | |
| 調頻（FM） | 最大頻偏：5 MHz |
| 調制速率：1 Hz ~ 1 MHz | |
| 調相（ФM） | 調制相位：0° ~ 360°;1 Hz ~ 1 MHz |
| 脈沖周期 | 200 ns ~ 160 s |
| 脈沖寬度 | 100 ns ~ 85 s |
| 輸出接口 | N (母) |
| VSWR | <1.5:1 |
| 功率放大器 | |
| 頻率范圍 | 10 kHz ~ 500 MHz |
| VSWR | <1.5:1 |
| 輸出阻抗 | 50 Ω |
| 輸出接口 | N (母) |
| 功率計（內置3通道功率計） | |
| 頻率范圍 | 9 kHz ~ 3 GHz |
| 測試電平 | -50 dBm ~ +20 dBm |
| 精度 | ±0.2 dB |
| 輸入接口 | N(母) |
| VSWR | <1.1:1 |
電源線、保險絲、測試線、接地線、射頻電纜、使用說明書、檢驗報告、產品質保書
※ 具體附件規格及數量，請以實際裝箱單為準。
| 儀器型號 | 功率放大器參數 | |
| 頻率范圍 | 1 dB增益 | |
| CST 10200B | 10 kHz ~ 500 MHz | 53 dB ± 2 dB (200 W) |
| CST 20150B | 10 kHz ~ 400 MHz | 51.8 dB ± 1 dB (150 W) |

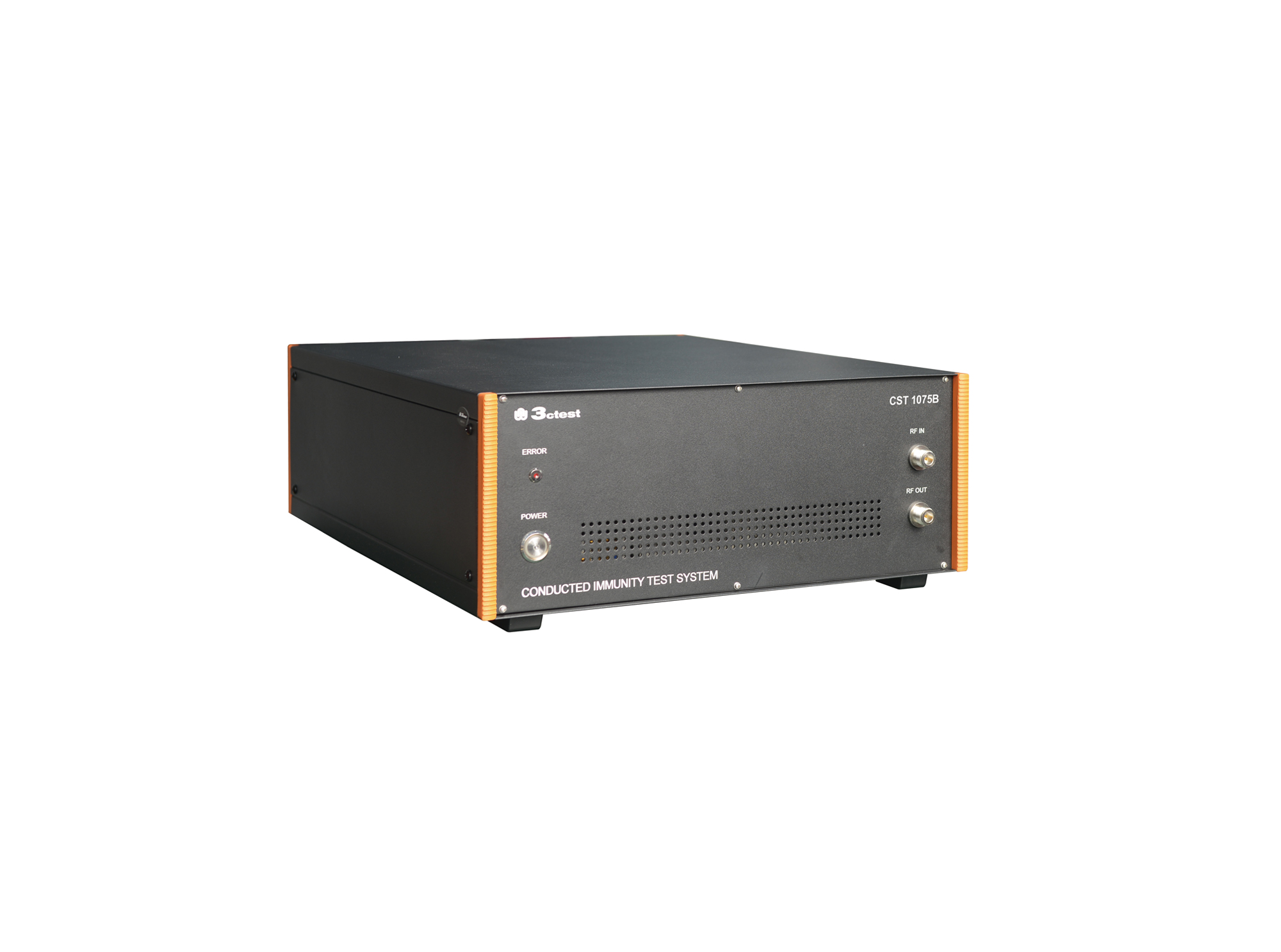

| CST 1075B | 100 kHz ~ 400 MHz | 48.5 dB ± 2 dB (75 W) |
| CST 10150B | 100 kHz ~ 400 MHz | 48.5 dB ± 2 dB (150 W) |
