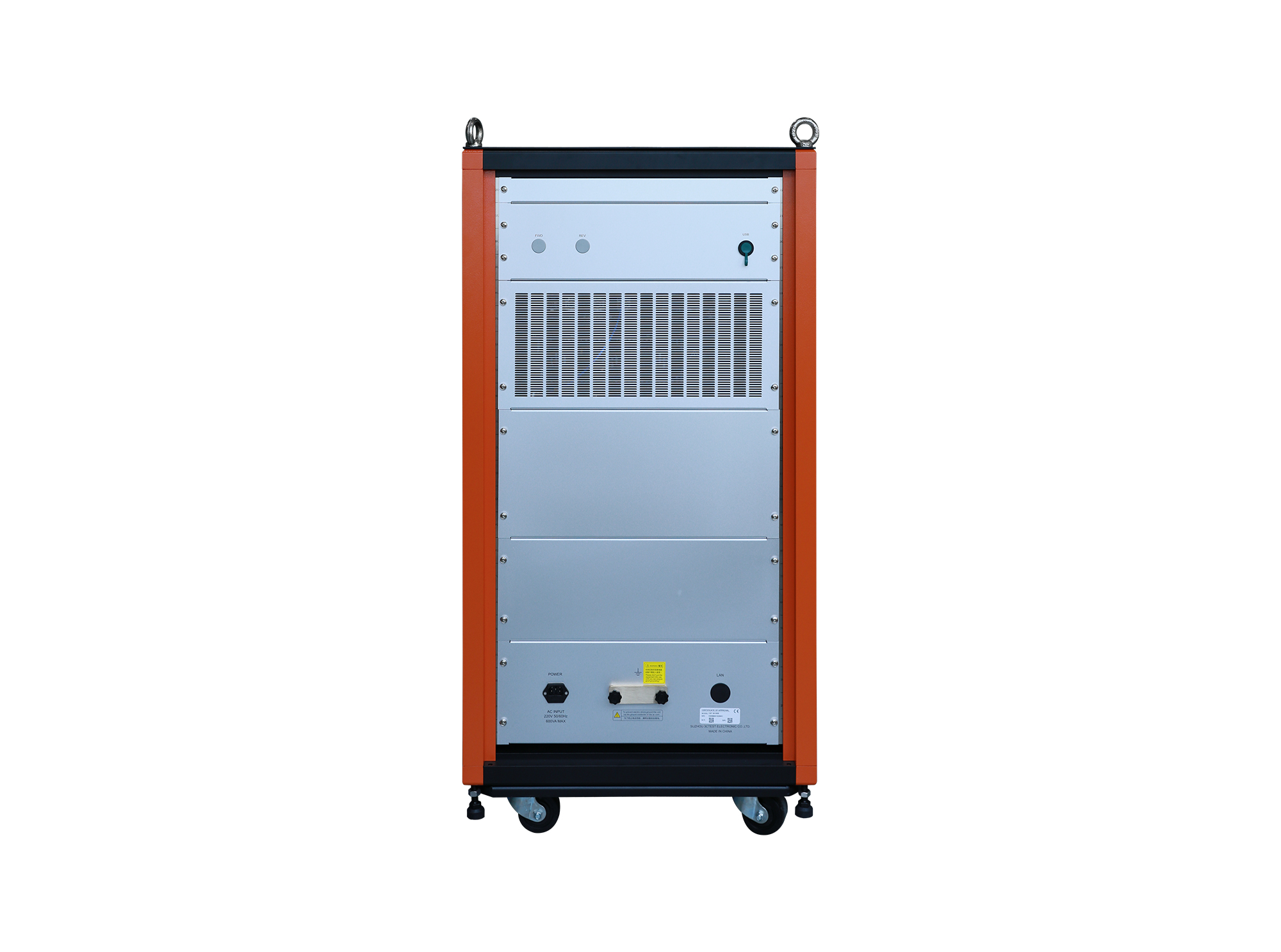

CST 20150B是根據標準ISO 11452-4進行的自動測試系統。內置高動態范圍功率計用來監測測試系統中的試驗電平值。整個測試系統由PC軟件控制,提高了系統的可擴展性以及效率,安裝了測試軟件之后可以立刻執行對應的測試,測試結果可以保存、打印以及在公司內部共享使用。
CST 20150B是根據標準ISO 11452-4進行的自動測試系統。內置高動態范圍功率計用來監測測試系統中的試驗電平值。整個測試系統由PC軟件控制,提高了系統的可擴展性以及效率,安裝了測試軟件之后可以立刻執行對應的測試,測試結果可以保存、打印以及在公司內部共享使用。
> 一體化設計內置集成信號發生器、RF功率放大器及RF功率計
> 支持大電流注入(配合電流注入鉗),可選電流監視探頭,支持閉環測試法
> USB接口,用于PC遠程控制
RF信號發生器 | |
頻率范圍 | 9 kHz ~ 3 GHz |
頻率分辨率 | 0.23 Hz |
頻率溫度穩定度 | ±0.5 ppm |
諧波 | ≤-30 dBc |
非諧波 | ≤-50 dBc |
輸出功率范圍 | 120 dBm ~ 0 dBm:9 kHz ~ 500 kHz |
功率準確度 | ±1.0 dB |
分辨率 | 0.1 dB |
內部調制源(LF) | 正弦波:0.1 Hz ~ 500 kHz |
調幅(AM) | 調制深度: 0% ~ 100% |
調頻(FM) | 最大頻偏:5 MHz |
調相(ФM) | 調制相位0° ~ 360°;20 Hz ~ 1 MHz |
脈沖周期 | 200 ns ~ 160 s |
脈沖寬度 | 100 ns ~ 85 s |
輸出接口 | N (母) |
VSWR | <1.5:1 |
功率放大器 | |
頻率范圍 | 10 kHz ~ 400 MHz |
增益 | 52.5 dB ± 1 dB (180 W) |
1 dB增益 | 51.8 dB ± 1 dB (150 W) |
VSWR | <1.5:1 |
輸出阻抗 | 50 Ω |
輸出接口 | N (母) |
功率計(內置3通道功率計) | |
頻率范圍 | 9 kHz ~ 3 GHz |
測試電平 | -60 dBm ~ +20 dBm |
精度 | ±0.2 dB |
輸入接口 | N(母) |
VSWR | <1.1:1 |
| 儀器型號 | 功率放大器參數 | |
| 頻率范圍 | 1 dB增益 | |
| CST 10200B | 10 kHz ~ 500 MHz | 53 dB ± 2 dB (200 W) |
| CST 20150B | 10 kHz ~ 400 MHz | 51.8 dB ± 1 dB (150 W) |
| CST 1075B | 100 kHz ~ 400 MHz | 48.5 dB ± 2 dB (75 W) |
| CST 10150B | 100 kHz ~ 400 MHz | 48.5 dB ± 2 dB (150 W) |
