標準IEC61000-4-4 Ed 3.0規定了一個新的容性耦合夾校準夾具。3ctest研發了符合最新標準的校準夾具套件，型號為CA-CCC

需要進行校準組件

CA-CCC：容性耦合夾校準裝置
TFB 500：50Ω衰減器
AD-CA-CCC：適配器（包含L型接地支架） ，將平板傳感器的BNC接口連接到50Ω衰減器的同軸連接器

校準設置

該平板傳感器應置于電容耦合夾中，使得連接板的底部與耦合板的底部對齊。連接適配器AD-CA-CCC的是一個低阻抗連接器，確保阻抗為50Ω衰減器能夠更好的和地平面進行接地，同時將TFB 500固定在和耦合夾同一高度100mm之上，遠離參考地面。50Ω衰減器TFB 500連接到AD-CA-CCC適配器上。

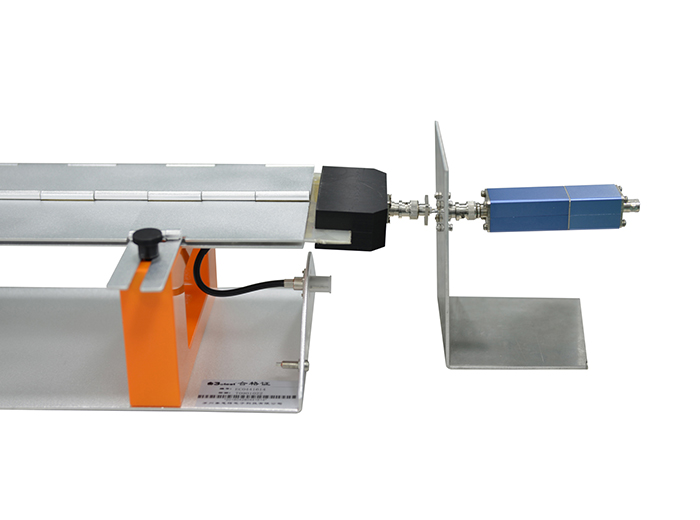

平板傳感器和TFB 500（50Ω衰減器）之間的距離不會超過0.1m。典型測試布置如圖：

耦合夾校準
容性耦合板的校準是在EFT/Burst發生器（50ohm輸出，2000V）上通過設置開路電壓完成的。50Ω衰減器TFB 500的輸出電壓結果為1000V。
