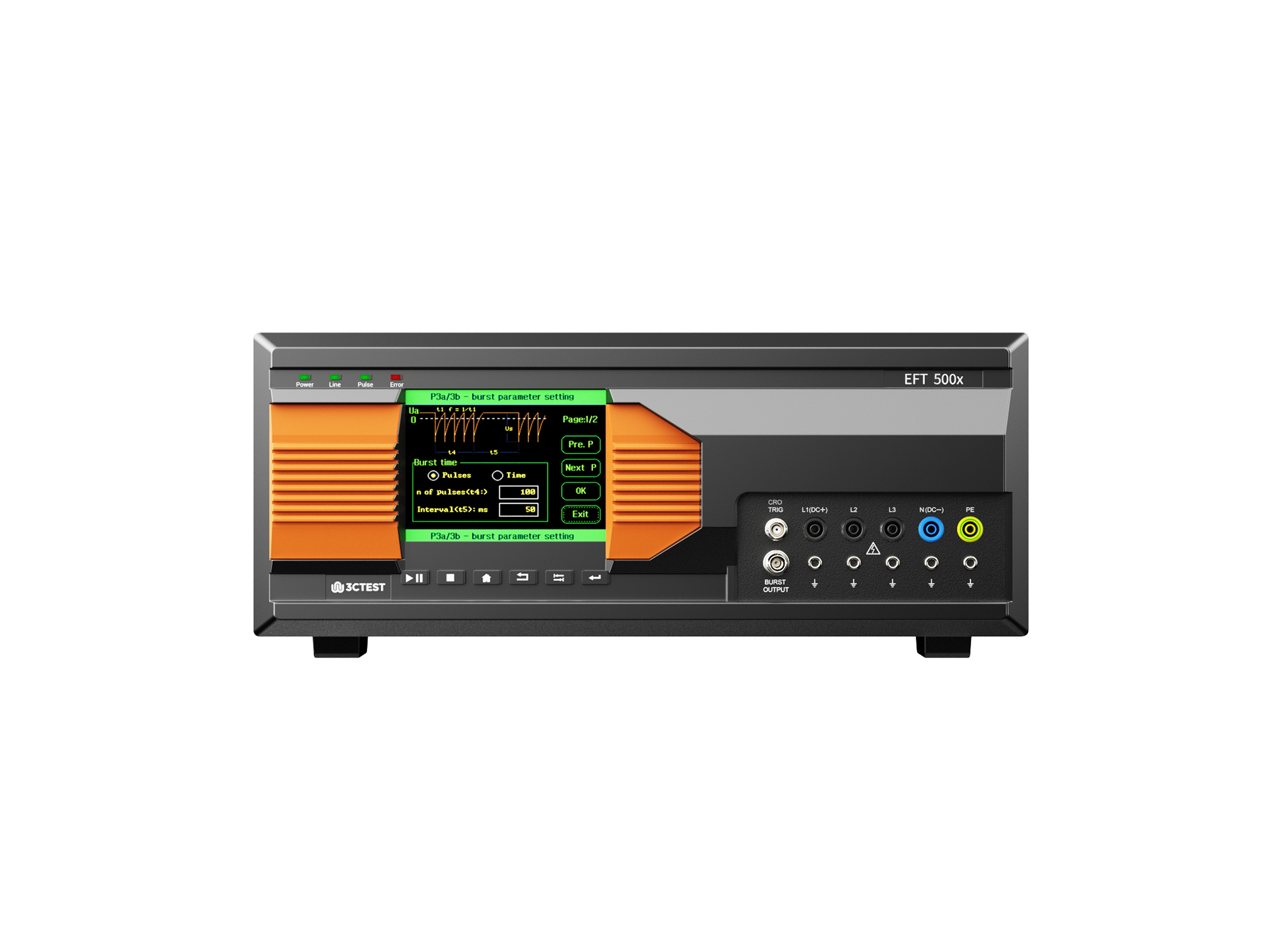

電快速瞬變脈沖群模擬器

EFT 500系列

EFT 500系列智能型電快速瞬變脈沖群模擬器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，有可靠性好、性能穩定、使用方便等特點。

下載手冊

立即詢單 加入對比欄 加入詢單籃

產品概述

工業測量或控制設備中經常使用常見的控制單元，它們會包含繼電器或者一些機械開關設備。使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器。這些電器都是電感負荷的，在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。 EFT 500系列智能型電快速瞬變脈沖群模擬器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，有可靠性好、性能穩定、使用方便等特點。

產品特點

> 5.7英寸彩色觸摸屏前面板操作

> 最大脈沖電壓5 kV(5/50 ns)

> 內置全自動單相、三相耦合/去耦網絡

> 任意線路的相位角度迭加

> 可控制外置三相大電流耦合/去耦網絡

> EUT直流帶載能力最大DC 400 V 32 A（支持定制其他或更大規格）

> EUT交流帶載能力最大AC 380 V 32 A三相五線（支持定制其他或更大規格）

> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置，實現全自動網絡投切

> 任意線路的相位角度迭加

產品標準

IEC標準

GB/T標準

GB/T 17626.4

ANSI標準

ANSI/IEEE C62.41

EN標準

查看全部適合標準

應用行業

產品參數

技術參數

網絡類型	全自動/手動、單相/三相耦合/去耦網絡
EUT帶載能力	Max DC 400 V 32 A
EUT帶載能力	Max AC 380 V 32 A 50/60 Hz 三相五線
耦合路徑	L1、L2、L3、N、PE，任意組合路徑，自動投切
相位同步	L1、L2、L3、N、PE，任意線路相位角度迭加
EUT電源投切方式	全自動網絡自動投切手動網絡電源輸入輸出直通，無投切開關
脈沖群參數 IEC 61000-4-4
試驗電壓范圍	0.25 kV ~ 5 kV (±10%)
50 Ω校準波形	5 ± 1.5 ns, 50 ns ± 15 ns
1000 Ω校準波形	5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)
脈沖頻率	0.1 kHz ~ 1000 kHz
脈沖群持續時間	0.075 ms ~ 750 ms
試驗?zāi)Ｊ?/p>	可選排程模式
極性	正、負、先正后負
耦合電容	33 nF

通用參數

產品配件

標配附件

電源線、保險絲、測試線、接地線、CN25線、射頻電纜、使用說明書、檢驗報告、產品質保書

※ 具體附件規格及數量，請以實際裝箱單為準。

選配附件

產品選型

EFT 500系列選型指南

EFT 500S	內置單相，AC 380 V 32 A，DC 400 V 32 A
EFT 500T	內置三相，AC 380 V 32 A，DC 400 V 32 A
EFT 500G	不含內置網絡，可和外置網絡EFTN\SEPN系列配套使用，其他電壓、電流等級可定制

EFTN 系列選型指南

序號	型號	脈沖耐壓及EUT帶載能力
1	EFTN 2216S	最高脈沖耐壓5.5 kV 、單相AC 220 V 16 A，DC 220 V 16 A
2	EFTN 2232S	最高脈沖耐壓5.5 kV 、單相AC 220 V 32 A，DC 220 V 32 A
3	EFTN 3816T	最高脈沖耐壓5.5 kV 、三相AC 380 V 16 A，DC 380 V 16 A
4	EFTN 3832T	最高脈沖耐壓5.5 kV 、三相AC 380 V 32 A，DC 220 V 16 A
5	EFTN 3850T	最高脈沖耐壓5.5 kV 、三相AC 380 V 50 A，DC 380 V 50 A
6	EFTN 38100TM	最高脈沖耐壓5.5 kV 、三相AC 380 V 100 A，DC 380 V 100 A
7	EFTN 38100T	最高脈沖耐壓5.5 kV 、三相AC 380 V 100 A，DC 380 V 100 A
8	EFTN 38200TM	最高脈沖耐壓5.5 kV 、三相AC 380 V 200 A，DC 380 V 200 A
9	EFTN 38200T	最高脈沖耐壓5.5 kV 、三相AC 380 V 200 A，DC 380 V 32 A
10	EFTN 48100TM	最高脈沖耐壓5.5 kV 、三相AC 480 V 100 A，DC 480 V 100 A
11	EFTN 6932T	最高脈沖耐壓5.5 kV 、三相AC 690 V 32 A，DC 1000 V 32 A
12	EFTN 6950T	最高脈沖耐壓5.5 kV 、三相AC 690 V 50 A，DC 1500 V 50 A
13	EFTN 69100TM	最高脈沖耐壓5.5 kV 、三相AC 690 V 100 A，DC 690 V 100 A
14	EFTN 69100T	最高脈沖耐壓5.5 kV 、三相AC 690 V 100 A，DC 1500 V 100 A
15	EFTN 69200T	最高脈沖耐壓5.5 kV 、三相AC 690 V 200 A，DC 1000 V 200 A
16	EFTN 70300T	最高脈沖耐壓5.5 kV 、三相AC 700 V 300 A，DC 700 V 300 A
17	EFTN 70400T	最高脈沖耐壓5.5 kV 、三相AC 700 V 300 A，DC 700 V 400 A
18	EFTN 8050SMD	最高脈沖耐壓5.5 kV 、單相DC 800 V 50 A
19	EFTN 10050T	最高脈沖耐壓5.5 kV 、三相AC 1000 V 50 A，DC 2000 V 50 A
20	EFTN 11080D	最高脈沖耐壓5.5 kV 、單相DC 1100 V 80 A
21	EFTN 150125T	最高脈沖耐壓7.2 kV 、三相AC 1500 V 125 A，DC 3000 V 125 A
22	EFTN 15100T	最高脈沖耐壓5.5 kV 、三相AC 1500 V 100 A，DC 1500 V 100 A
23	EFTN 15200T	最高脈沖耐壓5.5 kV 、三相AC 1500 V 100 A，DC 1500 V 100 A

SEPN系列選型指南

序號	型號	脈沖耐壓及EUT帶載能力
1	SEPN 2216S	最高脈沖耐壓6 kV 、單相AC 220 V 16 A，DC 220 V 16 A
2	SEPN 2232S	最高脈沖耐壓6 kV 、單相AC 220 V 32 A，DC 250 V 32 A
3	SEPN 2550S	最高脈沖耐壓6 kV 、單相AC 250 V 50 A，DC 250 V 50 A
4	SEPN 3816TM	最高脈沖耐壓6 kV 、三相AC 380 V 16 A，DC 380 V 16 A
5	SEPN 3816T	最高脈沖耐壓6 kV 、三相AC 380 V 16 A，DC 220 V 16 A
6	SEPN 3832T	最高脈沖耐壓6 kV 、三相AC 380 V 32 A，DC 380 V 32 A
7	SEPN 38125T	最高脈沖耐壓10 kV 、三相AC 380 V 125 A，DC 450 V 125 A
8	SEPN 38200T	最高脈沖耐壓10 kV 、三相AC 380 V 200 A，DC 1000 V 200 A
9	SEPN 4516S	最高脈沖耐壓6 kV 、單相AC 450 V 16 A，DC 450 V 16 A
10	SEPN 4520S	最高脈沖耐壓6 kV 、單相AC 450 V 20 A，DC 450 V 20 A
11	SEPN 4532T	最高脈沖耐壓6 kV 、三相AC 450 V 32 A，DC 220 V 16 A
12	SEPN 4532Ta	最高脈沖耐壓6 kV 、三相AC 450 V 32 A，DC 450 V 32 A
13	SEPN 45125T	最高脈沖耐壓10 kV 、三相AC 450 V 125 A，DC 450 V 125 A
14	SEPN 45150D	最高脈沖耐壓10 kV 、單相DC 450 V 150 A
15	SEPN 6916T	最高脈沖耐壓6 kV 、三相AC 690 V 16 A，DC 220 V 16 A
16	SEPN 6932T	最高脈沖耐壓6 kV 、三相AC 690 V 32 A，DC 1000 V 32 A
17	SEPN 6963T	最高脈沖耐壓10 kV 、三相AC 690 V 63 A，DC 1000 V 63 A
18	SEPN 69125T	最高脈沖耐壓10 kV 、單相AC 690 V 125 A，DC 1500 V 125 A
19	SEPN 69200T	最高脈沖耐壓10 kV 、三相AC 690 V 200 A，DC 1500 V 200A
20	SEPN 10050D	最高脈沖耐壓10 kV 、單相DC 1000 V 50 A
21	SEPN 100125T	最高脈沖耐壓10 kV 、三相AC 1000 V 125 A，DC 1500 V 125 A
22	SEPN 100200T10	最高脈沖耐壓10 kV 、三相AC 1000 V 200 A，DC 1500 V 150 A
注：脈沖群最高脈沖電壓為5.5 kV

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：電快速瞬變脈沖群模擬器下一頁：高頻噪聲模擬器返回列表

EUT電源輸入/輸出端口	拔插式絕緣插頭
工作電源范圍	AC 220 V，±10%，50/60 Hz
保險絲	6 A
最大功耗	500 W
輔助接口	D-sub 25pin
儀器工作狀態指示	前面板LED指示
儀器接地連接方式	使用扁平接地線
機箱尺寸	450 mm(W)190 mm(H)620 mm(D)
儀器重量	約 26 kg
溫度范圍	15℃ ~ 35℃
濕度范圍	45% ~ 75%
氣壓范圍	86 kPa ~ 106 kPa

1	脈沖群校準套件	型號：EFT-CA-KIT(SHV) 脈沖群校準套件: EFT衰減器，滿足脈沖群校準 TFB 500(SHV)：輸入阻抗50 Ω、輸出阻抗50 Ω、衰減54 dB TFB 1000(SHV)：輸入阻抗1000 Ω、輸出阻抗50 Ω、衰減60 dB ±3dB帶寬：＞400 MHz 輸入端口：SHV(母) 輸出端口：BNC(母) 最大脈沖電壓： TFB 500(SHV) 4.4 kV(受限于沖擊能量) TFB 1000(SHV) 8.8 kV(受限于連接器) 高壓射頻連接器：SHV-BNC-JJ BNC轉香蕉插頭：BNC(K)-2BP(J) 尺寸：250 mm(W)77 mm(H)203 mm(D) 重量：約778 g
2	電容耦合夾	型號：CCC 100 耦合電容：100pF～1000pF DC 5kV 絕緣能力：＞5kV (1.2/50μs) 端口：SHV 尺寸：140 mm(W)110 mm(H)1040 mm(D)
3	抗擾度測試軟件	型號：Corelab 兼容Windows 7 / 8 / 10 / 11操作系統。支持以太網接口和串口通訊模式。支持參數排程測試、測試序列，一鍵進行測試，操作簡單。可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。
