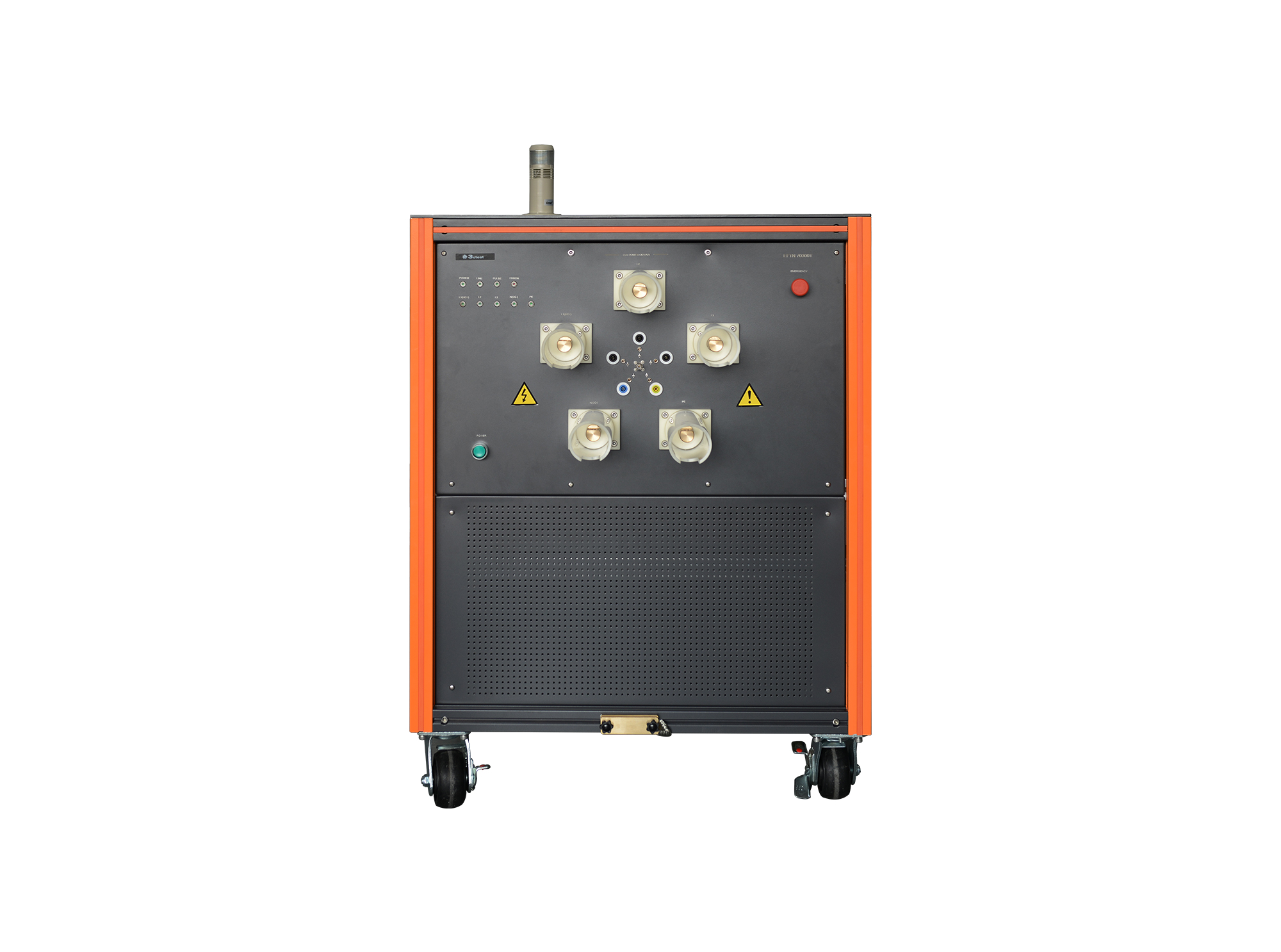

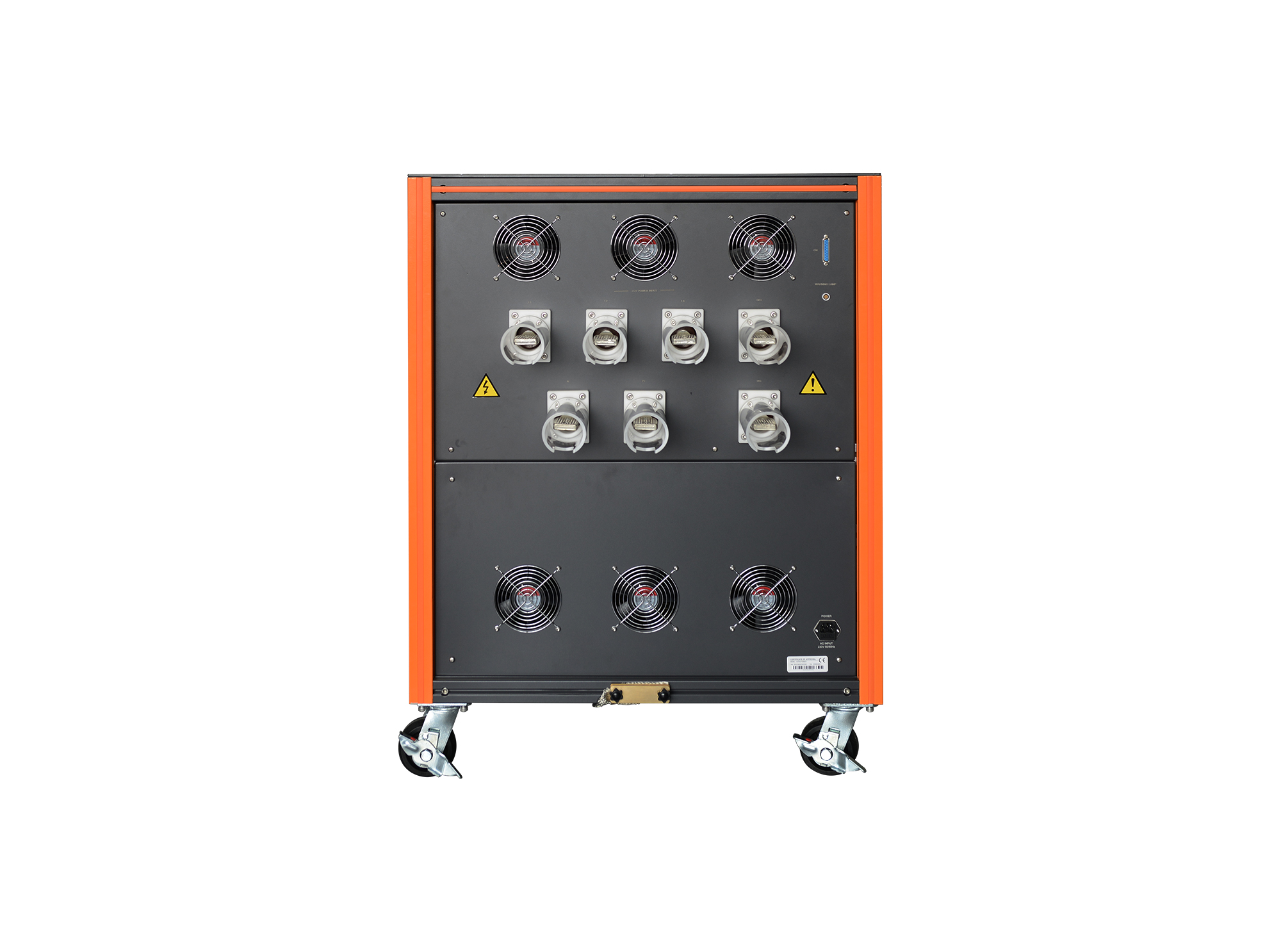

EFT 700G/EFTN 70300T高壓大功率脈沖群測試系統，是專門設計的一款高壓大功率測試設備，性能完全滿足歐盟CE認證及CCC認證。系統內置EFT 700G信號發生器主機和EFTN 70300T三相五線大功率全自動疊加耦合/去耦網絡，可以滿足對新能源測試系統以及大功率負載測試的要求。具有可靠性好、性能穩定、使用方便等特點。EUT高壓大功率帶載能力，DC 1500 V 310 A、AC 700 V 310 A三相五線，其他EUT電壓、電流等級，可以根據客戶要求定制。
> EUT 直流負載能力DC 1500 V 310 A;
> EUT 交流負載能力AC 700 V 310 A三相五線;
> 最高輸出脈沖電壓7KV；
> 對試驗電壓、極性、相位同步角度等試驗參數;進行排程設置，實現全自動網絡投切功能;
> 任意線路的相位角度疊加.
測試電壓范圍 | 0.2 kV ~ 7 kV ±10% |
極性 | 正、負、先正后負 |
源阻抗 | 50 ohm |
脈沖波形 | 5/50 ns，50 ohm 、1000 ohm負載 |
上升時間 | 5 ns±30%，50 ohm負載，1000 ohm負載 |
脈沖持續時間 | 50 ns，±30%，50 ohm負載 50 ns，-15/+100 ns，1000 ohm負載 |
脈沖頻率 | 0.1 kHz ~ 1000 kHz |
單個脈沖群數量 | 標準75個（1-267個） |
脈沖群周期 | 11 ms - 10100 ms |
測試持續時間 | 1 s ~ 9999 s |
觸發方式 | 自動、手動、外部觸發 |
同步 | 0°-360°，分辨率1°步進設置或隨機方式 |
