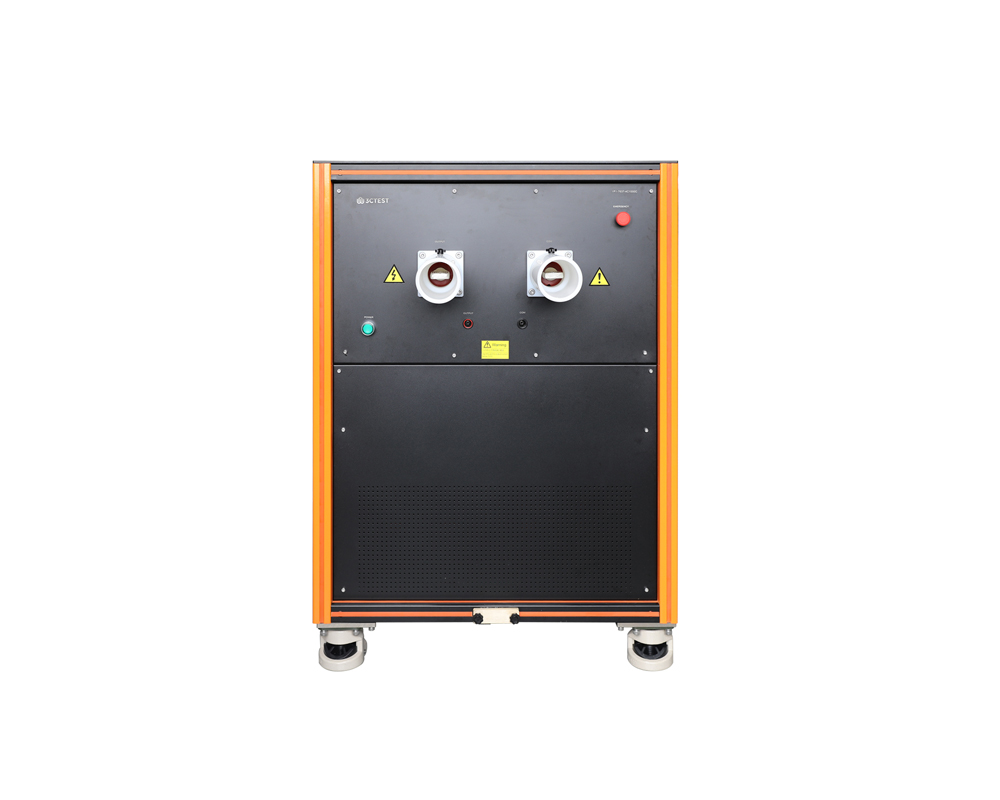

TPT-7637-4C1000C耦合變壓器是針對ISO 21498-2:2021、ISO 7637-4:2020等標準中抗擾度測試需要而設計的寬帶耦合變壓器，可以將時諧信號（正弦）或脈沖信號通過磁耦合方式傳遞給受試設備（EUT），具有波形無畸變、功率容量大、與EUT物理隔離等特點。
>負載電流大
>功率容量大
>頻率范圍寬
>22U機柜設計，方便運輸
頻率范圍 | 300 Hz-150 kHz |
最大耦合電壓 | 160 Vpp（開路，1:1） |
最大耦合電流 | 240 App（短路，4:1） |
匝比 | 1:1 and 2:1 and 4:1 |
最大EUT電流/電壓* | 600 A DC/1000 V DC@Max 20 min; 1000 A DC/1000 V DC@Max 10 min |
最大耦合電壓 | 160 Vpp（開路，1:1） |
尺寸 | 800 mm (寬) *1150 mm(高)*1405 mm (深) |
重量 | 570 kg |
溫度范圍 | 15℃~35℃ |
濕度范圍 | 45% ~ 75% |
氣壓范圍 | 86 kPa ~ 106 kPa |
尺寸 | 800 mm (寬) *1150 mm(高)*1405 mm (深) |
重量 | 570 kg |
溫度范圍 | 15℃~35℃ |
* 耦合變壓器最長工作時間受最大EUT電流限制， 建議600 A DC/1000 V DC使用時，工作時間不大于20 min； 1000 A DC/1000 V DC使用時，工作時間不大于10 min。 | |
