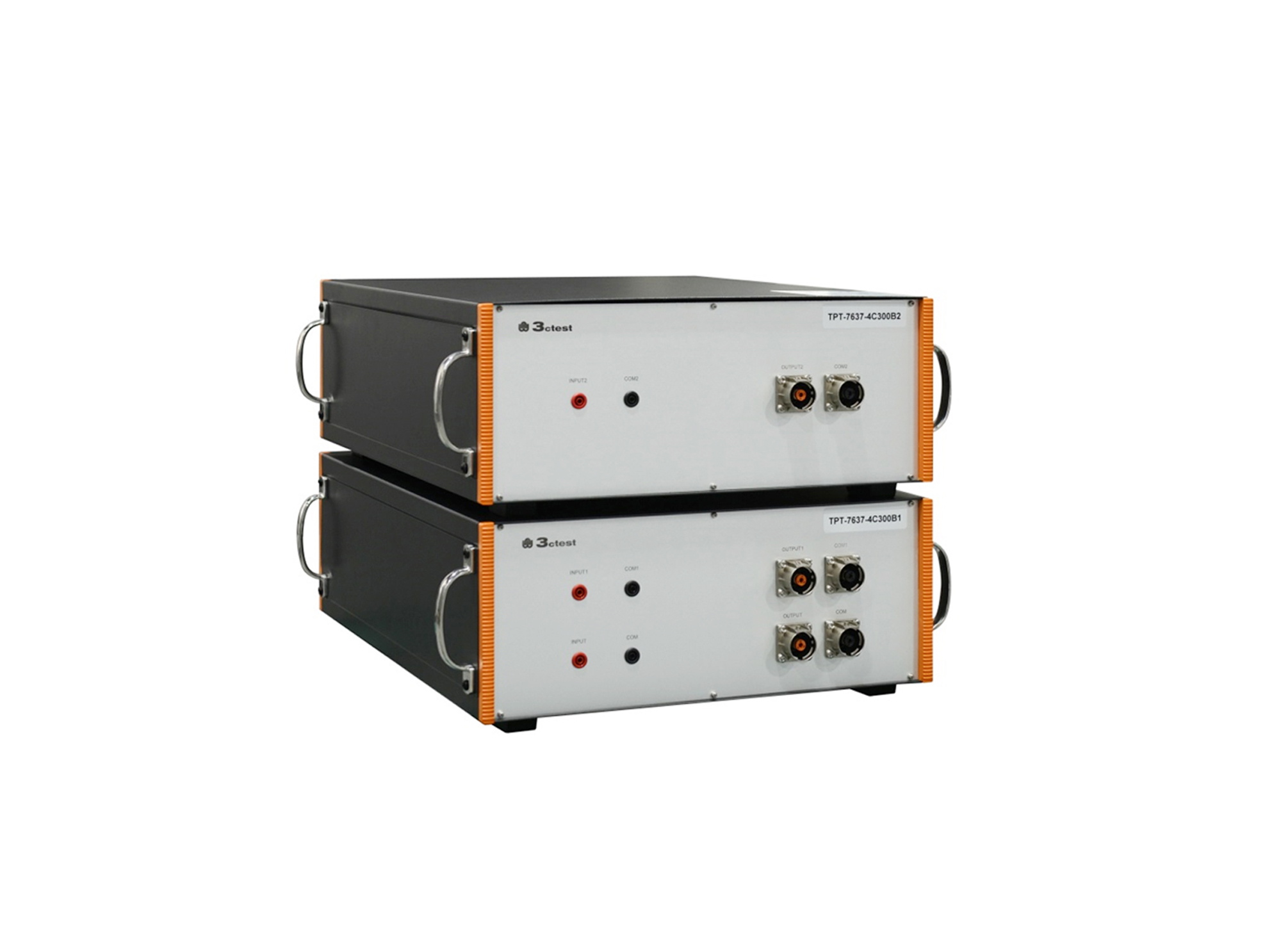

TPT-7637-4C300B1/B2耦合變壓器是針對ISO 7637-4:2020中的低頻正弦騷擾脈沖B瞬態抗擾測試設計的寬帶耦合變壓器,可以將時諧信號(正弦)或脈沖信號通過磁耦合方式傳遞給受試設備(EUT),具有波形無畸變、與EUT物理隔離等特點,也可應用于GJB 151B等標準的傳導敏感度(抗擾度)測試。
> 負載電流大
> 功率容量大
> 頻率范圍寬
> 高壓屏蔽電源端口
頻率范圍 | 10 Hz ~ 300 kHz |
最大輸入輸出交流電壓 | 140 Vpp |
最大輸入輸出交流電流 | 100 App |
最大EUT電流 | DC 300 A |
最大EUT電壓 | DC 1500 V |
輸入端子 | 75 A空心同軸端子 |
輸出端子 | 300 A高壓屏蔽端子 |
匝數比 | 1:1 |
尺寸 | 4U 440 mm (W)*190 mm (H)*585 mm (D) |
重量 | 單臺約65 kg |
電源線、測試線、接地線、產品質保書
