IEC/EN 61000-4-6對于耦合去耦網絡(CDN)系列的設計和性能做了明確的規定。對每款耦合去耦網絡使用的線纜類型和所傳輸的信號也做了詳細的規定。

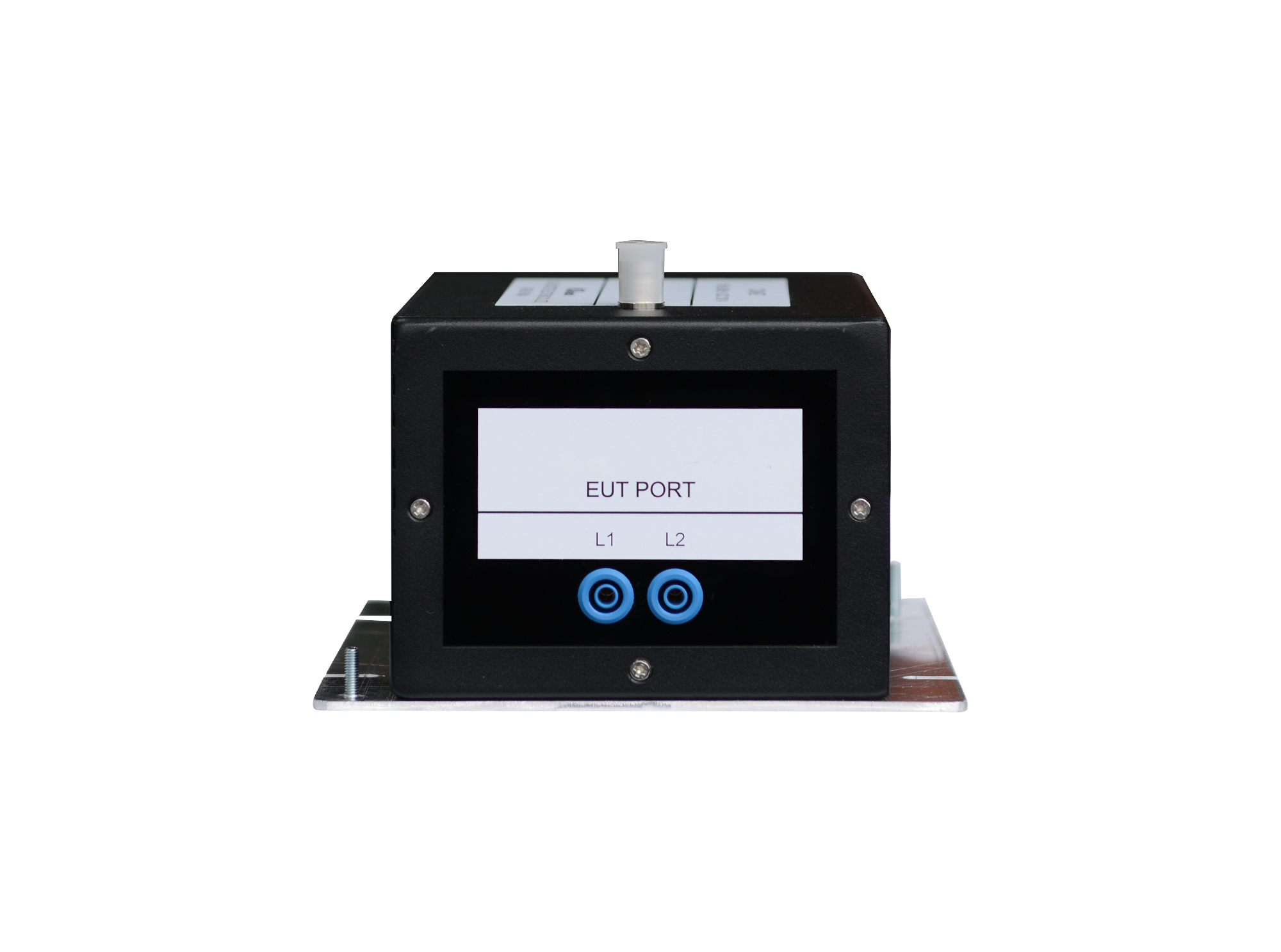

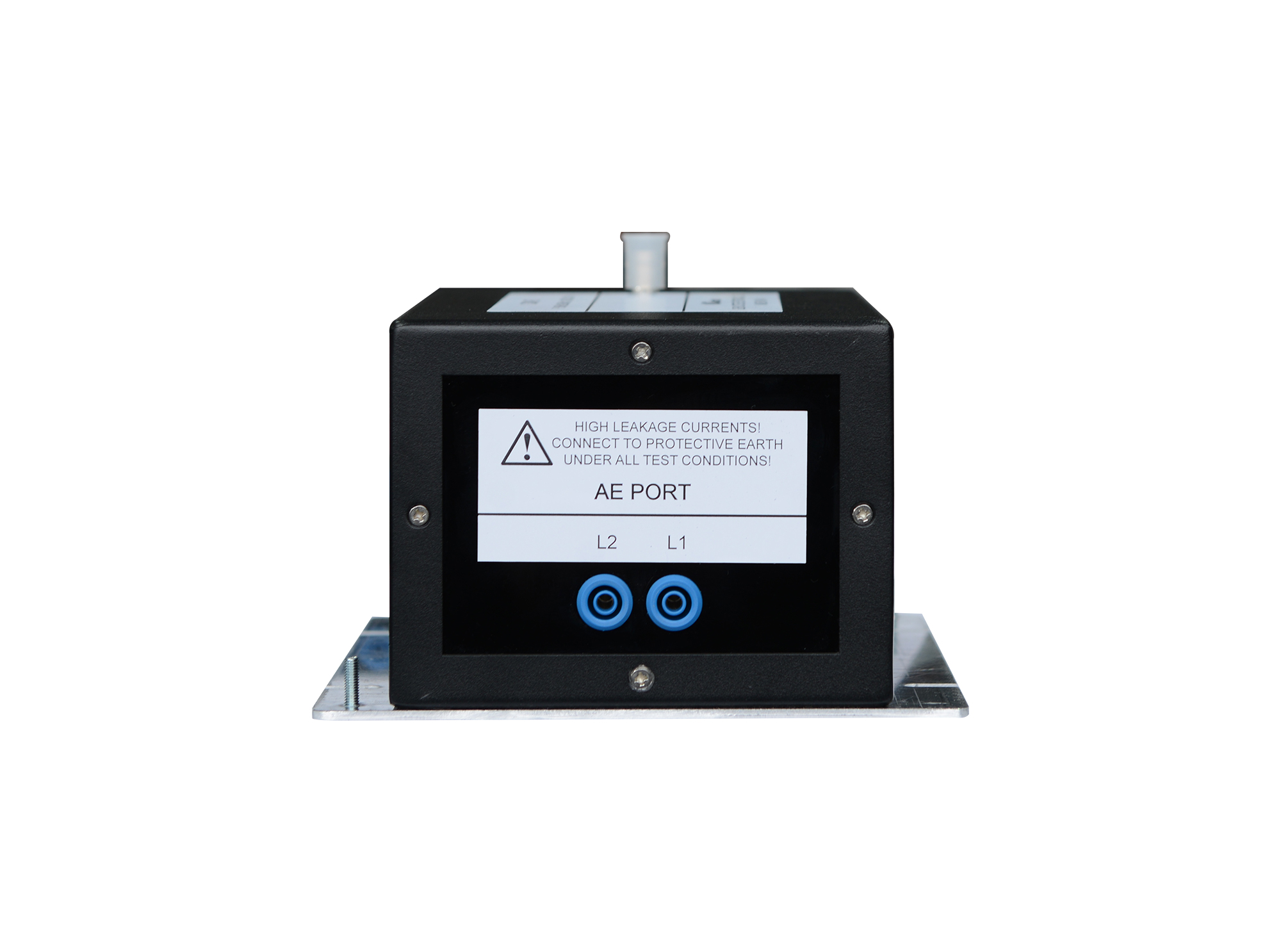

CDN AF2耦合去耦網絡適用于一對非屏蔽非平衡線,滿足IEC/EN 61000-4-6標準。
> 可以用于信號傳輸速率 10 MBit/s;
> 用于一對(2線)非屏蔽非平衡線;
項目 | CDN AF2 |
標準 | IEC/EN 61000-4-6 |
頻率范圍 | 150 kHz ~ 80 MHz |
最大交流電壓(線-地) | 60 V |
最大直流電壓(線-地) | 100 V |
最大電流 | 0.5 A |
RF輸入接口(BNC) | <15 V |
EUT端口類型 | 4mm香蕉端口 |
AE端口類型 | 4mm香蕉端口 |
傳輸速率 | 10 Mbit/s |
共模阻抗(EUT) | |
150 kHz ~ 26 MHz | 150 Ω±20 Ω |
26 MHz ~ 80 MHz | 150 Ω +60 Ω /-45 Ω |
分壓系數(RF輸入-EUT口) | |
150 kHz ~ 80 MHz | 9.5 dB±1 dB |
共模干擾抑制 (RF 端口 / AE) | |
150 kHz: | >60 dB |
1.5 MHz: | >60 dB |
30 MHz: | >50 dB |
80 MHz: | >50 dB |
230 MHz | >40 dB |
CAL 100F | 150 Ω轉50 Ω校準裝置 |
CAL 150F | 150 Ω校準裝置 |
CDN ADP M4 | 校準轉接頭 |
