IEC/EN 61000-4-6對于耦合去耦網絡（CDN）系列的設計和性能做了明確的規定。CDN Mx耦合去耦網絡適用于單相1線/2線/3線，三相4線，三相5線的電源線試驗。帶載能力可根據客戶需求定制。
IEC/EN 61000-4-6對于耦合去耦網絡（CDN）系列的設計和性能做了明確的規定。對每款耦合去耦網絡使用的線纜類型和所傳輸?shù)男盘?hào)也做了詳細的規定。

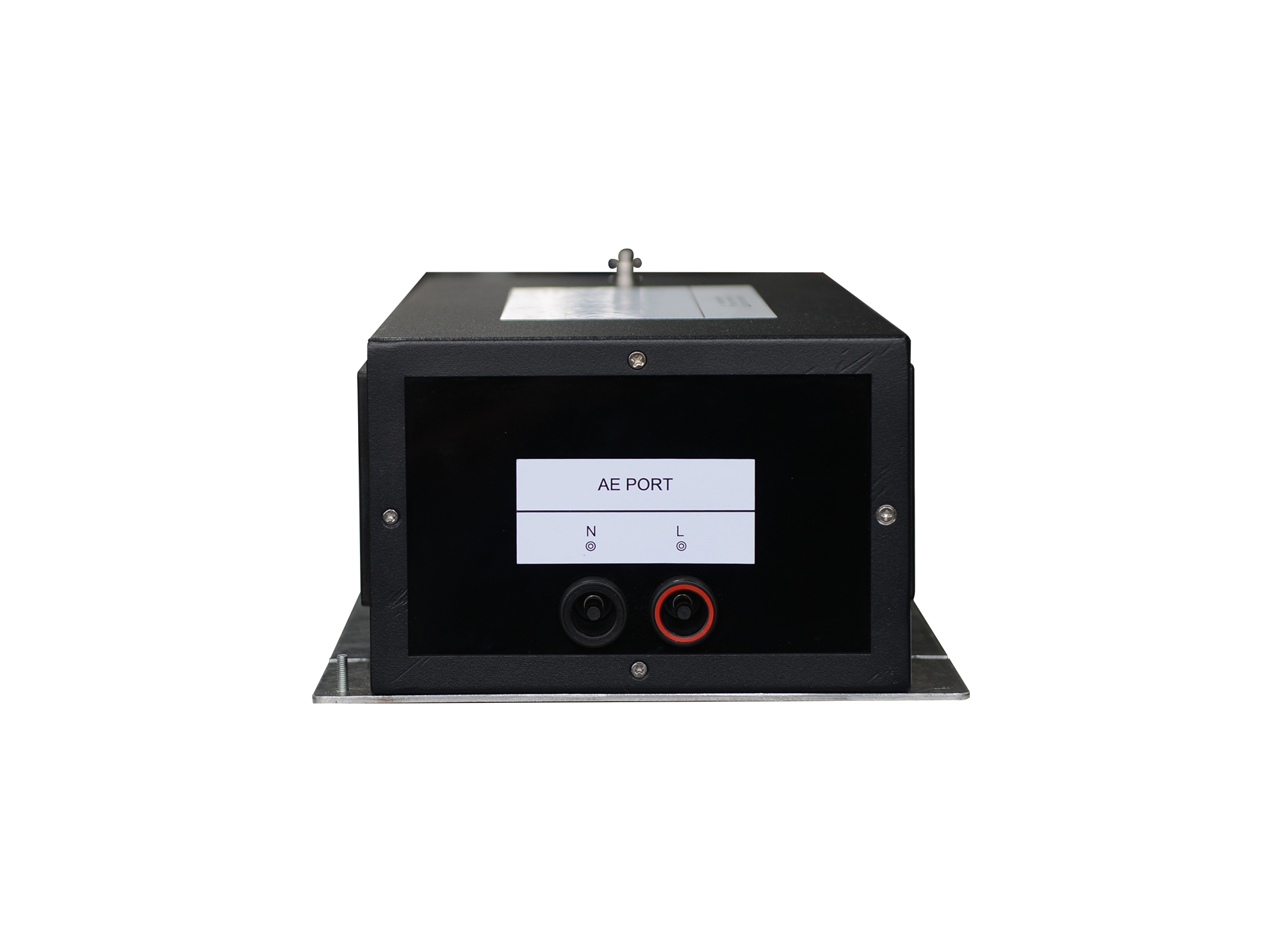

CDN Mx耦合去耦網絡適用于單相1線/2線/3線，三相4線，三相5線的電源線試驗。帶載能力可根據客戶需求定制。
> 滿足IEC 61000-4-6:2023要求
> 用于非屏蔽電源線
> 大電流同軸端子
標準 | IEC 61000-4-6:2023 |
射頻信號輸入端 | BNC |
射頻輸入功率 | 6 W |
共模阻抗（EUT） | 150 kHz ~ 24 MHz：150 Ω±20 Ω 24 MHz ~ 80 MHz： 150 Ω﹢60 Ω/ -45 Ω 80 MHz ~ 230 MHz：150 Ω ±60 Ω |
尺寸 | ≤32 A：170 mm( W)*115 mm(H)*210 mm(D) 32 A＜I≤100 A： 220 mm( W)*135 mm(H)*407 mm(D) 100 A＜I≤200 A：435 mm( W)*215 mm(H)*670 mm(D) |
重量 | 約4.5 kg（以實際產品為準） |
≤32A | 校準轉接頭、測試線、使用說明書、檢驗報告、產品質保書 |
32 A＜I≤100 A | 校準轉接頭、風扇電源適配器、測試線、使用說明書、檢驗報告、產品質保書 |
100 A＜I≤200 A | 校準轉接頭、電源線、螺絲使用說明書、檢驗報告、產品質保書 |
序號 | 型號 | 技術參數 |
1 | CDN M1 | PE，32 A , EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
2 | CDN M2-75 | L+N，75 A 1500 V AC/3000 V DC（Line-Ground）, EUT/AE 25 mm2 , 150 kHz ~ 80 MHz |
3 | CDN M2-100 | L+N，100 A 700 V AC/1500 V DC（Line-Ground）, EUT/AE 25 mm2, 150 kHz ~ 80 MHz L+N，100 A 1500 V AC/3000 V DC（Line-Ground）, EUT/AE 25 mm2, 150 kHz ~ 80 MHz |
4 | CDN M2M3 | L+N/L+N+PE，32 A 250 V AC/400 V DC（Line-Ground）, EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
5 | CDN M2M3-16 | L+N/L+N+PE，16 A 250 V AC/400 V DC（Line-Ground） , EUT/AE 4 mm2 , 150 kHz ~ 230 MHz |
6 | CDN M3-32 | L+N+PE，32 A 250 V AC/400 V DC（Line-Ground）, EUT/AE 4 mm2 , 150 kHz ~ 230 MHz |
7 | CDN M3-100 CDN M3-100(AC 1500) | L+N+PE，100 A 700 V AC/1500 V DC（Line-Ground），EUT/AE 25 mm2 , 150 kHz ~ 80 MHz L+N+PE，100 A 1500 V AC/3000 V DC（Line-Ground），EUT/AE 25 mm2 , 150 kHz ~ 80 MHz |
8 | CDN M3L | L1+L2+L3，32 A 250 V AC/400 V DC（Line-Ground）, EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
9 | CDN M3L-75 | L1+L2+L3，75 A 700 V AC / 1500 V DC （Line-Ground）, EUT/AE 25 mm2，150 kHz ~ 80 MHz |
10 | CDN M4N-16 | L1+L2+L3+N，16 A 250 V AC / 400 V DC（Line-Ground），EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
11 | CDN M4N-32 | L1+L2+L3+N，32 A 250 V AC / 400 V DC（Line-Ground），EUT/AE 4 mm2 , 150 kHz ~ 230 MHz |
12 | CDN M4N-75 | L1+L2+L3+N，75 A 700 V AC / 1500 V DC（Line-Ground）, EUT/AE 25 mm2，150 kHz ~ 80 MHz |
13 | CDN M4N-100 CDN M4N-100(AC 1500) | L1+L2+L3+N，100 A 700 V AC/1500 V DC（Line-Ground）,EUT/AE 25 mm2，150 kHz ~ 80 MHz L1+L2+L3+N，100 A 1500 V AC/3000 V DC（Line-Ground）,EUT/AE 25 mm2，150 kHz ~ 80 MHz |
14 | CDN M4N-200 | L1+L2+L3+N，200 A 700 V AC/1500 V DC（Line-Ground）,EUT/AE 50 mm2，150 kHz ~ 80 MHz |
15 | CDN M4PE-32 CDN M4PE-32(AC690V 32A) | L1+L2+L3+PE，32A 250 V AC / 400 V DC（Line-Ground），EUT/AE 4 mm2, 150 kHz ~ 230 MHz L1+L2+L3+PE，32A 690 V AC / 1000 V DC（Line-Ground），EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
16 | CDN M4PE-75 | L1+L2+L3+PE，75 A 700 V AC/1500 V DC（Line-Ground），EUT/AE 25 mm2，150 kHz ~ 80 MHz |
17 | CDN M5-32 CDN M5-32(690) | L1+L2+L3+N+PE，32 A 250 V AC / 400 V DC（Line-Ground）, EUT/AE 4 mm2, 150 kHz ~ 230 MHz L1+L2+L3+N+PE，32 A 690 V AC / 1000 V DC（Line-Ground）, EUT/AE 4 mm2, 150 kHz ~ 230 MHz |
18 | CDN M5-75 | L1+L2+L3+N+PE，75 A 700 V AC/1500 V DC（Line-Ground），EUT/AE 25 mm2，150 kHz ~ 80 MHz |
19 | CDN M5-100 CDN M5-100(AC 1500) | L1+L2+L3+N+PE，100 A 700 V AC/1500 V DC（Line-Ground），EUT/AE 25 mm2，150 kHz ~ 80 MHz L1+L2+L3+N+PE，100 A 1500 V AC/3000 V DC（Line-Ground），EUT/AE 25 mm2，150 kHz ~ 80 MHz |
