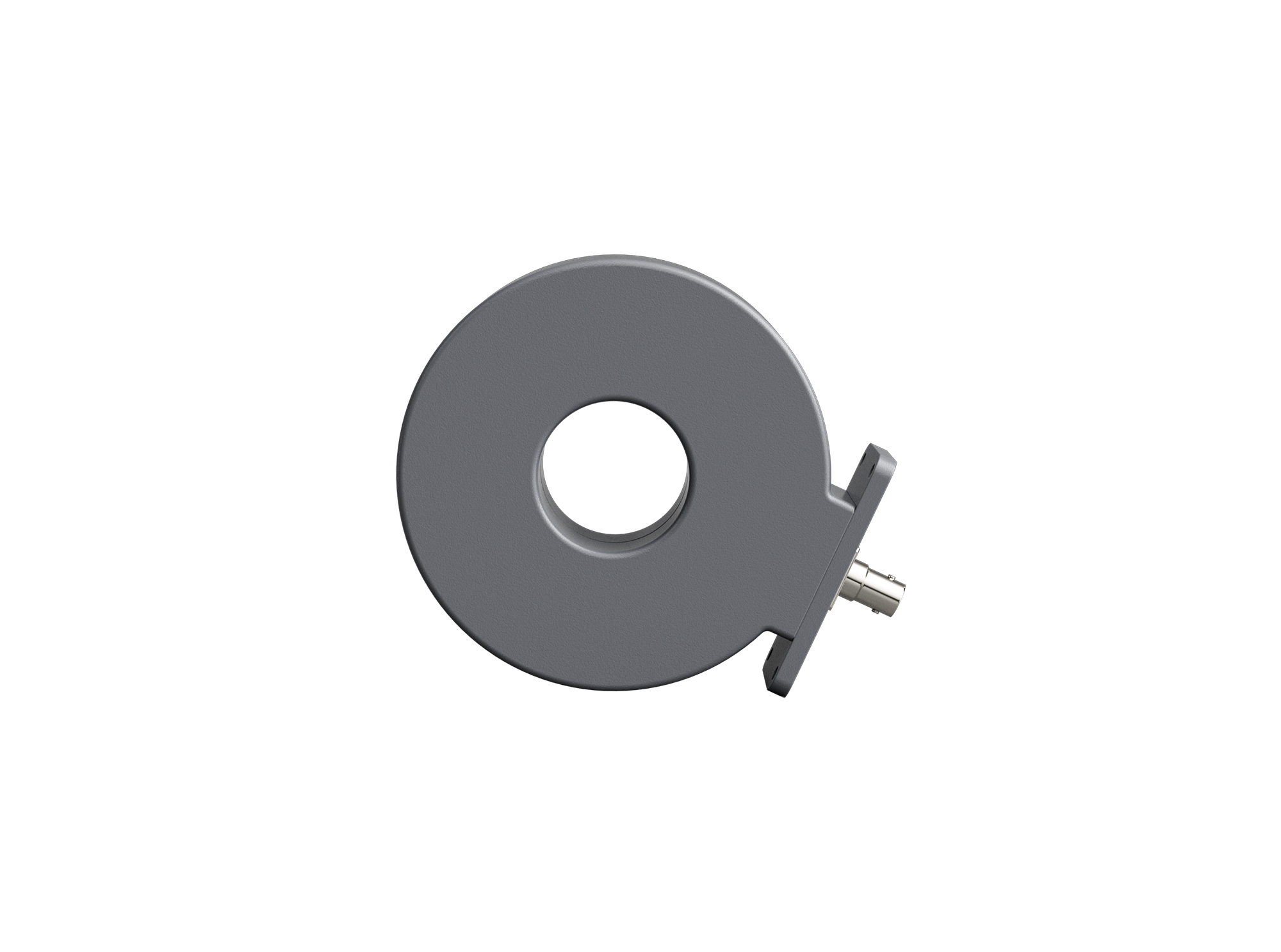

CM 0103M寬帶電流監測鉗用于100 Hz ~ 3 MHz交變電流及時域脈沖電流的測量需要。通過電磁耦合方式將時諧信號電流或脈沖信號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對3 MHz及以下時諧信號、上升時間大于117 ns瞬態脈沖信號的測量需要。廣泛應用于電磁兼容傳導敏感度（抗擾度）測試。
> 滿足100 Hz ~ 3 MHz交變信號電流測量需要
> 滿足上升時間大于117 ns時域脈沖電流測量需要
> 波形無畸變、與電流載體物理隔離
> 最大峰值電流5 kA
> 連續電流50 A

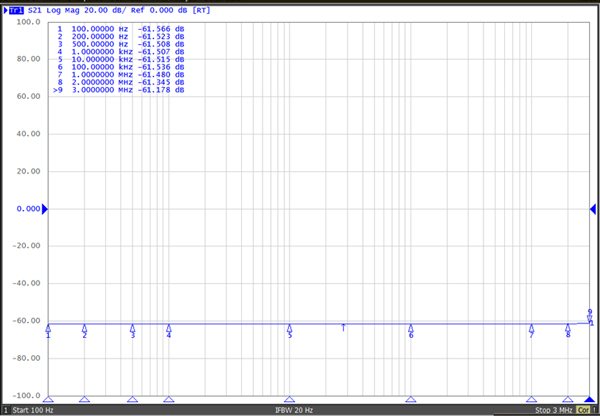

CM 0103M寬帶電流監測鉗s21曲線（100 Hz ~ 3 MHz）
說明：
負載阻抗為50 Ω時：轉移阻抗（dB）=s21+34dB
負載阻抗為1MΩ時：轉移阻抗（dB）=s21+34dB+6dB
| 靈敏度* | 0.1 V/A |
輸出阻抗 | 50 Ω |
最大峰值電流 | 5,000 A |
最大連續電流（有效值） | 50 A |
上升時間 | 117 ns |
安秒積 | 0.2 A?s |
下限頻率（-3dB） | 100 Hz |
上限頻率（-3dB） | 3 MHz |
內直徑 | 40 mm |
外直徑 | 116 mm |
接口形式 | BNC type |
工作溫度 | 0℃ ~ 65℃ |
重量 | 約1 kg |
*本卡式寬帶電流監測鉗端接50 Ω時，靈敏度（轉移阻抗）為0.05 V/A。 | |
