TWCM 00400M 寬帶電流監測鉗用于10 kHz ~ 400 MHz交變電流及時域脈沖電流的測量需要。通過電磁耦合方式將交變信號電流或脈沖信號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對400 MHz及以下交變信號、上升時間大于0.9 ns瞬態脈沖信號的測量需要。廣泛應用于電磁兼容傳導敏感度（抗擾度）測試。

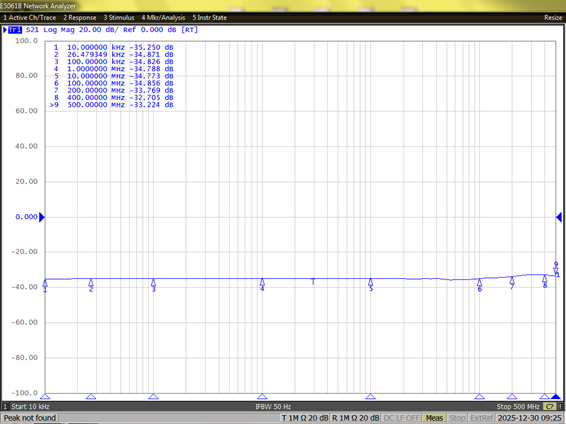

TWCM 00400M 寬帶電流監測鉗s21曲線
說明：負載阻抗為50 Ω時：轉移阻抗（dBΩ）=s21+34 dB
說明：負載阻抗為1 MΩ時：轉移阻抗（dBΩ）=s21+34 dB+6 dB
> 滿足10 kHz ~ 400 MHz交變信號電流測量需要
> 滿足上升時間大于0.9 ns時域脈沖電流測量需要
> 波形無畸變、與電流載體物理隔離
靈敏度* | 1 V/A（50 Ω） |
輸出阻抗 | 50 Ω |
最大峰值電流 | 100 A |
最大連續電流（有效值） | 3 A |
頻率范圍 | 10 kHz ~ 400 MHz |
可用上升時間 | 0.9 ns |
安秒積 | 2 mA?s |
內直徑 | 40 mm |
外直徑 | 127 mm |
厚度 | 40 mm |
接口形式 | N type |
工作溫度 | 0℃ ~ 65℃ |
重量 | 約2 kg |
*本寬帶電流監測鉗端接1 MΩ時，靈敏度（轉移阻抗）為2 V/A。 | |
