DLI1000 A、D、H系列移動式直接雷擊引起的間接效應試驗系統依據GJB 8848-2016與GJB 1389B-2022標準要求設計，可廣泛用于航天、航空、車輛、艦船、以及各種軍用裝備電子系統的直接雷擊引起的間接瞬態效應測試，也可用于其他相關研究試驗。
系統包括系統硬件和測試軟件，測試設備中波形發生器等模塊化設計安裝于整體機柜，機柜安裝萬向輪以方便用戶移動和使用。測試系統包含所有必須的測試配件及附件等，主要包括：電流波形A波、D波、MS波、H波(單波)、MB波等標準規定的多種波形發生器、可調電感模塊配合發生器產生波形、測試軟件，系統機柜、控制計算機、測試電纜、轉接頭、測試附件等組成。
系統裝置測試布局圖：

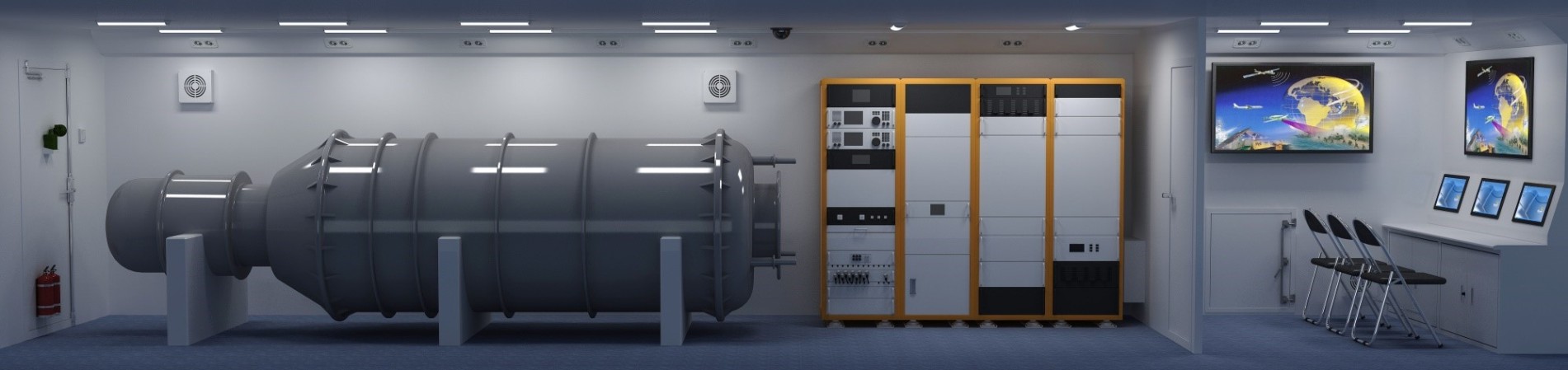

方艙內部布局效果圖：
> 試驗系統模塊化設計，具有獨立控制和集中控制等模式系統，可以產生A波、D波、MS波、H波(單波)、MB波等多種波形；
> 試驗電壓和間隔時間可以任意設置，可編排測試流程；
> 采用觸摸屏控制，全自動智能控制；
> 輸出電流最高10kA(可定制更高的電流)；
> 負載電感量最大可達15 μH；
> 可以通過 Corelab 軟件進行遠程控制管理，支持設置自動化測試序列、用戶自定義保存測試參數、打印測試報告等。
| 電流波形A | |
T1時間(Time to peak) | 6.4 μs±20% | |
T2時間(Decay to 50%) | 69 μs±20% | |
輸出電流 | ≥10kA(負載電感量≤2μH) | |
≥2kA(負載電感量≤15μH) | ||
| 電流波形D | |
T1時間(Time to peak) | 3.2 μs±20% | |
T2時間(Decay to 50%) | 34.5 μs±20% | |
輸出電流 | ≥10kA(負載電感量≤2μH) | |
≥2kA(負載電感量≤15μH) | ||
| 多重回擊波形(MS) | |
首波電流波形 D | ||
T1時間(Time to peak) | 3.2 μs±20% | |
T2時間(Decay to 50%) | 34.5 μs±20% | |
輸出電流 | ≥2kA(負載電感量 2μH ≤ L ≤ 15μH) | |
后續波電流波形D/2 | ||
輸出電流 | ≥1kA(負載電感量 2μH ≤ L ≤ 15μH) | |
后續波脈沖數 | 在1.5s的時間內散布著一個D分量后隨13個分量為D/2的脈沖 | |
| 電流波形H(單波) | |
T1時間(Time to peak) | 0.24 μs±20% | |
T2時間(Decay to 50%) | 4 μs±20% | |
輸出電流 | ≥10kA(負載電感量≤15μH) | |
| 多重脈沖組波形(MS) | |
電流波形 H | ||
T1時間(Time to peak) | 0.24 μs±20% | |
T2時間(Decay to 50%) | 4 μs±20% | |
輸出電流 | ≥200A(負載電感量 2μH ≤ L ≤ 15μH) | |
脈沖組構成(一個脈沖組由20個脈沖組成) | ||
單脈沖間隔時間 | 50 μs ≤ t ≤1000 μs | |
脈沖組數量 | ≥3 | |
脈沖組間隔時間 | 30 ms ≤ t ≤ 300 ms | |
| 高壓大電流自動調節負載 LAD-15 | |
電壓 | 700 kV | |
帶載電流 | 12 kA | |
輸出電感量 | 2 - 15 μH可調 | |
針對EUT多樣性帶來的波形參數變化問題，較有效的解決方案是按 EUT最大電感量進行脈沖發生器設計，通過在試驗回路增加調波電感，補償不同EUT電感的差異，以保證試驗中脈沖發生器輸出波形參數的準確。 | ||
CM 0220M | 寬帶電流監測鉗 |  | 1套 |
CM 0302M | 寬帶電流監測鉗 |  | 1套 |
THDP0100 | 差分探頭 |  | 1套 |
TFB1000 | 電壓衰減器 |  | 1套 |
MDO3012 | 泰克系列數字示波器 |  | 1套 |
Corelab | 測試軟件 |  | 1套 |
TD35 | 測試臺(含銅板) | 1套 | |
TF30D | 移動升降車 | 1套 | |
高壓大電流自動調節負載 | 1套 | ||
電腦 | 1套 | ||
