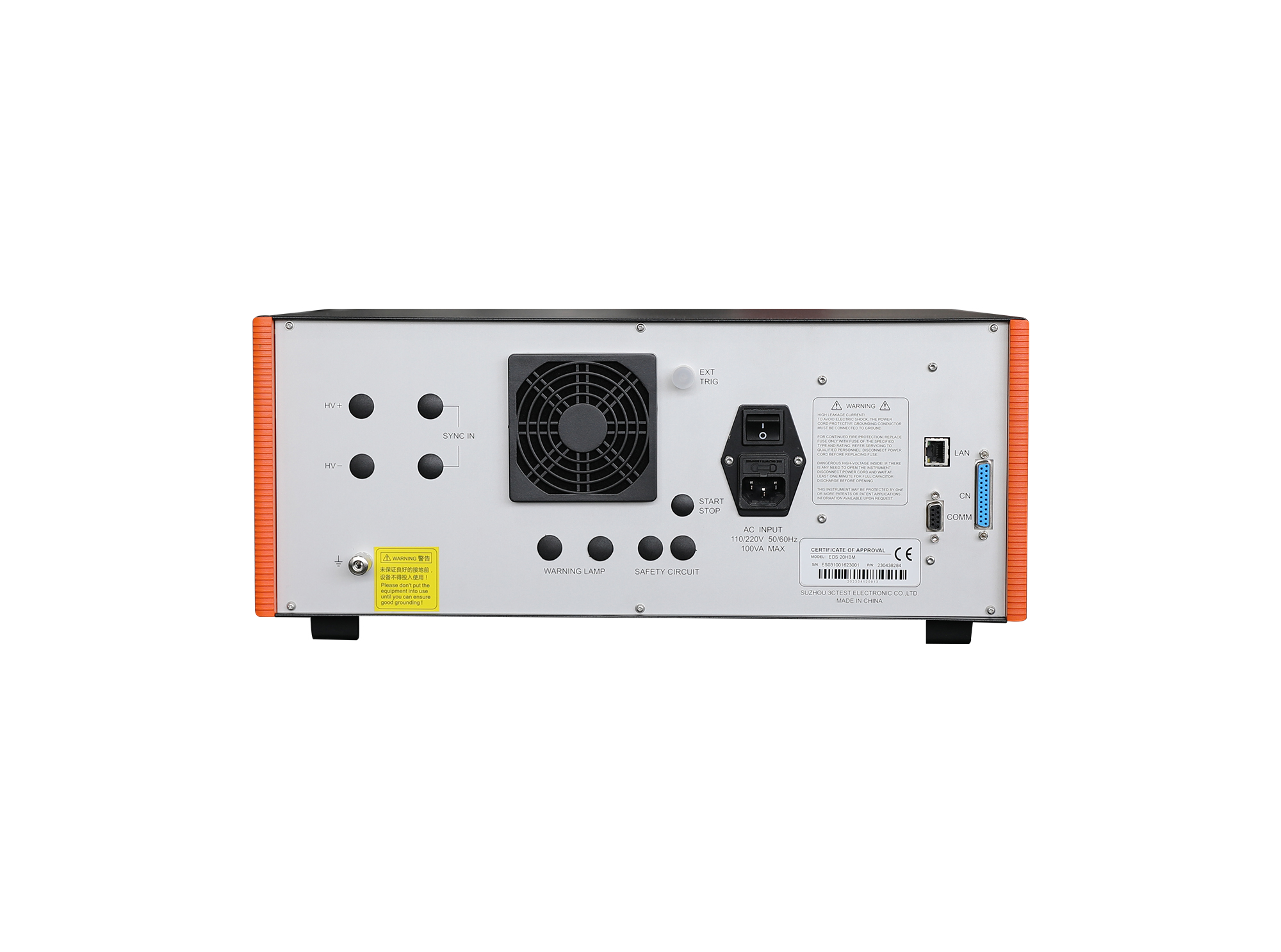

EDS 20HBM靜電放電發生器針對人體模型(HBM)的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試。依據ANSI/JEDEC JS-001-2017標準的充放電回路設計，完全滿足上述標準中最嚴酷等級的靜電電壓要求，最大的電壓可達20KV。
> 5.7寸彩色觸摸屏前面板操作；
> 最大電壓可達20KV；
> 頻率最快5Hz的速率；
> 系統內置故障報警功能，操作簡便。
符合標準 | ANSI/ESDA/JEDEC JS-001-2017 |
試驗電壓 | 8kV ~ 20.0 kV± 5%，步進1V |
阻容參數 | 100pF/1500Ω |
輸出極性 | 正極、負極、先正后負 |
脈沖次數 | 1-999次 |
重復頻率 | 0.1Hz ~ 5Hz |
觸發方式 | 手動、自動、外部觸發 |
短路電流校驗參數 | |
峰值電流Ips | 5.33A ± 10% @8KV；13.35A± 10% @20KV |
上升時間 | 2ns ~ 10ns（10%Ips-90% Ips） |
持續時間 | 130ns ~ 170ns（Ips-38.6Ips） |
振鈴幅度 | ＜15%峰值電流 |
負載500Ω電流校驗參數 | |
峰值電流Ipr | 3.68A± 10% @8KV；9.2A± 10% @20KV |
上升時間 | 5ns ~ 25ns（10%Ipr-90% Ipr） |
測試線、電源線、接地線、保險絲、說明書、質檢報告、產品質保書
