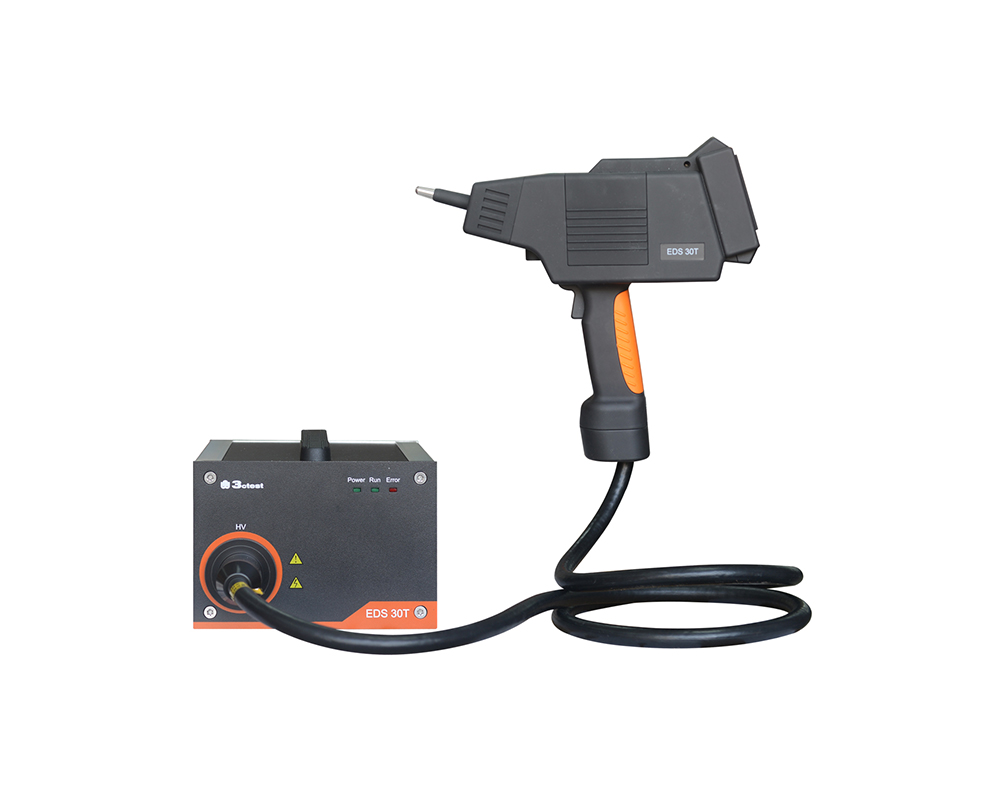

人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS 30T是一款先進的智能型靜電放電發生器，輸出電壓30 kV,也是一款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電模擬器，依照IEC 61000-4-2:2008 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計。
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS 30T是一款先進的智能型靜電放電發生器，輸出電壓30 kV,也是一款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電模擬器，依照IEC 61000-4-2:2008 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計。LCD觸摸屏簡單易操作，電源可選擇AC與電池盒，RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。
> 人體工程學設計；
> LCD觸摸屏控制；
> 溫濕度記錄和保護；
> 自動極性轉換；
> 放電模塊可更換，自動識別；
> 內置標準測試程序庫；
> 智能檢測空氣放電失效性。
接觸放電 | 200 V ~ 30,000 V（±5%） |
空氣放電 | 200 V ~ 30,000 V（±5%） |
電壓步進 | 100 V |
保持時間 | 大于 5 s |
充電電阻 | 51MΩ |
極性 | 正、負 |
RC模塊識別 | 自動識別并LCD顯示 |
溫濕度 | 內置溫濕度計，記錄和保護功能 |
脈沖重復頻率 | 單次/0.1/0.2/0.5/1/2/5/10/20 Hz |
觸發模式 | 手動&自動 |
脈沖計數 | 1~9999 |
接觸放電模式 | 150 pF / 330 ohm |
上升時間 | 0.8 ns ± 25% |
快速啟動測試程序 | 參數在線可調，簡單迅速，易于操作 |
評估程序 | 進行20 Hz接觸放電，對受試設備的測試點進行評估 |
標準測試程序 | 符合 IEC 61000-4-2:2008 |
1、放電槍 | 放電槍與控制 一把 |
|
2、高壓發生器 | 程控高壓電源 一臺 |
|
3、阻容模塊EDS 20H-RC | 150 PF / 330 Ω；放電模塊可更換 |
|
4、放電電極EDS 30T-CONT(330Ω) | 接觸放電頭 |
|
5、放電電極EDS 20H-AIR | 空氣放電頭 |
|
6、接地線 | 2 m 接地線 | |
7、包裝箱 | 手提箱 | |
8、資料 | 原廠測試校準證書和操作手冊 |
生器.png "高壓發生器.png")
.png "EDS-30T-AIR(30mm).png")
裝置 ESD-CALA.png "ESD 校準裝置 ESD-CALA.png")
