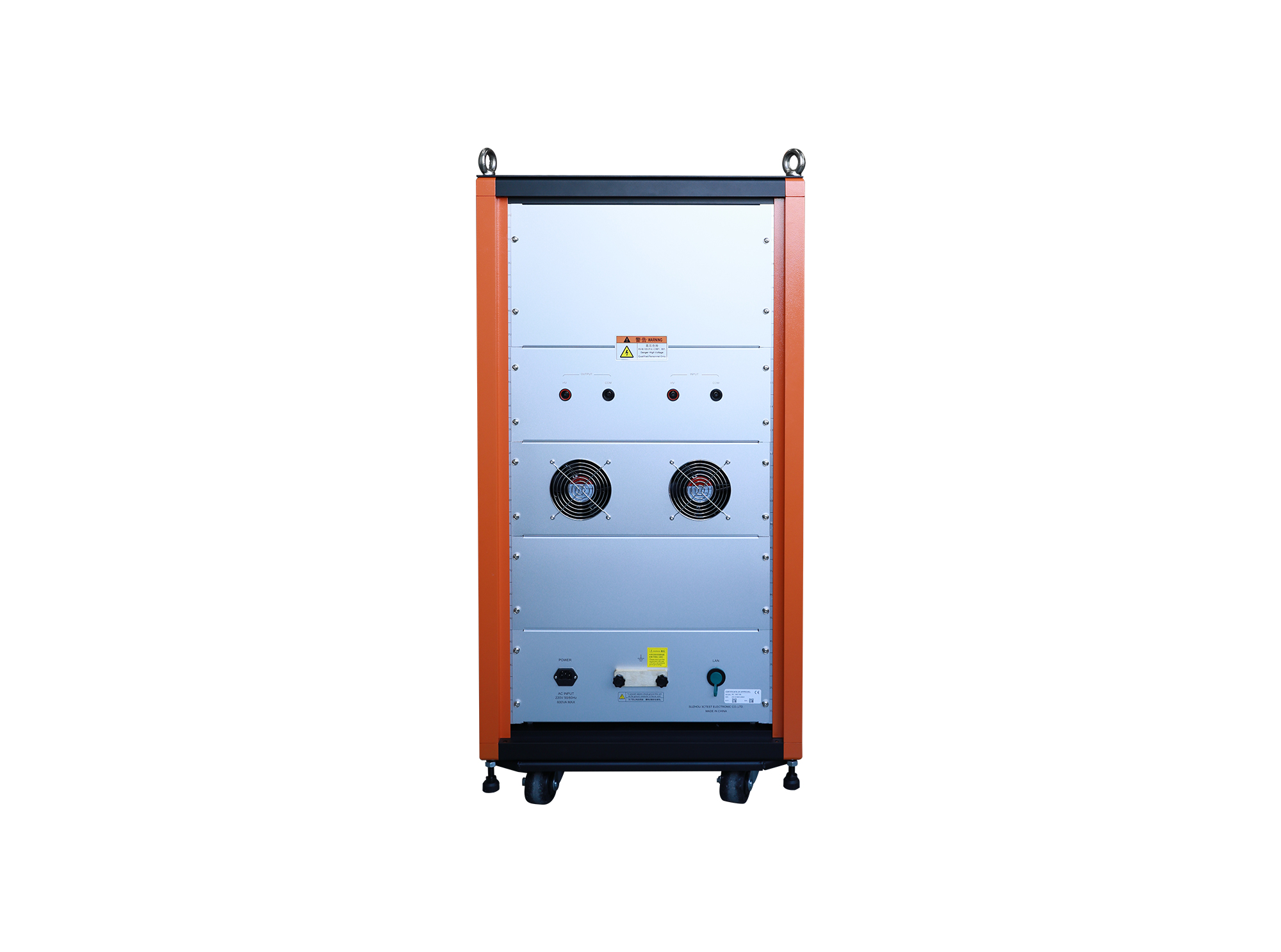

RC 150C100基于公司第三代開發平臺,采用彩色觸摸屏控制。依據VW 80300:2021中的EHV-04測試,用于驗證高壓儲能裝置中預充電電路的功能,測試電壓最高可達1500 V,帶載電流最大可達100 A。通過AutoLab軟件控制示波器及試驗系統,實現自動化測試。
> 5.7英寸彩色觸摸屏前面板操作
> 最大電壓可達1500V,自帶電壓監測功能
> 自帶電流監測功能
> 過流保護功能,保護電流設置范圍1 A- 100 A
> 充放電時間監測功能
> 充放電電阻及電容通過控制屏自動組合,適應不同車企測試需求
> 內置開關自動切換充放電狀態
> 高精度的電阻電容使測量結果更準確
> 采用安全的高電壓大電流端子使操作者既安全又便捷
符合標準 | VW 80300:2021、QMAT 5502-2023、Q/JLY JT111974A-2024 |
測試電壓Vmax | 1500 V |
測試電流Imax | 100 A |
電容 | 10 uF – 1200 uF(精度2%,步進10 uF) |
內阻 | 0 Ω – 6 Ω(精度2%,步進0.05 Ω) |
放電電阻 | 50 Ω – 1200 Ω(精度2%,步進10 Ω) |
高壓電壓Ves | 80% – 99%(步進1%) |
保持時間Th | 1 s – 9999 s(步進1 s) |
結束電壓Vend | 5 V – 20 V(步進1 V) |
電源線、保險絲、測試線、接地線、說明書
