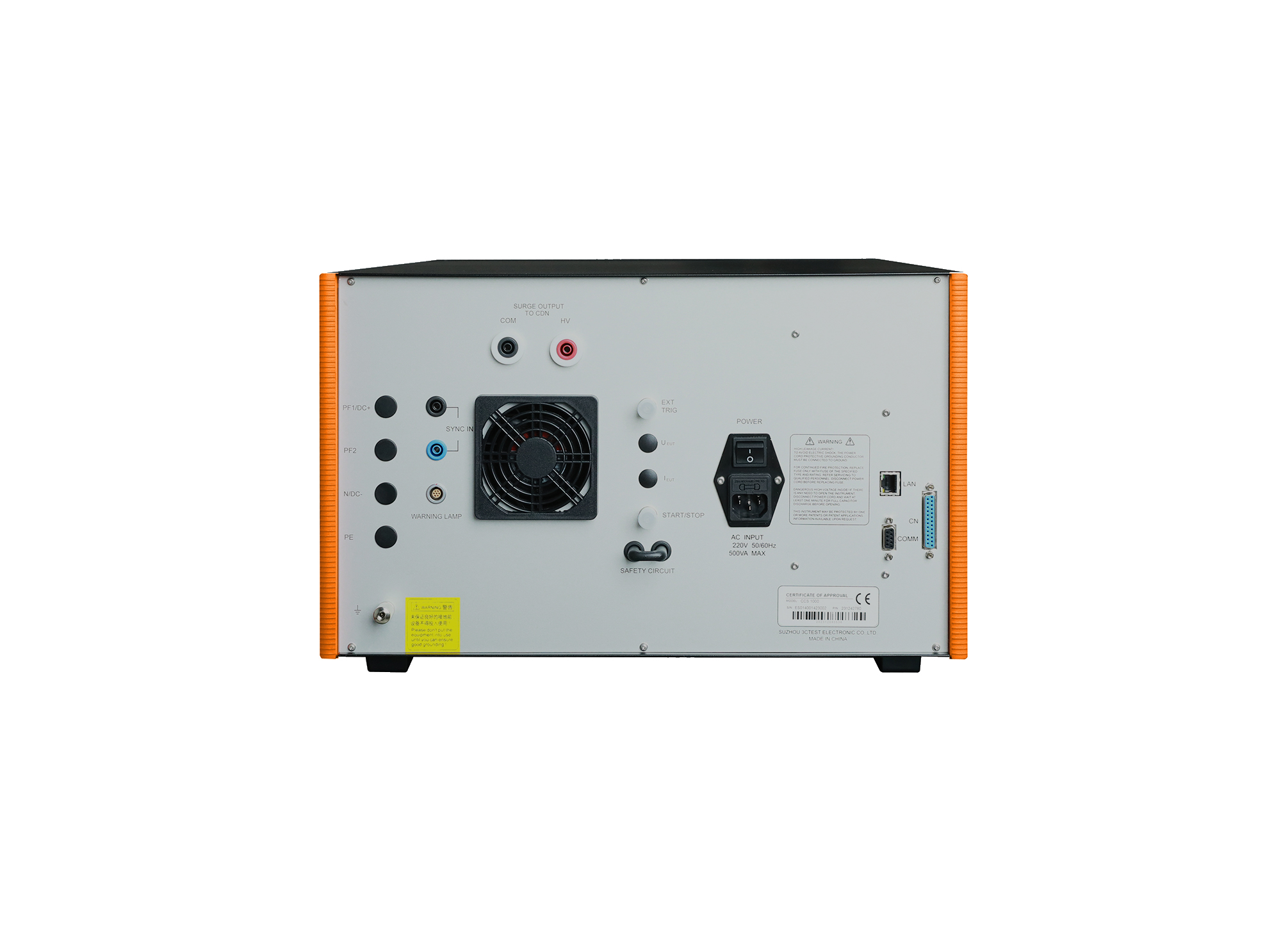

組合式抗擾度測試儀

CCS 1000

CCS 1000是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對瞬變脈沖、浪涌和電壓跌落測試的各種要求，測試電壓最高可達10 kV。

概述

CCS 1000是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對瞬變脈沖、浪涌和電壓跌落測試的各種要求，測試電壓最高可達10 kV。 CCS系列是全兼容抗擾度測試方案最佳選擇，不但滿足歐盟CE認證及CCC認證對受試設備的抗擾度測試要求,通過自動控制的外置耦合/去耦網絡（最高可達400A）還可進行三相五線受試設備測試。為您提供多種測試所需附件，用來滿足工頻磁場測試等各種應用需求。

特點

> 5.7寸彩色觸摸屏前面板操作；

> EUT浪涌失效偵測功能；

> 最高可達10.0 KV的超小型模擬器；
> 浪涌試驗電壓、電流監測測量；

> 測試編排程功能；
> 可控制外置三相耦合/去耦網絡等功能模塊；
> 以太網(RJ45接口)，用于PC遠程控制、打印測試報告。

標準

IEC標準

GB/T標準

ANSI標準

ANSI/IEEE C62.41

EN標準

查看全部適合標準

行業

參數

通用參數

顯示屏	5.7英寸TFT彩色觸摸屏	工作電壓范圍	AC110V/220V(士10%)，50Hz/60Hz(士5%)（大陸地區內默認AC220V50Hz）
保險絲	6A	最大功耗	500W
用戶存儲空間	無窮（PC存儲）	通訊方式	Ethernet(RJ45interface)
機箱尺寸	19英寸/6U	儀器重量	約32kg
溫度范圍	15℃-35℃	濕度范圍	45%-75%
氣壓范圍	86kPa-106kPa

符合IEC 61000-4-4電快速瞬變脈沖群測試

符合IEC 61000-4-5浪涌抗擾度測試

符合IEC61000-4-8工頻磁場測試（選配增加模塊MFT 400/1200或VMT 系列）及磁場線圈

符合IEC 61000-4-9脈沖磁場測試（選配增加模塊PMC 1200）及磁場線圈

符合IEC 61000-4-11 （選配增加模塊VVT 系列，VMT 系列）&IEC 61000-4-29標準的電源失效測試

配件

標準配件

說明書、保險絲*2，扁平接地線，射頻電纜，測試線，電源線。

*CCS 1000不含內置單相網絡，可選配單/三相外置耦合去耦網絡

選型

選型一覽表

名稱	型號	IEC61000-4-4	IEC61000-4-5	IEC61000-4-8	IEC61000-4-9	IEC61000-4-11	IEC61000-4-29
組合波雷擊浪涌模擬器	CCS1000	√	√	√	√	√	√
脈沖群耦合/去耦網絡	EFTN3816T	√
雷擊浪涌耦合/去耦網絡	SPN3816T		√
浪涌及群脈沖耦合/去耦網絡	SEPN3816T	√	√
浪涌及群脈沖耦合/去耦網絡	SEPN3832T	√	√
工頻磁場模塊	MFT400			√
工頻磁場模塊	MFT1200			√
交流電壓暫降、短時中斷、電壓變化模塊	VVT2216S					√
交流電壓暫降、短時中斷、電壓變化模塊	VVT2216SV					√
電源故障及工頻磁場模塊	VMT2216S			√		√
電源故障及工頻磁場模塊	VMT2216SV			√		√
脈沖磁場轉換器	PMC1200				√
線圈	TCXS111			√	√
線圈	TCXS113			√

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：多功能組合式抗擾度測試儀下一頁：高壓大功率組合式耦合/去耦網絡返回列表

測試電壓范圍	0.25kV-5kV(±10%）	脈沖群持續時間	0.075ms-750ms
源阻抗	50Ω	脈沖群周期	11ms-10100ms
上升時間	5ns±30%，50Ω負載，1000Ω負載	極性	正、負、正負交替
脈沖持續時間	50ns±30%，50Ω負載	測試持續時間	1s-9999s
脈沖持續時間	50ns-15/+100ns，1000Ω負載	相位同步	0°-360°，1°步進設置或隨機方式
脈沖頻率	0.1kHz-1000kHz	觸發方式	自動、手動、外部觸發

測試電壓范圍	0.3kV-10kV（±10%）	輸出極性	正、負、正負交替
測試電流范圍	0.15kA-5kA（±10%）	觸發方式	自動、手動、外部觸發
電壓波形	波前時間1.2μs（±30%）半峰值時間50μs（±20%）	脈沖周期	8s-99s（最短取決于試驗電壓）
電流波形	波前時間8μs（±20%）半峰值時間20μs（±20%）	實驗次數	1–999次
源輸出阻抗	2Ω	相位同步	0°-360°,1°步進設置或隨機方式
耦合電阻	10Ω、0Ω耦合電阻可選IEC 標準方式或自定義方式	浪涌電壓、電流峰值檢測	前面板BNC輸出浪涌電壓1000V:1V 浪涌電流:500A:1V 液晶屏3位數字顯示測量值
耦合電容	9μF、18μF

持續工作電流范圍	1A-120A	試驗持續時間	1s-28800s
電流波形	50Hz/60Hz正弦波	波形間隔時間	1s-9999s
電流畸變率	<5%	磁場線圈尺寸	1000mm*1000mm(TCXS111/TCXS113)
短時工作電流范圍	120A-500A	磁場線圈形狀	矩形
磁場強度	匹配TCXS111單匝磁場線圈： 1A/m-100A/m(持續) 100A/m-400A/m(1s-10s短時) 匹配TCXS113三匝磁場線圈： 1A/m-300A/m(持續) 300A/m-1200A/m(1-10s短時)	觸發方式	自動、手動、外部信號觸發
磁場輸出精度	誤差值1dB （極小磁場強度如1A/m需試驗前手動調節校準）	輸出磁場強度	可排程設置

輸出磁場范圍	100A/m-1200A/m	磁場線圈型號	TCXS111
輸出電流范圍	100A-2000A	磁場線圈尺寸	1000mm*1000mm
波形	上升時間:7.2μs-10.4μs; 持續時間:18μs-26μs	磁場線圈形狀	矩形
極性	正、負、正負交替	磁場線圈匝數	單匝
脈沖周期	5s-99s（最短取決于試驗電流）	觸發方式	自動、手動、外部信號觸發
相位同步	0°-360°，1°步進設置或隨機方式	可排程設置	可排程設置
試驗次數	1-999次

EUT最大電壓	300VAC，300VDC	電壓變化電平	0-100%
EUT最大電流	AC/DC16A持續電流; AC20A持續5s; 40A持續3s; 500A沖擊電流	電壓變化減少時間	500ms-9999ms（50%-100%）或突變（同暫降、中斷上升、下降時間） 1000ms-9999ms（0%-100%）或突變（同暫降、中斷上升、下降時間）
暫降電平	0%-100%（適用于附件VVT/VMT系列）；0%，40%，70%，80%(適用于附件VVTxxxxSF系列)	電壓變化降低后持續時間	10ms-99999ms
中斷電平	0%	電壓變化增加時間	500ms-9999ms（50%-100%） 1000ms-9999ms（0%-100%）
暫降、中斷上升、下降時間	1μs-5μs(100Ω負載)	相位同步	0°-360°，1°步進設置或隨機方式
暫降、中斷間隔時間	5ms-9999ms	觸發方式	手動、自動、外部觸發輸入
暫降、中斷持續時間	0.1-9999周期或1ms-9999ms	EUT電流電壓測量	LCD顯示，BNC端子：電壓100:1，電流10A:1V
暫降、中斷試驗時間	1s-9999s
