多功能組合式抗擾度測試儀

CCS 500(BSTD)

CCS 500是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對瞬變脈沖、浪涌抗擾度、通信波、電壓跌落、振鈴波、脈沖磁場和工頻磁場等各種測試要求，測試電壓最高可達5 kV。

產品概述

CCS 500是全兼容抗擾度測試方案最佳選擇。滿足歐盟CE認證及CCC認證對單相受試設備的抗擾度測試要求，內置全自動單相耦合/去耦網絡，通過自動控制的外置耦合/去耦網絡(最高可達400 A)還可進行三相五線受試設備測試。為您提供多種測試所需附件，用來滿足工頻磁場測試等各種應用需求。

特點

> 5.7英寸彩色觸摸屏前面板操作

> 浪涌失效偵測功能

> 浪涌電壓、電流測量采集

> 測試編排程功能

> 內置多功能測試模塊組合

> 內置全自動單相耦合/去耦網絡 AC 300 V 20 A / 32 A 、DC 300 V 20 A / 32 A

> 可控制外置三相耦合/去耦網絡等功能模塊

> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

產品標準

IEC標準

GB/T標準

ANSI標準

ANSI/IEEE C62.41

EN標準

查看全部適合標準

應用行業

產品參數

通用參數

顯示屏	5.7英寸TFT觸摸屏
工作電源范圍	100 ~ 264 V AC, 47 ~ 63 Hz
保險絲	6 A
最大功耗	300 W

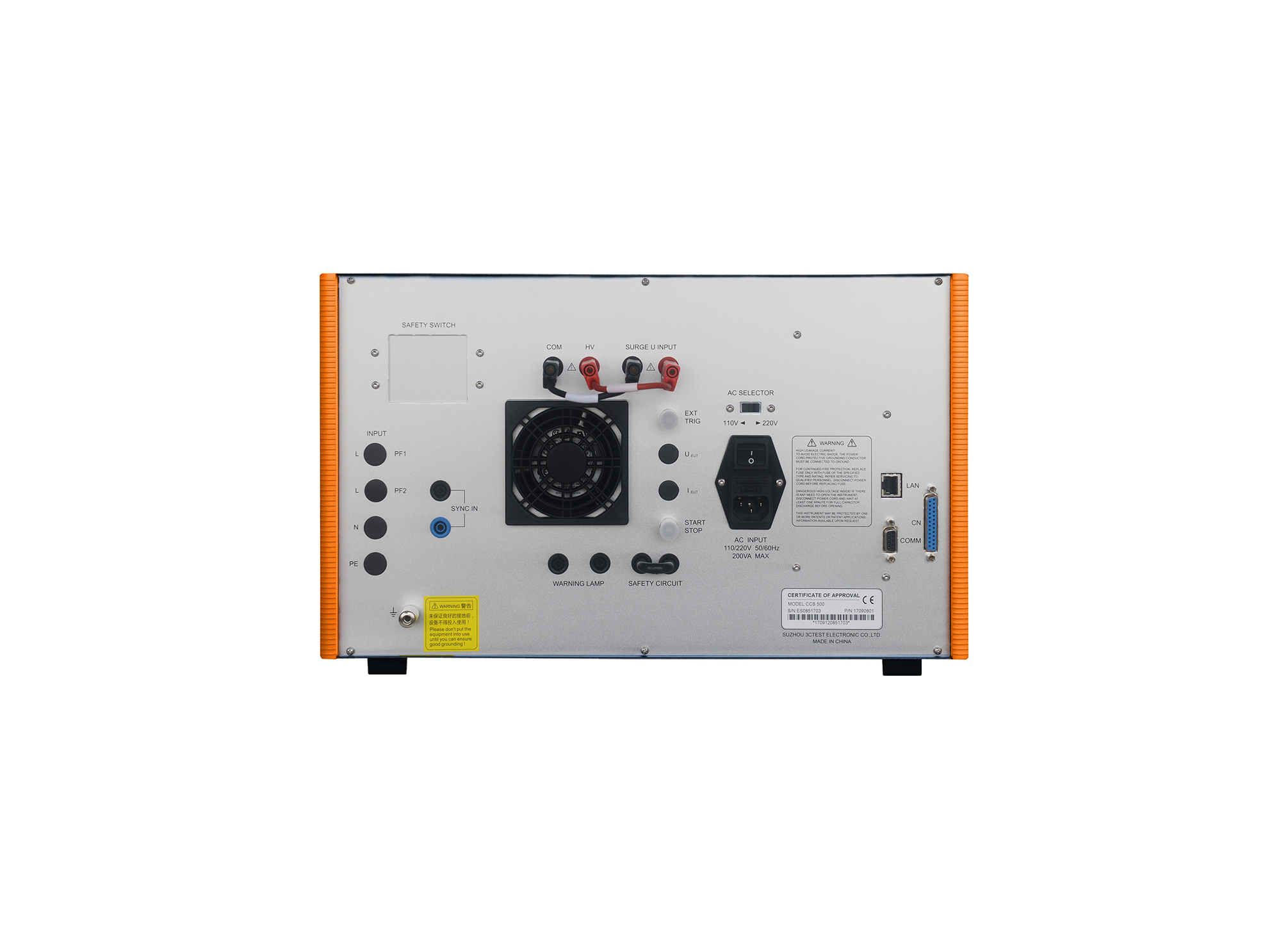

通訊方式	以太網LAN
外部控制方式	25針并口線
外部觸發輸入	BNC, 5 V TTL
CRO觸發輸出	BNC, 5 V TTL
運行控制輸入	BNC, 5 V TTL
脈沖觸發方式	手動、自動、外部觸發
外部同步輸入	20 ~ 400 V, 45 ~ 65 Hz
警告燈輸出	多芯接插件輸出, 匹配外置告警燈模塊(選配)
安全電路	安全環短接, 安全回路開路時停止工作
失效檢測	失效時前面板LCD顯示, 并中斷儀器工作
儀器工作狀態指示	LED指示、LCD顯示
儀器接地連接方式	使用扁平接地線
機箱尺寸	6U L * W * H: 620 * 450 * 280 mm
儀器重量	約50 kg
環境范圍	15 ℃ ~ 35℃
氣壓范圍	86 kPa ~ 106 kPa
濕度范圍	45% ~ 75%

內置耦合/去耦網絡 (單相全自動)

IEC 61000 - 4 - 4 電快速瞬變脈沖試驗

IEC 61000 - 4 - 5 浪涌抗擾度試驗

IEC 61000 - 4 - 5 通訊波試驗

IEC 61000 - 4 - 8 工頻磁場試驗（可選配）

IEC61000-4-9 脈沖磁場試驗

IEC61000-4-11 & IEC61000-4-29 電壓跌落試驗

IEC61000-4-12 振鈴波試驗（可選配）

產品配件

測試測量選配指南一覽表

儀器名稱、型號		IEC61000
儀器名稱、型號		-4-4	-4-5	-4-8	-4-9	-4-11	-4-12	-4-29
	高壓差分探頭 VCF 80		√			√	√	√
	寬帶電流監測鉗 CM 0220M		√		√		√
	10 kV浪涌校準模塊 CCM 1000		√
	EFT脈沖群發生器校準裝置 TFB 500 / 1000	√
	抗擾度測試軟件 CoreLab	√	√	√	√	√	√	√

產品選型

CCS 500 選型指南一覽表

主機	組合式抗擾度測試儀 CCS 500	IEC 61000							CDN單相三線網絡
		-4-4	-4-5	-4-8	-4-9	-4-11	-4-12	-4-29	CDN單相三線網絡
		√	√		√	√	√	√	√
選配模塊
	工頻磁場模塊 MFT 400 / 1200			√
	交流電源暫降、短時中斷、電壓變化模塊 VVT 2216S / SV					√
	電源故障及工頻磁場模塊 VMT 2216S / SV			√		√
	脈沖群耦合/去耦網絡 EFTN xxxxT系列	√							可根據 E U T 電壓、電流等級要求定制
	雷擊浪涌耦合/去耦網絡 SPN xxxxT10系列		√				√
	浪涌及群脈沖耦合/ 去耦網絡 SEPN xxxxT10系列	√	√				√
	磁場線圈 TCXS 系列			√	√
	電容耦合夾 CCC 100 (SHV連接端子)	√
注：只選購主機不選配VVT，VMT測試模塊的情況下，需另配電源進行IEC 61000 - 4 - 11 / - 29的測試

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：暫無下一頁：多功能組合式抗擾度測試儀返回列表

EUT帶載能力	CCS 500(BSTD)：\（無內置網絡）
	CCS 500(BSTD-300-20)：AC 300 V 20 A；DC 300 V 20 A
	CCS 500(BSTD-300-32)：AC 300 V 32 A；DC 300 V 32 A
	CCS 500(BSTD-300-32)：AC 300 V 32 A；DC 300 V 32 A
EUT電源輸入、輸出	4 mm香蕉插頭線
EUT電壓監視輸出	BNC輸出, 100 V : 1 V
EUT電流監視輸出	BNC輸出, 10 A : 1 V
同步方式	內部同步、外部同步、異步
內部同步	0°~ 360°, 1°步進設置或隨機模式

源端口試驗電壓范圍	0.25 kV ~ 5 kV (±10%)
網絡端口試驗電壓范圍	0.25 kV ~ 4.5 kV (±10%)
50 Ω校準波形	5 ± 1.5 ns, 50 ns ± 15 ns
1000 Ω校準波形	5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)
脈沖頻率	0.1 kHz ~ 1000 kHz
脈沖群周期	11 ms ~ 9999 ms
脈沖群持續時間	0.075 ms ~ 750 ms
試驗模式	可選排程模式
極性	正、負、先正后負
耦合電容	33 nF

試驗電壓	0.25 kV ~ 5 kV(±10%)
試驗電流	0.125 kA ~ 2.5 kA ±10%
電壓波形	1.2 μs ± 30% , 50 μs ±20%
電流波形	8 μs ± 20%, 20 μs ±20%
輸出阻抗	2 Ω、12 Ω
試驗間隔時間	6 ~ 99 s（最短取決于試驗電壓）
實驗次數	1 ~ 999次
試驗模式	可選排程模式
極性	正、負、先正后負、正負交替
校準電容	18 μF內置
耦合電阻	0 Ω、10 Ω
耦合電容	9 μF、18 μF內置
浪涌電壓峰值檢測	LCD顯示、BNC輸出 1000 V: 1 V
浪涌電流峰值檢測	LCD顯示、BNC輸出 500 A: 1 V

試驗電壓	0.25 kV ~ 5 kV(±10%)
試驗電流	6.25 A ~ 125 A ±10%
電壓波形	10 μs ± 30% , 700 μs ±20%
電流波形	5 μs ± 20%, 320 μs ±20%
輸出阻抗	15 Ω、40 Ω
試驗間隔時間	6 ~ 99 s（最短取決于試驗電壓）
實驗次數	1 ~ 999次
試驗模式	可選排程模式
極性	正、負、先正后負

磁場強度(1 m*1 m線圈)	100 A/m ~ 1200 A/m
磁場強度(1 m*2.6 m線圈)	100 A/m ~ 880 A/m
線圈波形(1 m*1 m單匝)	8 μs(+ 2.4 μs /- 0.8 μs)，20 μs(+ 6 μs/-2 μs)
線圈波形(1 m*2.6 m單匝)	8 μs(+ 3.2 μs/- 0.8 μs)，20 μs( + 8 μs/ -2 μs)
試驗間隔時間	5 ~ 99 s（最短取決于磁場強度）
實驗次數	1 ~ 999次
試驗模式	可選排程模式
極性	正、負、先正后負
磁場線圈尺寸	1 m * 1 m，其他
磁場線圈形狀	矩形、其他
*注：脈沖磁場試驗，需搭配磁場線圈11m：TCXS 111或磁場線圈12.6m*

100 Ω校準波形(直流跌落)	1 ~ 50 μs
沖擊電流	500 A
中斷電平	0%
暫降電平	0% ~ 100%(適用于附件VVT / VMT系列)
暫降、中斷持續時間	0.3 ~ 9999周期或1 ms ~ 9999 ms
暫降、中斷間隔時間	50 ms ~ 50000 ms
暫降、中斷試驗次數	1 ~ 9999次
暫降、中斷上升、下降時間	1 ~ 5 μs(100 Ω負載)
