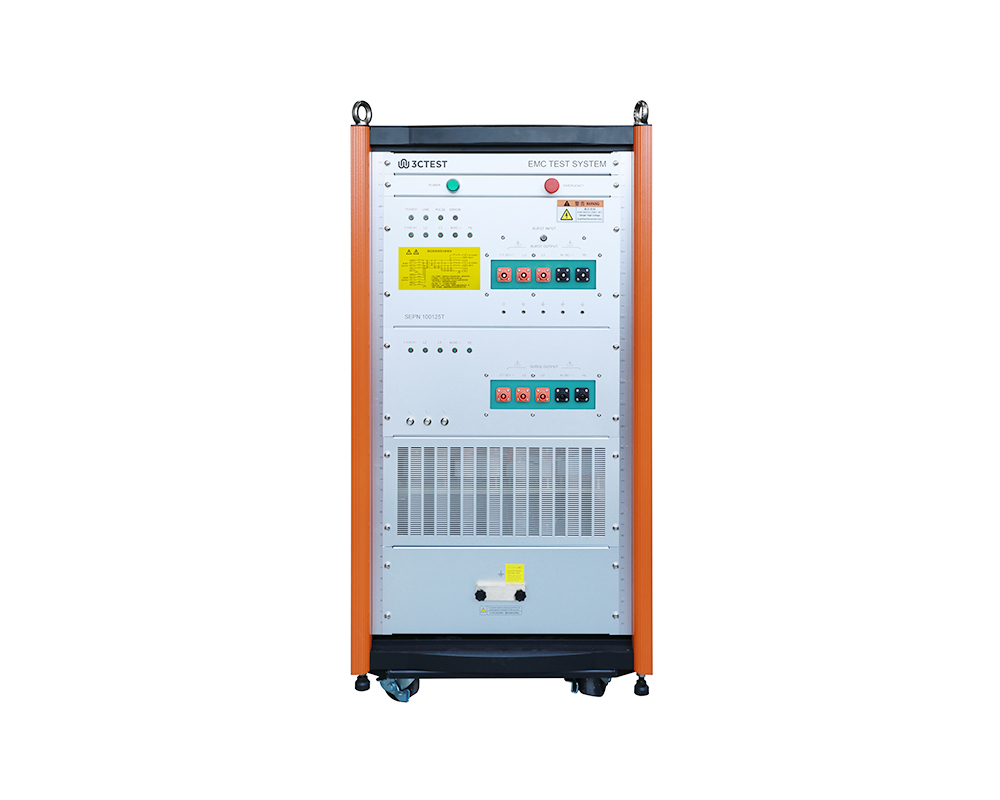

高壓大功率組合式耦合去耦網絡

SEPN 100125T(F150125)

符合IEC 61000-4-4、IEC 61000-4-5標準，實現全自動三相耦合/去耦功能，可滿足AC/DC交直流供電，配套CCS、CWS、EFT系列儀器使用

產品概述

SEPN 100125T(F150125)高壓大功率組合式耦合去耦網絡符合IEC 61000-4-4、IEC 61000-4-5標準，實現全自動三相耦合/去耦功能，可滿足AC/DC交直流供電，配套CCS、CWS、EFT系列儀器使用，EUT最大帶載能力三相五線AC 1000 V 125 A、DC 1500 V 125 A ，其他EUT電壓、電流等級，可以根據客戶要求定制。

產品特點

> EUT交流帶載能力AC 1000 V 125 A三相五線

> EUT直流帶載能力DC 1500 V 125 A
> 電流范圍0 A ~ 125 A；全量程分3檔, 0 A ~ 32 A, 32 A ~ 63 A, 63 A ~ 125 A, 三檔電流自動切換
> 過流保護功能
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置，實現全自動網絡投切
> 任意線路的相位角度迭加
> 耦合路徑顯示（指示燈）
> 耦合電阻可選IEC標準或自定義方式
> 采用拔插式絕緣插頭，既安全又便捷
> 急停按鈕自動切斷EUT供電及高壓耦合路徑

產品標準

IEC標準

GB/T標準

EN標準

應用行業

產品參數

技術參數

網絡類型	全自動三相耦合/去耦網絡
EUT帶載能力	Max DC 1500V、125A；Max AC 1000V、125A、50/60Hz 三相五線
EUT電流檢測	BNC輸出，100 A : 1 V
耦合路徑	L1、L2、L3、N、PE，任意組合路徑，自動投切
相位同步	L1、L2、L3、N、PE，任意線路相位角度迭加
EUT電源投切方式	自動投切

脈沖群參數IEC 61000-4-4

浪涌參數IEC 61000-4-5

通用參數

產品配件

標配附件

電源線、保險絲、測試線、接地線、CN25線、射頻電纜、說明書、質檢報告、脈沖群單路測試治具、浪涌校準測試線

選配主機發生器

選配附件

產品選型

SEPN系列選型指南

型號	EUT帶載能力
SEPN 6963T(F10063)	三相五線 AC 690V 63A / DC 1000V 63A
SEPN 38125T(F45125)	三相五線 AC 380V 125A / DC 450V 125A
SEPN 45125T(F60125)	三相五線 AC 450V 125A / DC 600V 125A
SEPN 69125T(F150125)	三相五線 AC 690V 125A / DC 1500V 125A
SEPN 100125T(F150125)	三相五線 AC 1000V 125A / DC 1500V 125A

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：高壓大功率組合式耦合/去耦網絡下一頁：組合式耦合/去耦網絡返回列表

網絡端口試驗電壓范圍	耦合波形：5/50 ns 0.25 kV ~ 4.5 kV ± 10%（5 kV發生器） 0.25 kV ~ 5.5 kV ± 10%（6 kV發生器）
脈沖輸入端口	SHV
耦合電容	33 nF
上升時間	5.5 ns ± 1.5 ns，50 Ω負載
脈沖寬度	45 ns ± 15 ns，50 Ω負載

網絡端口試驗電壓范圍	耦合波形：1.2/50 μs 0.25 kV ~ 10 kV ± 10%（10 kV發生器）
網絡端口試驗電流范圍	耦合波形：8/20 μs 0.125 kA ~ 5 kA ± 10%（10 kV發生器）
浪涌輸入端口	4 mm香蕉插座
耦合電容	9 μF、18 μF
耦合電阻	10 Ω、0 Ω
開路電壓波形參數	波前時間:1.2 μs ± 30%；持續時間:50 μs ± 20%
短路電流波形參數（2 Ω）	波前時間:8 μs ± 20%；持續時間:20 μs ± 20%
耦合衰減	<2 dB（發生器自動補償）
去耦網絡電源端口殘余浪涌電壓	不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍
不同EUT電流量程時，脈沖波形參數依據標準IEC 61000-4-5的6.3考較

EUT電源輸入/輸出端口	拔插式絕緣插頭
工作電源范圍	AC 220 V，50/60 Hz
保險絲	6A
最大功耗	500 W
輔助接口	D-sub 25pin
儀器工作狀態指示	前面板LED指示
儀器接地連接方式	使用扁平接地線
機箱尺寸	19英寸/22U 600 mm(W)1250 mm(H)800 mm(D)
儀器重量	約 150 kg
溫度范圍	15 ℃ ~ 35 ℃
濕度范圍	45% ~ 75%，RH（無凝露）
氣壓范圍	86 kPa ~ 106 kPa

EFT 500x	電快速瞬變脈沖群發生器，滿足IEC 61000-4-4標準，最高脈沖輸出5 kV
EFT 600x	電快速瞬變脈沖群發生器，滿足IEC 61000-4-4標準，最高脈沖輸出6 kV
EFT 700x	電快速瞬變脈沖群發生器，滿足IEC 61000-4-4標準，最高脈沖輸出7 kV
CWS 600x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出6 kV（1.2/50 μs），3 kA（8/20 μs）
CWS 800x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出8.0 kV（1.2/50 μs），4.0 kA（8/20 μs）
CWS 1000x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出10.0 kV（1.2/50 μs），5.0 kA（8/20 μs）
CCS 500x	組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出5.0 kV（1.2/50 μs），2.5 kA（8/20 μs）滿足IEC 61000-4-4標準，最高脈沖輸出5kV
CCS 600x	組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出6.0 kV（1.2/50 μs），3.0 kA（8/20 μs）滿足IEC 61000-4-4標準，最高脈沖輸出6 kV
CCS 800x	組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出8.0 kV（1.2/50 μs），4.0 kA（8/20 μs）滿足IEC 61000-4-4標準，最高脈沖輸出6 kV
CCS 1000x	組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出10.0 kV（1.2/50 μs），5.0 kA（8/20 μs）滿足IEC 61000-4-4標準，最高脈沖輸出6 kV

VCF-80	差分探頭，最高測試電壓8 kV，衰減比：1000：1，滿足雷擊浪涌類儀器的開路電壓波形校準
CM 0220M	CM系列寬帶電流監測鉗，0.01 V / A
EFT-CA-KIT	脈沖群校準套件: EFT衰減器，滿足脈沖群校準 TFB 500(SHV)：輸入阻抗50 Ω、輸出阻抗50 Ω、衰減55 dB TFB 1000(SHV)：輸入阻抗1000 Ω、輸出阻抗50 Ω、衰減60 dB 高壓射頻連接器：SHV-BNC-JJ BNC轉香蕉插頭：BNC(K)-2BP(J) 射頻電纜：藍色RG142-BN-JJ 1M
