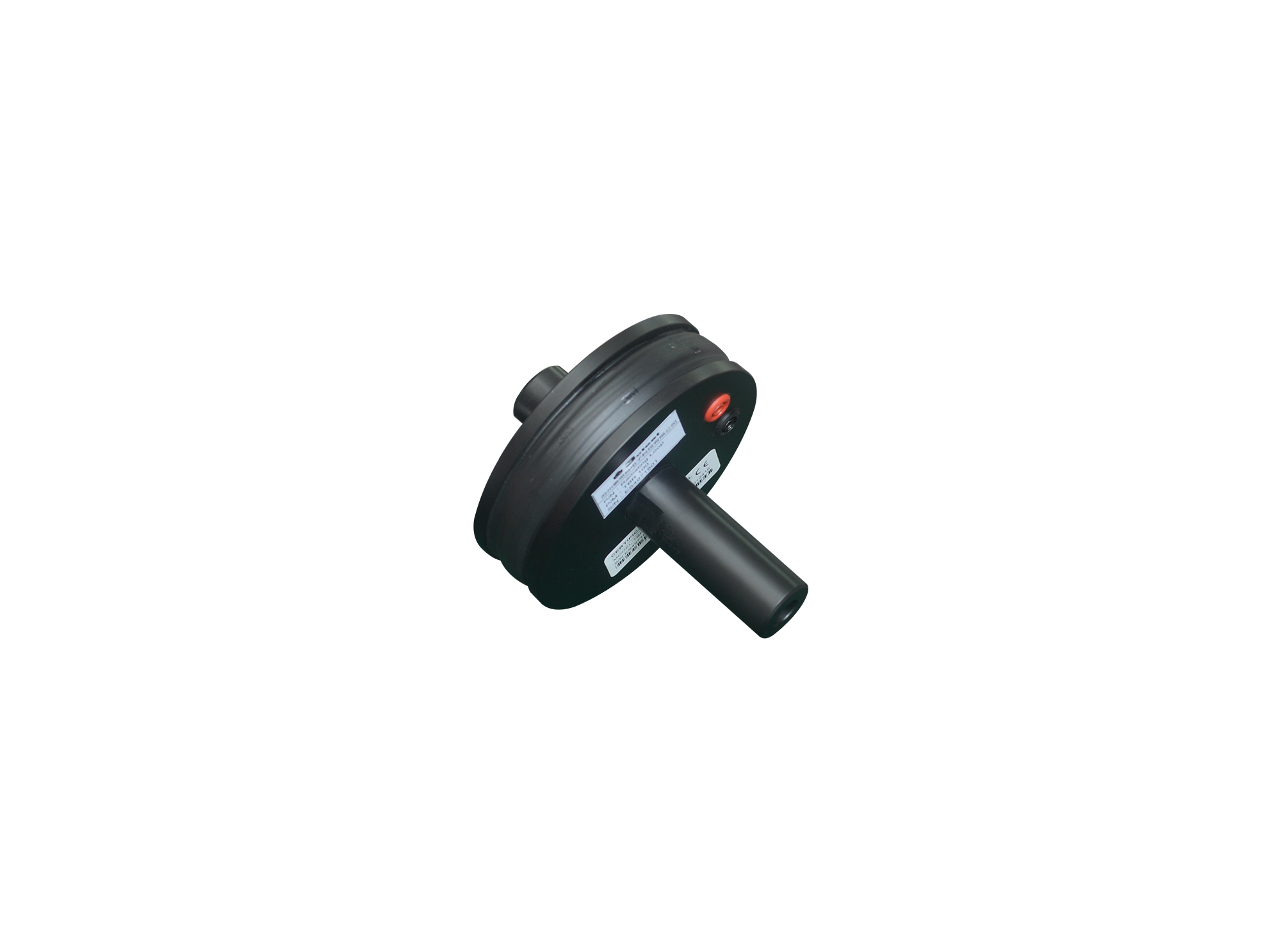

輻射環磁場線圈用于產生交變磁場,頻率范圍DC-150kHz,完全符合MIL-STD-461EFG RS101以及ISO 11452-8標準要求,用于磁場抗擾度測試。
用于磁場抗擾度測試時,可以在距離EUT 50 mm處產生規定磁場。
> 試驗頻率范圍寬
> 磁場強度動態范圍大
> 試驗距離定位準確
> 可以用于大尺寸EUT分區域式輻照試驗
輻射環直徑 | 120 mm |
匝數 | 20 |
線徑 | 2 mm 銅(AWG 12) |
磁場強度 | ≥1000A/m@1kHz ≥10A/m@150kHz |
空線圈中心到測量平面 | 50 mm |
最大電流(RMS) | 20 A |
接線端子 | 4 mm香蕉插座 |
可用頻率范圍 | DC ~150 kHz |
尺寸 | φ132×150mm |
重量 | 1kg |
連接線,校正驗證書,使用說明書
