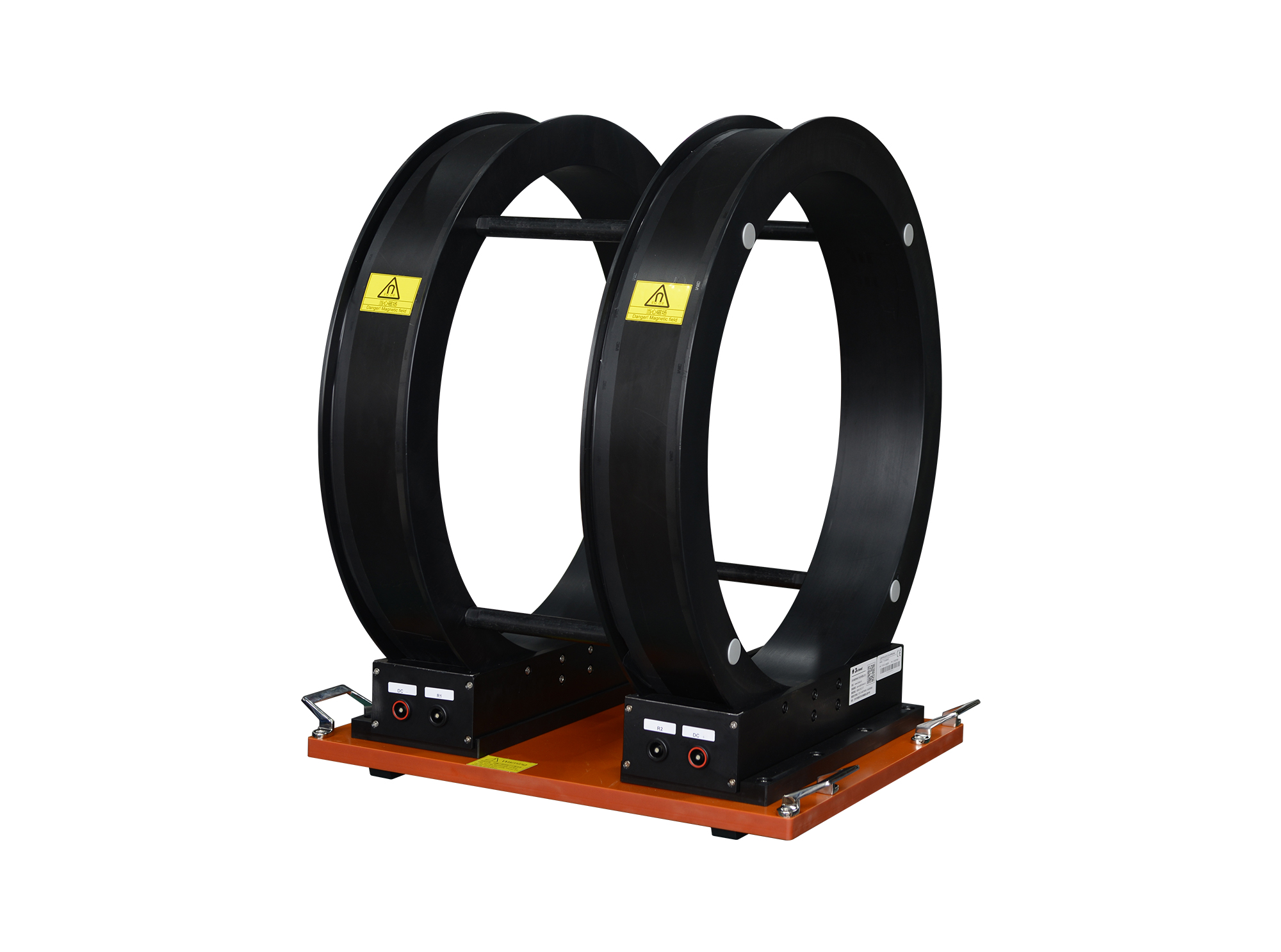

TYXH 06400亥姆霍茲線圈用于產生DC-30 kHz直流及交變磁場(需合適的信號源及補償網絡配合)。具有實驗區域大、磁場均勻性好等特點。滿足各類標準對30 kHz及以下磁場敏感度測試需求。廣泛應用于電磁兼容傳導敏感度(抗擾度)試驗。
總匝數 | 120(60×2) |
最大線圈電流 | 30 A,5 min |
標準電流 | 20 A,連續 |
最大磁場強度 | 4260 A/m@30 A,5 min |
標準磁場強度 | 2856 A/m@20 A,連續 |
線圈因數 | 43.1 dB A/m |
線圈直徑 | 600 mm |
頻率范圍 | DC-30 kHz |
線圈總電感 | ≤10 mH |
直流電阻 | ≤1 Ω |
接口形式 | 4 mm 香蕉插座 |
