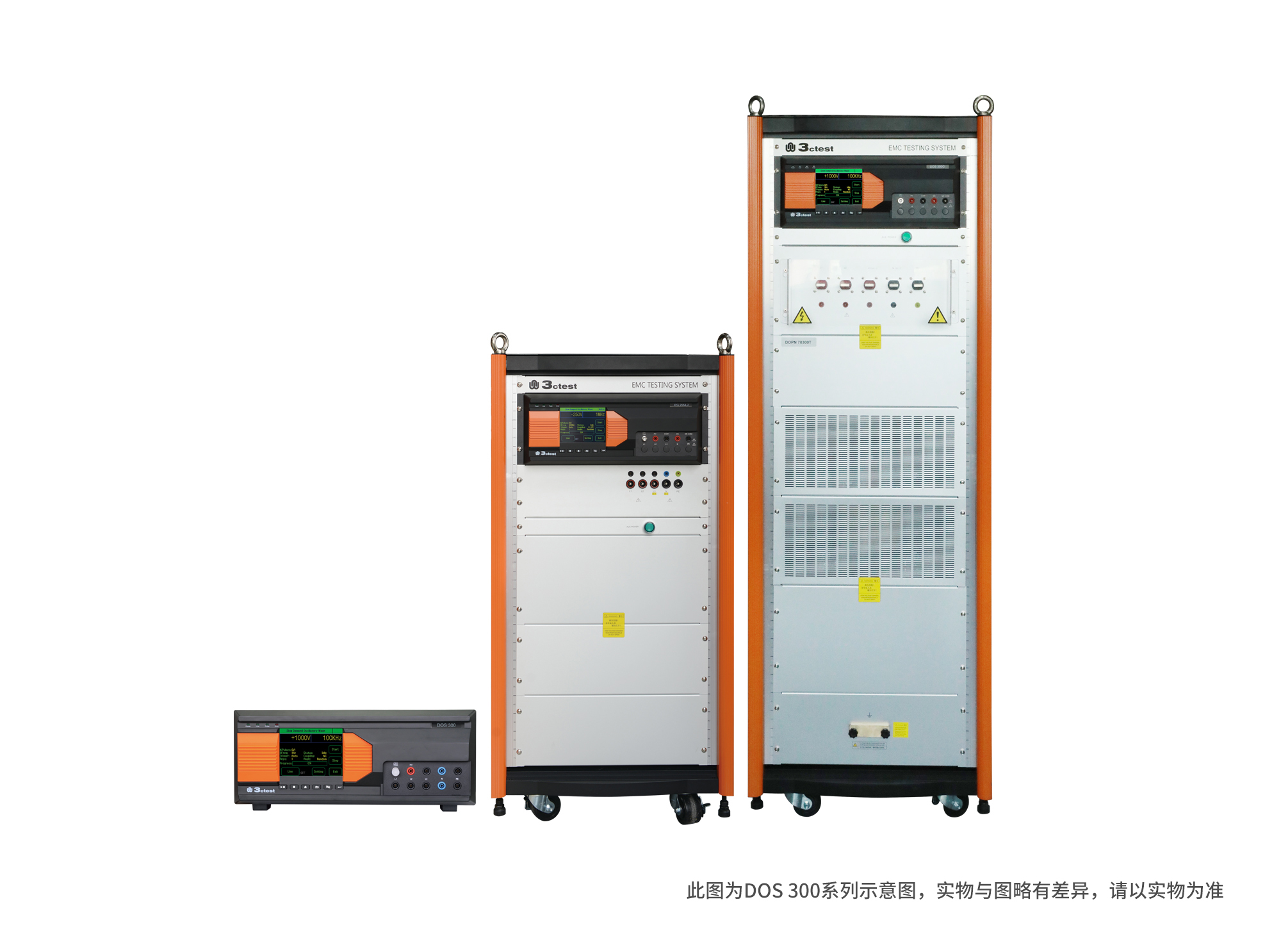

DOS 300系列阻尼振蕩波模擬器可以模擬安裝在高壓或中壓電源線、控制線和信號線上產生的可重復性瞬變現象以及由隔離刀閘切合高壓母線產生的阻尼振蕩磁場現象。DOS 300能夠完成 IEC 61000-4-18標準要求的慢速阻尼振蕩波的測試以及IEC 61000-4-10阻尼振蕩磁場的測試（選配）。
> 5.7英寸彩色觸摸屏前面板操作
> 最高電壓可達3.3 kV
> 最高可輸出持續100 A/m磁場強度（選配）
> 內置三相耦合/去耦網絡，最大電流可達300 A
> LAN以太網接口，用于遠程控制
| 符合標準IEC 61000-4-18慢速阻尼振蕩波形 | |
| 試驗電壓范圍 | 0.2 kV ~ 3.3 kV，±10%（源端口） |
| 極性 | 正、負（磁場有正負極模式） |
| 源阻抗 | 200 Ω ± 20% |
| 上升時間 | 75 ns ± 20% |
| 重復頻率 | 1 Hz ~ 500 Hz可調 100 kHz (1 Hz ~ 50 Hz)、校驗頻率為40 Hz 1 MHz (1 Hz ~500 Hz)、校驗頻率為400 Hz |
| 震蕩頻率 | 100 kHz、1 MHz，±10% |
| 衰減率 | Pk5＞Pk1的50%，Pk10＜Pk1的50% |
| 脈沖持續時間 | 1 s ~ 99 s |
| 脈沖間隔 | 1 s ~ 99 s |
| 重復次數 | 1 ~ 999 |
| 觸發方式 | 自動、手動 |
| 同步 | 0° ~ 360°, 1°步進設置或隨機方式 |
| 耦合網絡 | 內置三相交、直流自動耦合/去耦網絡 |
| 符合標準IEC 61000-4-10阻尼振蕩磁場 | |
| 試驗電流范圍 | 5 A ~ 120 A ，±10% |
| 極性 | 正、負、先正后負 |
| 重復頻率 | 1 Hz ~ 500 Hz可調 100 kHz (1 Hz ~ 50 Hz)、校驗頻率為40 Hz 1 MHz (1 Hz ~500 Hz)、校驗頻率為400 Hz |
| 振蕩頻率 | 100 kHz、1 MHz，±10% |
| 衰減率 | Pk5＞Pk1的50%，Pk10＜Pk1的50% |
| 脈沖持續時間 | 1 s ~ 99 s |
| 脈沖間隔 | 1 s ~ 99 s |
| 重復次數 | 1 ~ 999 |
電源線、保險絲、測試線、接地線、使用說明書、檢驗報告、產品質保書
※ 具體附件規格及數量，請以實際裝箱單為準。
| 序號 | 型號 | 滿足標準及EUT帶載能力 |
| 1 | DOS 300(122X10) | 4U機箱，滿足IEC 61000-4-18標準，單相AC 220 V 10 A |
| 2 | DOS 300(1384016) | 4U機箱，滿足IEC 61000-4-18標準，三相AC 380 V 16 A/DC 400 V 16 A |
| 3 | DOS 300(138X16) | 4U機箱，滿足IEC 61000-4-18標準，三相AC 380 V 16 A |
| 4 | DOS 300(2XXX) | 4U機箱，滿足IEC 61000-4-10標準，無內置網絡 |
| 5 | DOS 300(3384016) | 4U機箱，滿足IEC 61000-4-10/IEC 61000-4-18標準，三相AC 380 V 16 A/DC 400 V 16 A |
| 6 | DOS 300.2(1384032) | 22U機柜，滿足IEC 61000-4-18標準，三相AC 380 V 32 A/DC 400 V 32 A |
| 7 | DOS 300.2(14410032) | 22U機柜，滿足IEC 61000-4-18標準，三相AC 440 V 32 A/DC 1000 V 32 A |
| 8 | DOS 300.2(169100100) | 22U機柜，滿足IEC 61000-4-18標準，三相AC 690 V 100 A/DC 1000 V 100 A |
| 9 | DOS 300.2(3100150100) | 22U機柜，滿足IEC 61000-4-10/IEC 61000-4-18標準，三相AC 1000 V 150 A/DC 1500 V 100 A |
| 10 | DOS 300.2(3384032) | 22U機柜，滿足IEC 61000-4-10/IEC 61000-4-18標準，三相AC 380 V 32 A/DC 400 V 32 A |
| 11 | DOS 300.2(3694032) | 22U機柜，滿足IEC 61000-4-10/IEC 61000-4-18標準，三相AC 690 V 32 A/DC 400 V 32 A |
| 12 | DOS 300.3(170150300) | 35U機柜，滿足IEC 61000-4-18標準，三相AC 700 V 300 A/DC 1500 V 300 A |

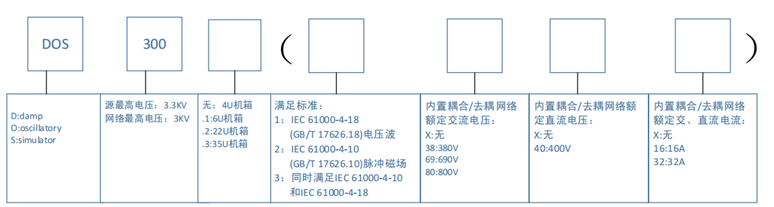

DOS 300系列命名參考：
以DOS 300(3384016)舉例：
舉例.png "以DOS-300(3384016)舉例.png")
