MFS 系列工頻磁場干擾模擬器是對電氣和電子產品的工頻磁場抗擾度試驗的特點和要求而專門設計的高可靠性測試儀器。該儀器完全符合IEC 61000-4-8和GB/T 17626.8標準的要求，可以為被試設備在工頻磁場的抗擾度試驗中提供一個準確依據。它可以模擬住宅、商業區、工礦企業和放電廠，以及中、高變電所的磁場環境。
典型測試連接示意圖：
> 5.7寸彩色觸摸屏前面板操作；
> 全兼容IEC 61000-4-8測試；
> 電壓、電流大于額定值電磁繼電器保護；
> 溫度保護功能；
> 通過Autolab軟件對試驗場強進行排程設置，節省試驗時間；
> 以太網RJ45接口，用于PC遠程控制；
> 打印測試報告。
符合標準 | IEC/EN 61000-4-8、GB/T 17626.8 |
MFS 400磁場強度 | TCXS111 單匝1m*1m正方形磁場線圈； 1-100A/m持續,100-400A/m(1-10s短時) |
MFS 1200磁場強度 | TCXS113三匝1 m*1 m正方形磁場線圈： 1-300 A/m持續；300-1200 A/m(1-10 s短時) |
磁場輸出精度 | 誤差小于設置輸出值的1dB （極小磁場強度如1A/m需試驗前手動調節校準） |
電流波形 | 50Hz/60Hz 正弦波 |
電流畸變率 | <5% |
波形間隔時間 | 1-9999s |
試驗持續時間 | 1-28800s |
觸發方式 | 自動、手動、外部信號觸發 |
磁場線圈尺寸 | 1m*1m或其他 |
磁場線圈形狀 | 矩形或其他 |
MFS主機、磁場線圈、電源電纜、EUT供電電纜、網線、電源線、接地線5米、出廠檢測報告、質保書、說明書

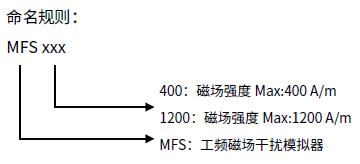

MFS 400 | 磁場強度Max:400A/m |
MFS 1200 | 磁場強度Max:1200A/m |
