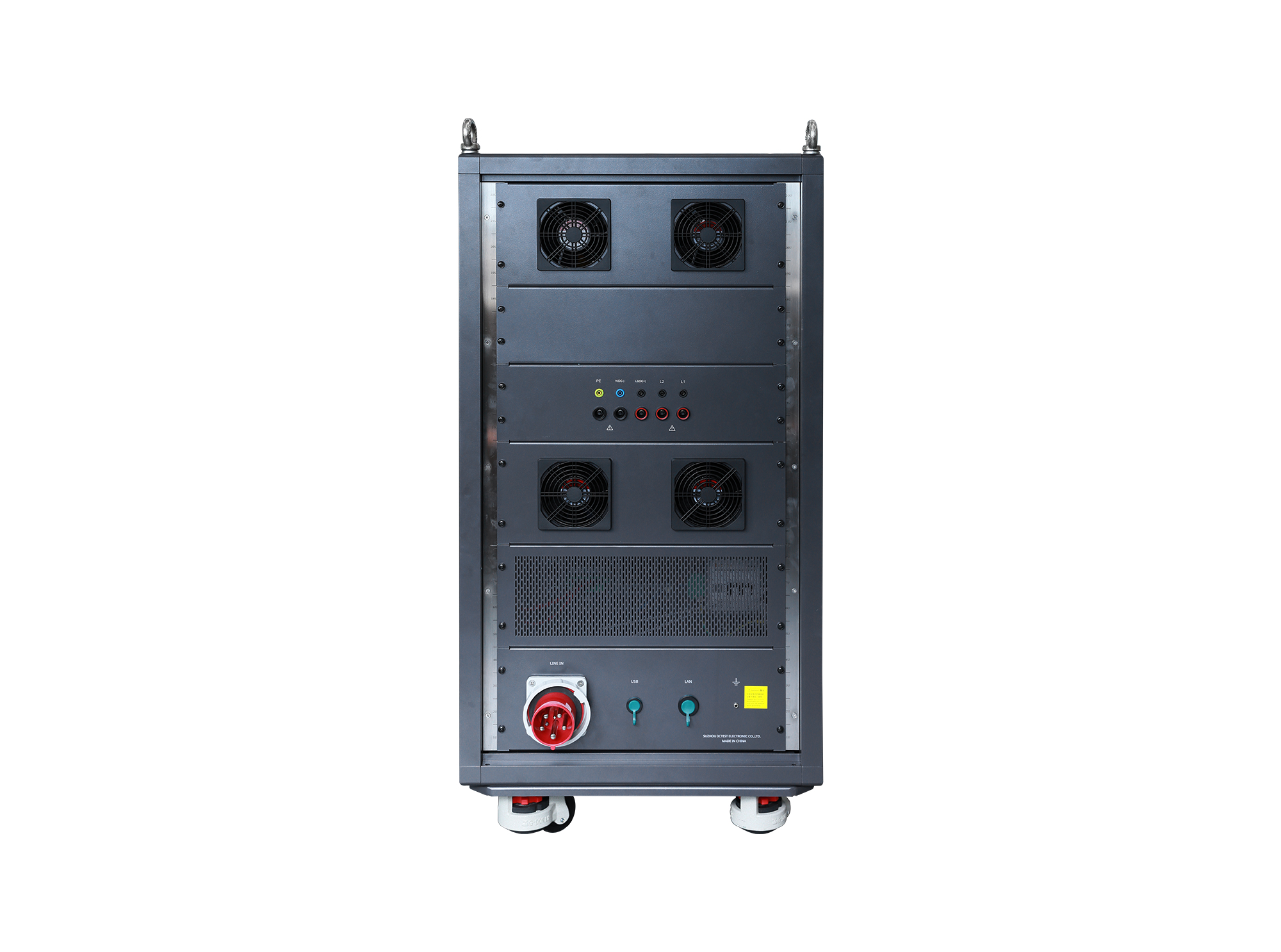

機載交直流電源特性測試系統

PPS 45C10

PPS 45C10機載交直流電源特性測試系統。具有高電壓/電流動態范圍，適用于航空領域的各種供電需求，無論負載情況如何，PPS 45C10輸出電壓的失真率均可保證低于0.3%，寬量程頻率可達到DC ~ 200 kHz。

產品概述

PPS 45C10不但基于實時處理器技術，而且配備了內置的高性能PC及配套測試軟件Corelab，其擁有的任意波形編輯功能，能輕松模擬各種復雜波形。Corelab為用戶提供多樣的預置波形片段和大量符合電磁兼容及航天標準的標準測試項目，此外其還擁有強大的報告功能，能夠產生測試或測量報告。

產品特點

> 支持諧波輸出

> 支持紋波閉環實驗

> 全功率四象限負載

> 支持頻率/幅度調制

> 遠端補償自適應功能

> 電源輸出功率最高20 kW

> 支持三相、單相和分相輸出

> 寬量程頻率范圍 DC ~ 200 kHz

> 輸出電壓、電流監測/保護功能

> 一體化的設計，質量可靠、外觀精美、操作舒適

> 滿足GJB181, MIL-STD-704, DO160S16, S18和HB 20326標準要求

> 以太網、RJ45接口, 用于PC遠程控制、打印測試報告

> 內置任意波形發生器, 用戶可輕松編輯任意波, 模擬復雜波形

> 支持交直流輸出，交流最大電壓可達450 V_rms, 電流105 A_rms；

直流（HDC）最大電壓可到636 V，電流105 A；

直流（LDC）最大電壓可到80 V，電流30A

產品標準

GJB標準

其他標準

行業應用

產品參數

技術參數

輸出功率	最高20 kW
輸出模式	交流、直流、交流+直流、直流+交流
交流最大電壓	L-N/0 V ~ 450 V L-L/0 V ~ 779 V @0.001 Hz ~ 200.00 Hz L-N/0 V ~ 400 V L-L/0 V ~ 692 V @0.001 Hz ~ 400.00 Hz L-N/0 V ~ 300 V L-L/0 V ~ 519 V @0.001 Hz ~ 1000.00 Hz
三相最大電流	35 A
單相最大電流	105 A
交流電流精度	±(0.1%+0.2% F.S.)
交流電壓精度	±(0.02%+0.02% F.S.)
直流最大電壓	± 636 V
直流最大電流	± 105 A
直流電流精度	±(0.1%+0.2% F.S.)
直流電壓精度	±(0.02%+0.02% F.S.)
電壓電流設置分辨率	0.01V/0.01A
電壓電流顯示分辨率	0.01V/0.01A
電源頻率	0 Hz ~ 1000 Hz（支持更高電源頻率，可定制）
電源頻率精度	±0. 1%
電源頻率設置分辨率	0.001 Hz
電源頻率顯示分辨率	0.001 Hz
諧波電壓	0 V ~ 20 V
諧波電壓設置分辨率	0.001 V
諧波電壓顯示分辨率	0.001 V
諧波頻率	1 kHz ~ 50 kHz（支持更高諧波頻率，可定制）
諧波頻率設置分辨率	0.001 Hz
諧波頻率顯示分辨率	0.001 Hz
電壓偏移	-10 V ~ 10 V
輸出電壓失真率	＜0.3%
相位角范圍	0° ~ 359.9°
相位精確度	±0.1°
相位設置分辨率	±0.1°
紋波（20Hz ~ 20 MHz）	Vpp≤ 2.4 V Vrms≤0.4 V 注：輸出紋波電壓為輸出直流電壓設定 500V，輸出空載，示波器交流耦合并 20MHz 帶寬限制

通用參數
