線路阻抗穩定網絡

LISN J50

線路阻抗穩定網絡LISN J50主要用于GJB151B-2013和MIL-STD-461E-1999測試中將零部件與電源隔離，并測量車輛、船舶和內燃機的干擾特性。阻抗完全滿足標準規定的特征。

下載手冊

立即詢單 加入對比欄 加入詢單籃

產品概述

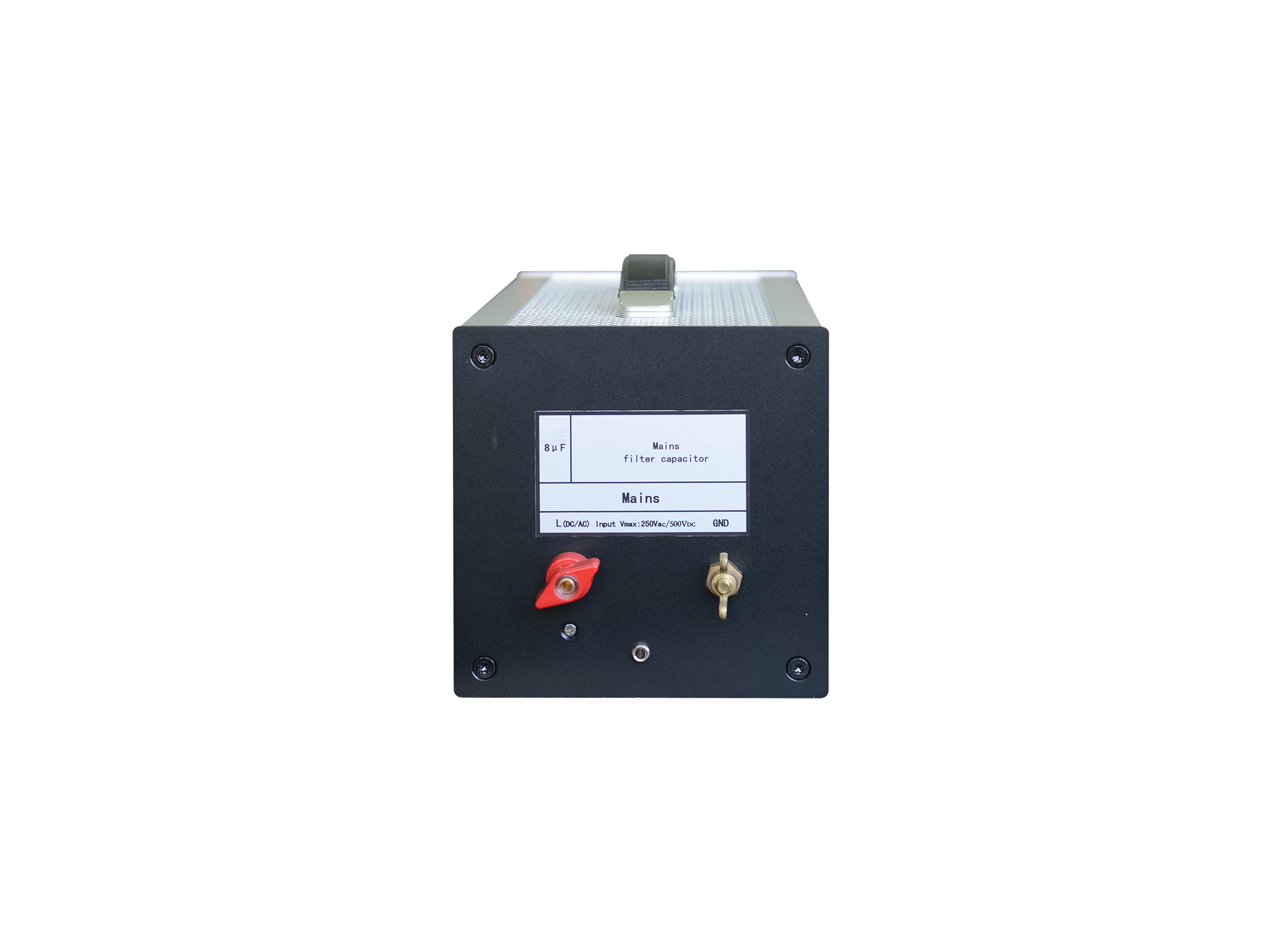

線路阻抗穩定網絡LISN J50主要用于GJB151B-2013和MIL-STD-461E-1999測試中將零部件與電源隔離，并測量車輛、船舶和內燃機的干擾特性。阻抗完全滿足標準規定的特征。EUT連接到面板的OUTPUT輸出端，電源端口連接到面板INPUT輸入端。EMI測量端口為標準N型接口。

設計原理:


產品標準

GJB標準

GJB 151B

其他標準

MIL-STD-461G

應用行業

軍工

產品參數

技術參數

符合標準：GJB151B-2013& MIL-STD-461E-1999
測試電壓Vmax	500VDC 250V 50/60Hz 135V 400Hz
測試電流Imax	50A
瞬時最大電流	75A
測試端子	N型
電感	50uH
耦合電容	0.25uF
阻抗頻率范圍	9KHz-30MHz

通用參數

產品配件

標配附件

主機1臺、說明書、檢測報告

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：人工電源網絡 下一頁：人工電源網絡 返回列表

機箱尺寸*	360mm160mm160mm (長寬深)
儀器重量*	約4KG
環境溫度	15-35℃
環境濕度	45% - 75%
氣壓范圍	86kPa – 106kPa
