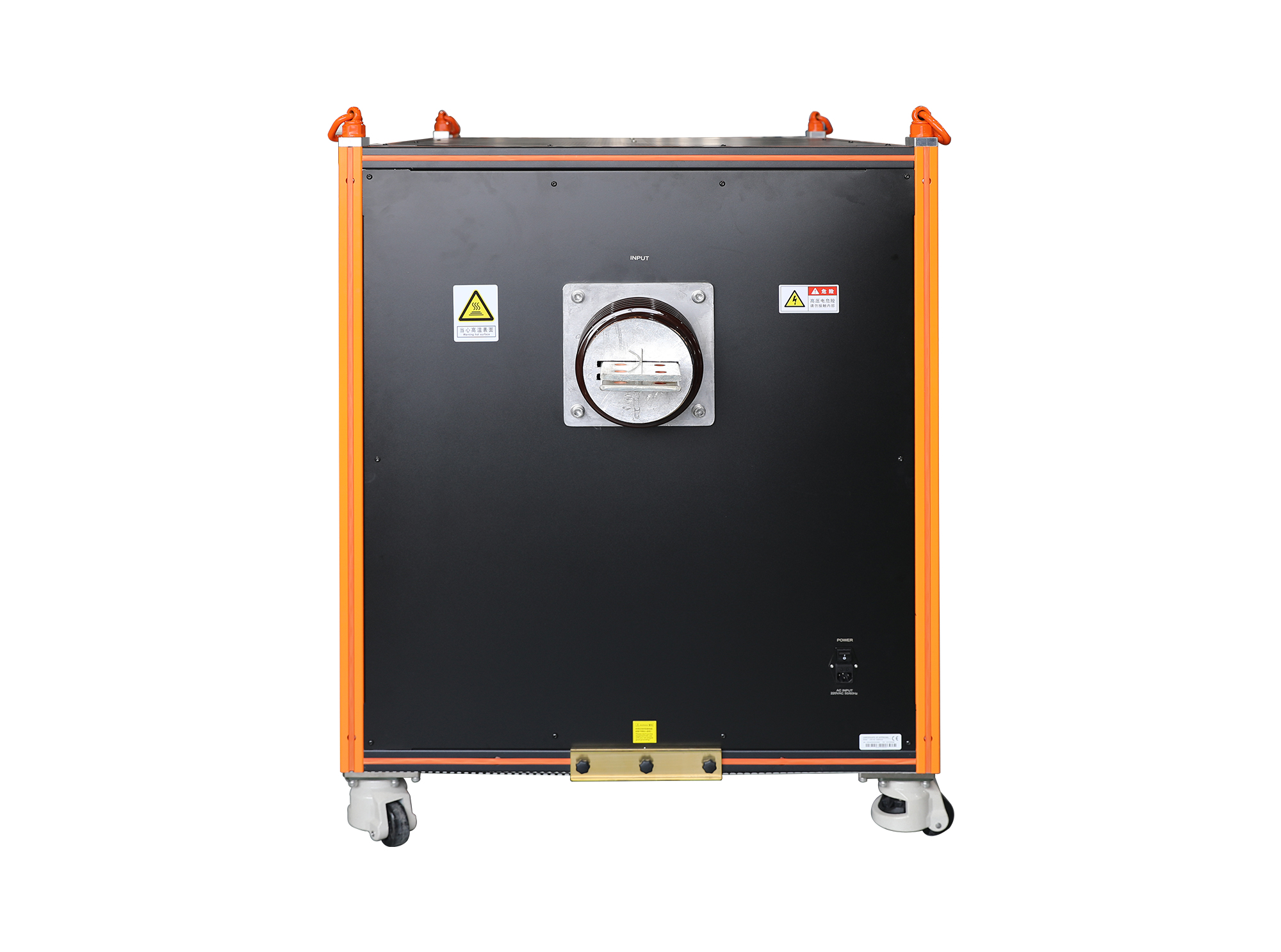

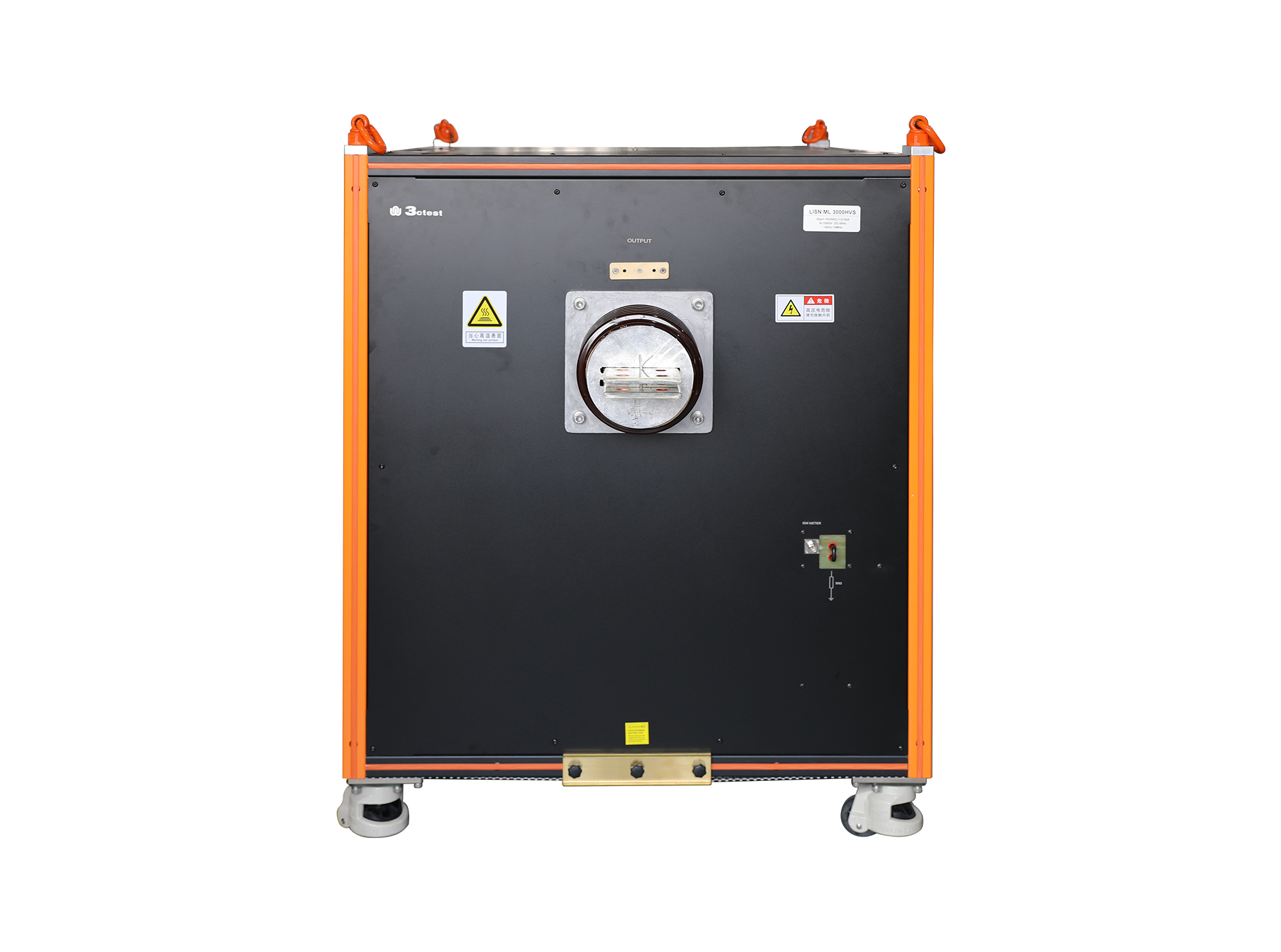

LISN ML 3000HVS人工電源網絡用于GJB 151B 及GJB 151A專用設備和分系統電磁發射和敏感度測量并為受試設備(EUT)提供規定的電源阻抗,其阻抗特性完全滿足標準要求。使用時,只需將EUT 連接到OUTPUT 輸出端,電源連接到INPUT 輸入端。EMI 測量端口采用標準N 型接口。
原理圖

可搭配LISN ML 3000HVS-Fixture校準:

測試電壓Vmax | 線電壓10.5K V , 50 Hz,DC 10.5KV |
測試電流Imax | 3150A |
測試端子 | N |
電感 | 50 μH |
阻抗 | 50 μH+5 Ω‖50 Ω |
耦合電容 | 0.25 μF |
阻抗頻率范圍 | 9 kHz-10 MHz |
測試線、短接端子、說明書, 接地線,旋鈕,校準報告
