本文主要進行EMC測試電流探頭選型差異性及影響因素探討，圍繞電流探頭核心技術指標進行介紹，根據EMC測試不同標準、不同測試項目對電流探頭的需求差異，分析了電流探頭選型的關鍵影響因素以及國內外主流廠家不同型號產品的對比，為EMC測試電流探頭選型提供了理論依據和合理建議。
第一章：電流探頭概述
核心作用：非接觸式信號捕獲
作為核心設備，它能非接觸式捕獲線纜或元件上的高頻電流信號，是進行傳導發射(CE)測試的關鍵。
工作原理：電磁感應轉化
基于電磁感應原理，探頭環繞被測導體，感應出與電流成正比的電壓信號，傳輸給分析儀器進行解析。
系統構成：完整測試鏈路
由探頭、連接線和示波器/頻譜分析儀組成閉環系統，實現從信號采集到數據分析的全流程。
電流探頭的分類
選型建議
根據測試目的選擇：注入探頭用于“抗擾度測試”（注入干擾），監測探頭用于“發射測試”（捕捉信號）

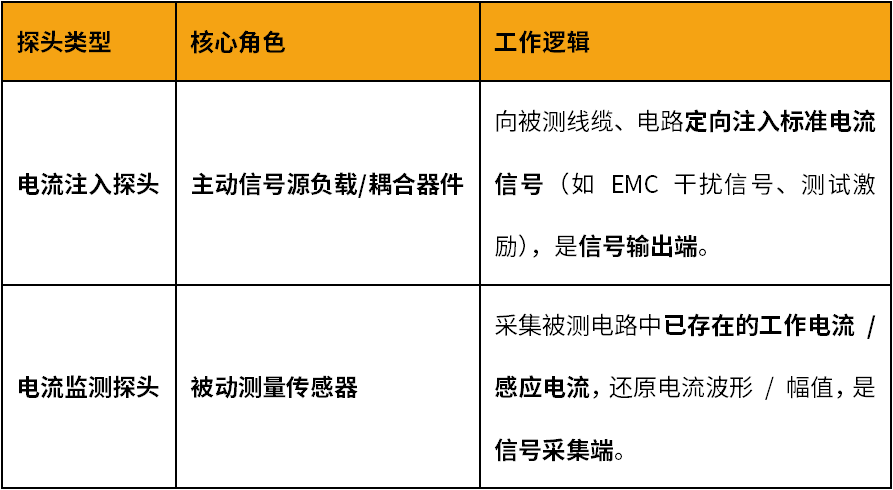

電流注入探頭和電流監測探頭的差異
功率與耐受能力定位不同
注入探頭：要承受信號源的輸出功率 / 驅動電壓（如 EMC 大電流注入的數瓦～上百瓦功率），設計重點是功率耐受、信號耦合效率。
監測探頭：無功率驅動需求，側重過流 / 過壓保護、電氣隔離，防止被測電路的高壓 / 大電流損壞探頭和后端測量儀器。
精度與性能側重不同
注入探頭：核心指標是注入電流的幅值精度、頻率響應一致性、耦合效率，保證注入的信號符合測試標準，自身測量精度并非核心。
監測探頭：核心指標是測量線性度、波形保真度、寬頻帶精度，追求對真實電流的無失真還原，滿足計量 / 測試的溯源要求
機械與耦合結構差異
注入探頭：多為閉合式耦合結構，需與被測線纜緊密耦合保證信號注入效率，部分為固定夾持式，強調耦合穩定性。
監測探頭：主流是鉗式開合結構，支持非侵入式在線測量，追求安裝便捷性和對線路的零擾動。
第二章：電流探頭的核心技術指標詳解
核心指標一：頻率響應（帶寬）
定義
指電流探頭能夠準確測量的頻率范圍，通常以增益下降3dB的點作為上下限頻率（fL, fH），帶寬BW = fH - fL。

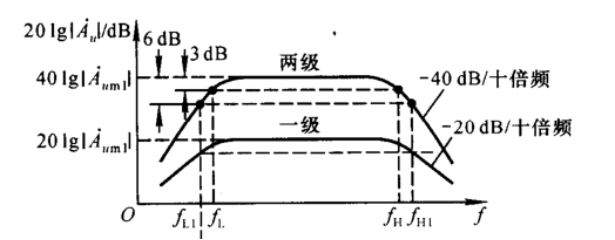

頻率響應曲線示意圖

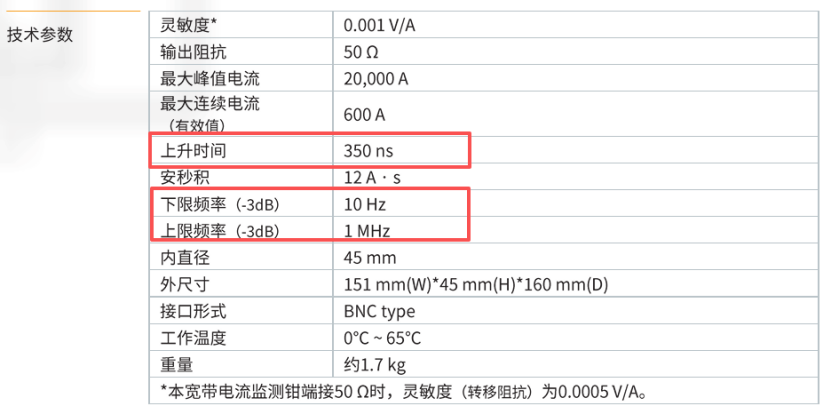

上升時間
通過上限頻率計算得到
重要性
連續波信號：超出帶寬會帶來至少3dB的測量誤差。
脈沖信號：帶寬不足會導致信號畸變，無法還原波形。
選型要點
建議探頭帶寬高于信號最高頻率的3-5倍，以確保測量準確性。
與帶寬一樣，建議選擇示波器上升時間比預期測量波形的最快上升時間快3-5倍的示波器。

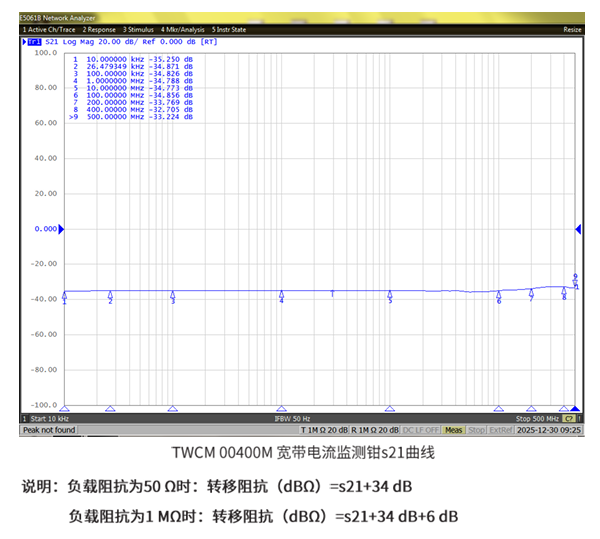

監測探頭頻率響應

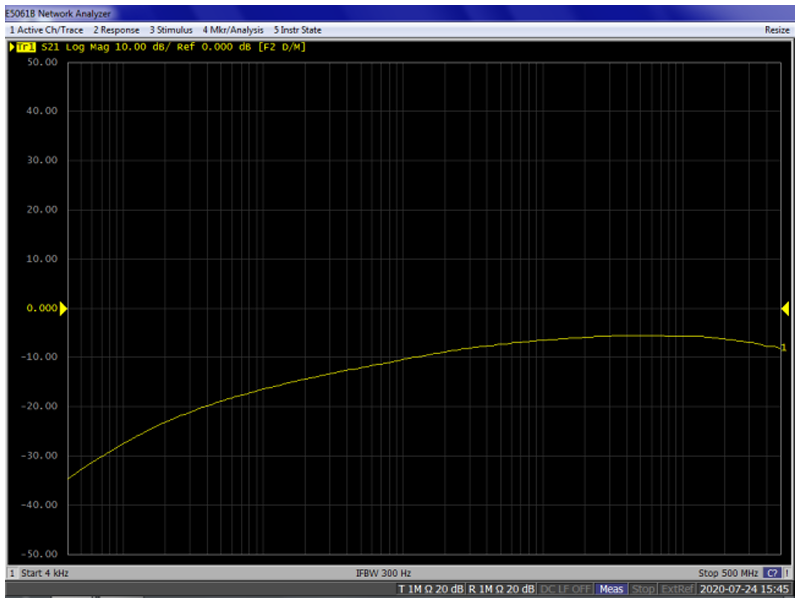

注入探頭頻率響應
核心指標二：轉移阻抗（靈敏度）
轉移阻抗（Transfer Impedance），也叫靈敏度。單位為V/A（或Ω），表示探頭將單位電流轉換為電壓信號的能力。
I: 被測電流
U: 示波器測量電壓
Zt: 探頭轉移阻抗
選型要點
探頭的轉移阻抗與測試儀器輸入阻抗有關。例如，在50Ω負載下的轉移阻抗通常是1MΩ高阻負載下的一半。
根據被測電流大小選擇合適的轉移阻抗，確保示波器獲得合適的信號幅度，既不飽和也不過小。
轉移阻抗是決定測量精度的核心參數，選型時需綜合考慮被測電流范圍與示波器輸入阻抗匹配。

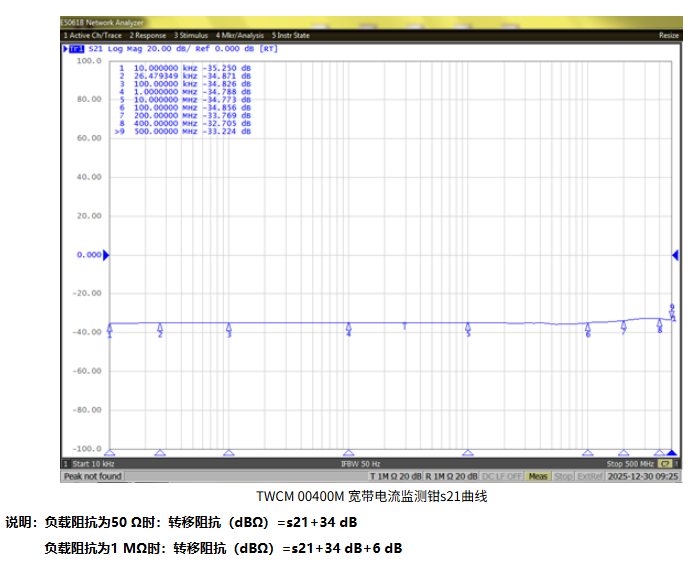

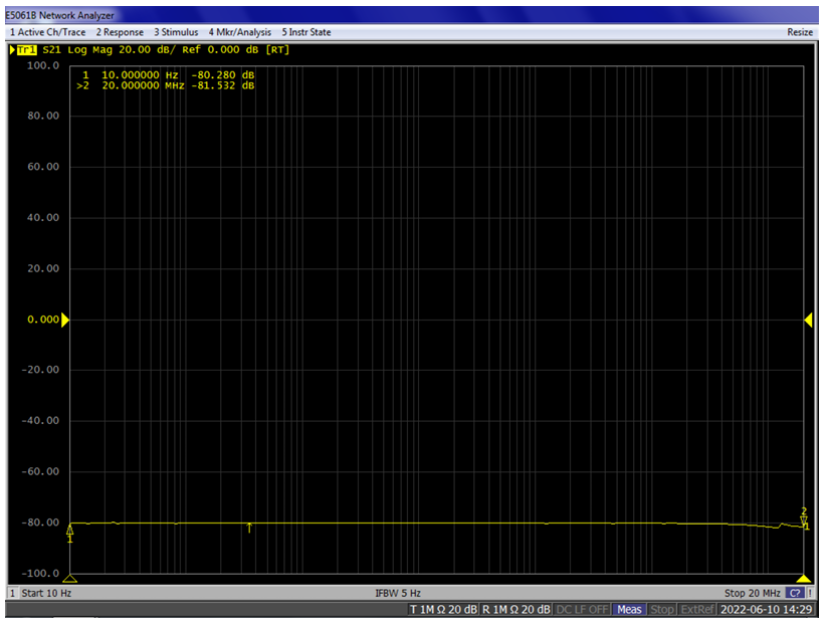

監測探頭轉移阻抗實測曲線
核心指標三：安秒積
電流探頭的固有參數，由磁芯材料和設計決定。表示最大脈沖電流(I)與脈沖寬度(t)的乘積。
若被測信號的I×t值超過探頭安秒積，磁芯會飽和，導致波形畸變，測量結果完全無效。
安秒積是由Maxwell方程中的電磁感應定律決定，具體影響因素有磁芯材料參數、尺寸及線圈匝數、取樣電阻阻值等等。
安秒積在測量中的意義是，超過電流鉗安秒積的波形不可測量。
選型關鍵
對于脈沖信號測試，必須確保探頭的安秒積大于被測信號的I×t值，防止磁芯飽和。

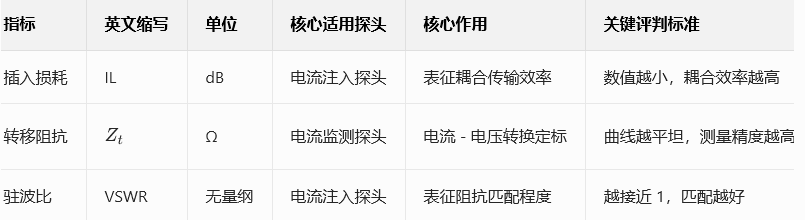

其他關鍵指標
第三章：電流探頭選型的關鍵影響因素
影響因素一：測試標準與要求
首先明確測試依據的標準，根據標準中規定的測試項目和頻率范圍來選擇符合要求的探頭，確保測試結果的有效性和認可度。

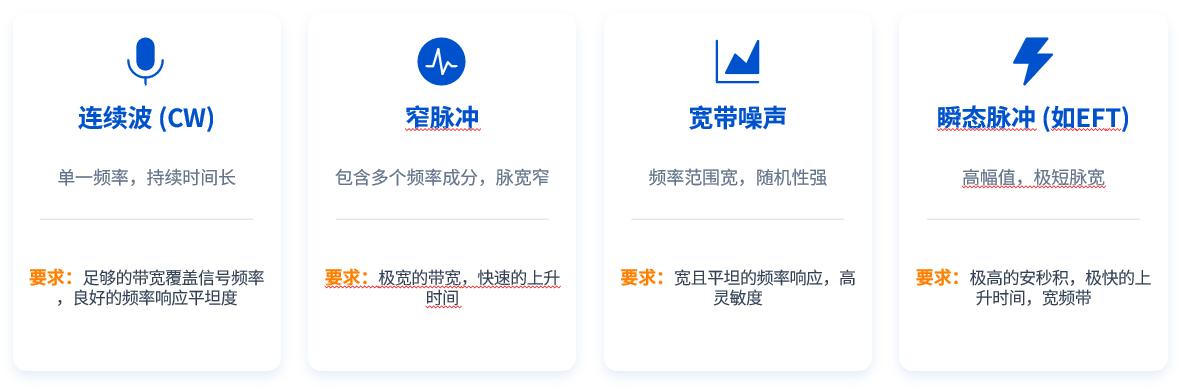

影響因素二：被測信號特性
不同信號類型（頻率成分、幅值、持續時間）決定了探頭的關鍵參數匹配。例如，面對瞬態大電流脈沖，必須優先考量探頭的安秒積和響應速度。

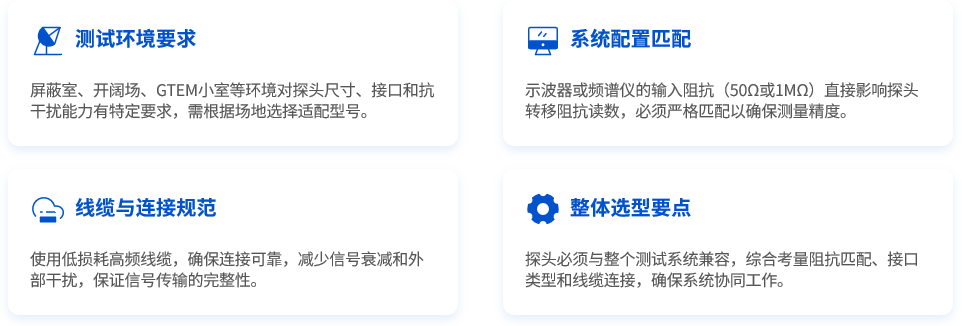

影響因素三：測試環境與系統配置
探頭不僅是獨立部件，更是系統的一環，環境適配與阻抗匹配是保證測量準確性的基石。
第四章：主流產品對比分析

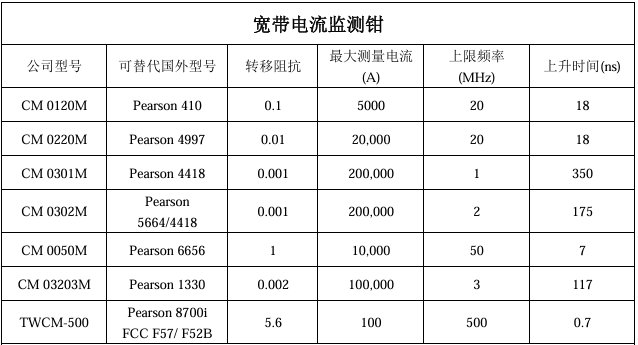

國內外主流品牌產品對比表

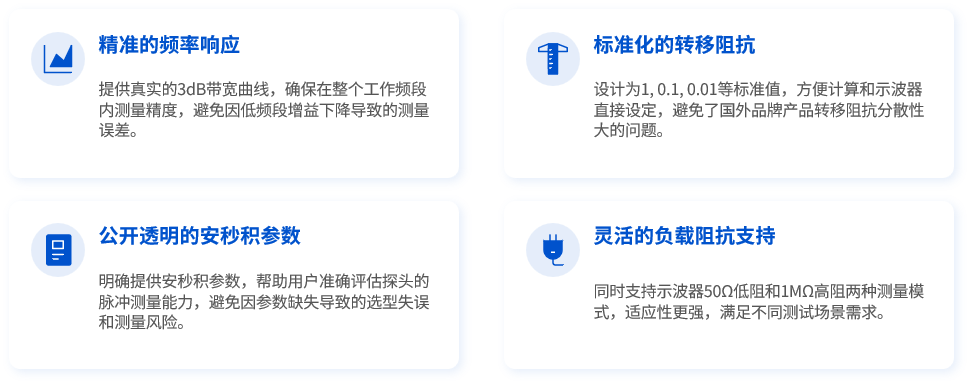

3CTEST產品優勢解析
3CTEST始終致力于為用戶提供高精度、高可靠性的測試測量解決方案，助力科研與工程創新。

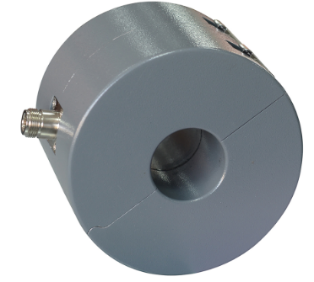

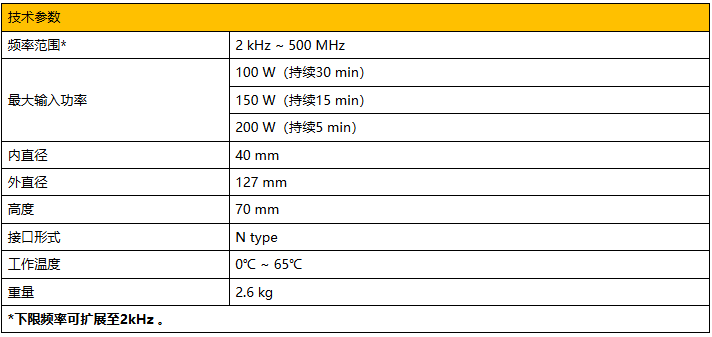

產品推薦-電流注入探頭
BCIP-500電流注入鉗可以將交變信號電流或脈沖信號電流通過電磁耦合方式傳遞給受試設備（EUT），具有波形無畸變、與EUT物理隔離等特點。本款電流注入鉗插入損耗極低，產生同樣的耦合電流，其所需的功放功率可以降低一半以上。
產品特點
插入損耗低，極大降低了滿足限值要求所需的射頻功放功率
頻率響應曲線平滑，大幅減小了大電流注入時功放輸出功率的起伏
頻帶寬，上限頻率達到500 MHz，寬帶脈沖信號注入波形無畸變
產品推薦-電流監測探頭
TWCM 00400M 寬帶電流監測鉗用于10 kHz ~ 400 MHz交變電流及時域脈沖電流的測量需要。通過電磁耦合方式將交變信號電流或脈沖信號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對400 MHz及以下交變信號、上升時間大于0.9 ns瞬態脈沖信號的測量需要。廣泛應用于電磁兼容傳導發射及傳導敏感度（抗擾度）測試。
特點
滿足10 kHz ~ 400 MHz交變信號電流測量需要
滿足上升時間大于0.9 ns時域脈沖電流測量需要
波形無畸變、與電流載體物理隔離
產品推薦-校準夾具

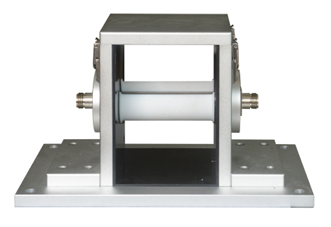

電流注入鉗校準夾具
電流監測鉗校準夾具
電流監測鉗校準夾具適用于GJB151C-2024 CS 114測試項。
第五章：總結與展望
核心總結
EMC測試電流探頭選型是系統性選型工程；
準確匹配測試需求與產品的核心技術指標（帶寬、轉移阻抗、安秒積）是選型的關鍵；
需綜合評估測試標準、信號特性及系統配置等多重因素，確保選型方案的科學性。
未來展望
隨著EMC測試要求提高，探頭將向更寬頻帶、更大動態范圍、更高精度及智能化方向發展；
新型磁性材料的應用將為探頭性能帶來新的突破，滿足日益復雜的測試需求。
