我們一般把安規電容稱之為X,Y電容，它根據IEC 60384-14:2005進行認證。那么怎么正確的選擇和使用X，Y電容才能夠符合安規的要求呢？下面我們從X，Y電容的基本特性和實際應用兩方面進行闡述。

(一)  X、Y電容兩者的基本特性

X電容雙稱為差模電容，經常性的出現在不會導致電沖擊危險的場合所使用的電容器或RC組件，X電容在電路中用于L-L之間，或L-N之間，從而起到差模濾波的效果，因此X電容也被稱做差模電容。我們把X電容疊加到電源本體上的脈沖峰值電壓（使用中可能承受的）大小，分為X1，X2，X3三類電容，下表1。

表1 X電容

Y電容稱為共模電容，它是一種使用在電容器失效是不會導致電擊危險的場合所使用的電容器或RC組件，使用L-PE, N-PE之間，得到共模濾波的效果，因此Y電容也稱為共模電容。這兩個Y電容連接的位置比較關鍵,一定要滿足相關的安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。Y電容屬安全電容,要求電容值不可過大,而耐壓必須較高，具體分類如表2。

表2 Y電容

Y電容量必須受到限制，從而達到控制在額定電壓及額定頻率作用下，流過它的漏電流的大小在相關標準的允許范圍內。例如，GJB151就規定Y電容的容量應不大于0.1uF。

另外要注意的是，Y電容除了要符合相應的電網電壓耐壓外，同時要求電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。

(二)  X、Y電容具體使用方法

在EMI濾波器的設計中X，Y電容是相當重要的。在EMC設計里，所有器件都不是理想，包括電容。在頻率范圍比較高的情況下，其寄生參數（寄生電容、寄生電感）是不可忽視的，而且往往是影響濾波性能的重要因素。

實際電容的等效電路見圖1：

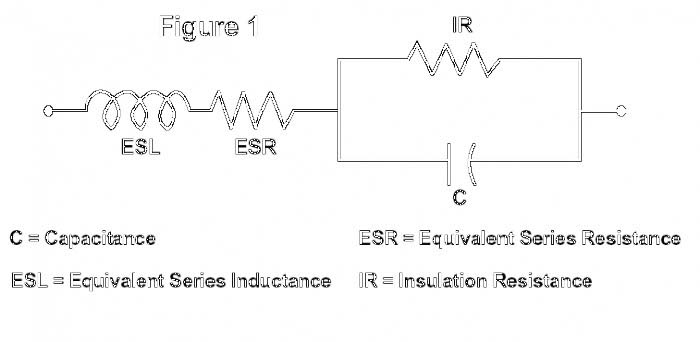

圖1 電容等效電路

圖中：
ESR：電容器的物理結構及引腳上不可避免的存在寄生電阻，我們稱之為Equivalent Series Resistance；
ESL：電容器將流過它的電流限制在一個給定的物理路徑上，對電流有一定的限制作用，形成了Equivalent Series Inductance；
IR：直流電壓加在電容上，并產生漏電電流，兩者之比稱為絕緣電阻。當電容較小時，主要取決于電容的表面狀態；當容量＞0.1uf時，主要取決于介質的性能。隨著頻率的升高，C的阻抗遠遠小于IR的阻抗，在EMC考慮的頻率范圍以內，可以忽略IR。
則電容阻抗曲線如圖2，插入損耗曲線如圖3：

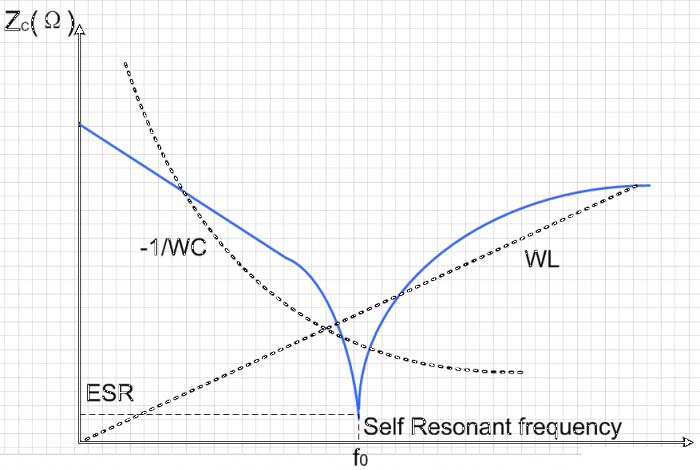

圖2 電容阻抗曲線

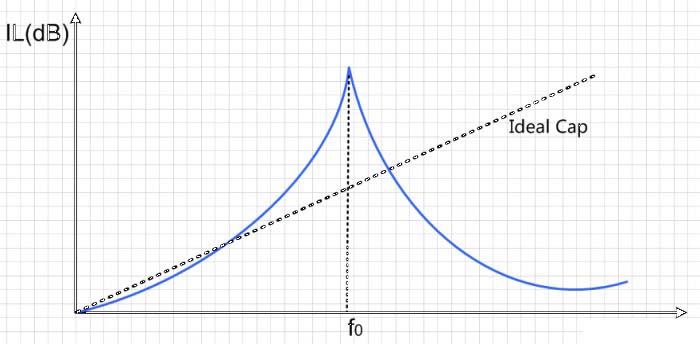

圖3 電容插入損耗曲線

上圖可見，因電ESL的存在，電容實際上是一個LC串聯諧振網絡，在諧振頻率上會發生諧振，諧振點上，阻抗很小，插損很大；當干擾頻率高于諧振點后，電容呈現電感的阻抗特性，頻率越高，阻抗越大，電容的濾波效果越差。這在實際工程中必須引起足夠的重視。

所以要濾除高頻的電磁干擾，一定要使電容器的諧振頻率高于干擾頻率。但有時也利用電容這個特性對特定頻率的干擾進行有效的濾波，通過調整諧振點，使諧振點在干擾頻率附近。提高諧振頻率的方法使減小引線電感和電容，但有時為了要濾除頻率較低的干擾信號必須使用較大的電容，或者是人為的通過延長電容管腳來增加引線電感。

這便出現了矛盾：為提高高頻的濾波效果，需要使用容量較小的電容，而小電容對低頻的濾波效果又很差，需要增加大電容進行補償，如何兼顧高頻和低頻的濾波要求？通過實踐，我們總結了一個實用的方法，即用一個大電容和一個小電容并聯起來使用的解決方案。其插入損耗曲線如圖4所示：

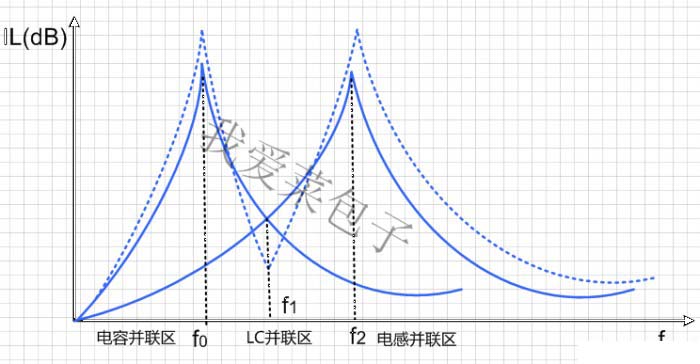

圖4 電容并聯插入損耗曲線

在大電容諧振頻率及小電容諧振頻率之間，其中大電容呈現電感特性，小電容呈現電容特性，實際上是一個LC并聯網絡，此LC并聯網絡在某一頻率上會產生并聯諧振。

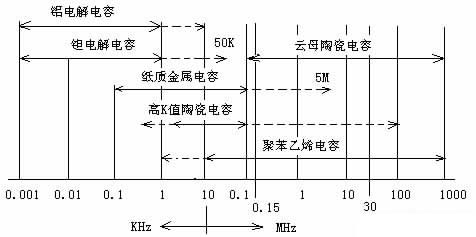

另外，選擇適當種類的電容也十分重要。而陶瓷電容具有較好的高頻特性，最常用的濾波電容，但它的容量隨工作電壓、電流頻率、時間和環境溫度等變化。圖5給出幾種常用電容的使用頻率范圍：
