TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB 151C-2024和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以最高100 Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，最高滿足1000 V脈沖峰值線性調節。
TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB 151C-2024和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以最高100 Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，最高滿足1000 V脈沖峰值線性調節。TPS-CS106設計基于第三代智能化控制平臺，獨特的彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只需在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試，測試過程自動執行，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。
> 5.7英寸彩色觸摸屏前面板操作
> 滿足GJB151A、152A、151B、151C中的CS106測試要求
> 滿足MIL-STD-461F中的CS106測試要求
> 脈沖重復頻率最高100 Hz
> 多種故障自動判斷
> EUT帶載電流高達300 A
> 兼容新老標準
設備型號 | TPS-CS106 | TPS-CS106 (1000V) |
測試電壓范圍 | 0 ~ 600 V（連續可調） | 0.15 μs ：0 ~ 600 V（連續可調） |
5 μs/10 μs ：0 ~ 1000 V（連續可調） | ||
校準電壓 | 100 V ~ 600 V， ±10% | 0.15 μs ：100 V ~ 600 V， ±10% |
5 μs/10 μs ：100 V ~ 1000 V， ±10% | ||
GJB 151A-1997 GJB 152A-1997波形參數、阻抗 | 0.15 μs脈沖寬度（50% ~ 0%） | ≤ 0.15 μs (源阻抗< 5 Ω) |
5 μs脈沖寬度（50% ~ 0%） | ≤ 5 μs (源阻抗< 2 Ω) | |
10 μs脈沖寬度（50% ~ 0%） | ≤ 10 μs (源阻抗< 1 Ω) | |
GJB 151B-2013 GJB 151C-2024 MIL-STD-461F 波形參數、阻抗 | 上升時間（0% ~ 100%） | 1.5 μs±0.5 μs |
下降時間（100% ~ 0%） | 3.5 μs±0.5 μs | |
脈沖寬度（0% ~ 0%） | 5.0 μs (1±20%) (源阻抗< 2 Ω) | |
脈沖寬度（0% ~ 0%） | 10.0 μs (1±20%)(源阻抗< 1 Ω) | |
反向過沖幅度 | ≤ 30% Vp | |
反向過沖持續時間 | ≤ 20 μs | |
輸出極性 | 正、負（0.15 μs僅正） | |
觸發 | 外部、自動、手動 | |
脈沖重復頻率 | 標配：1 ~ 20 pps 可定制配置：1 ~ 50 pps (0.15 μs) 1 ~ 100 pps (5 μs & 10 μs) | |
外部相位同步 | 0° ~ 360°，電源頻率50 Hz ~ 1000 Hz；可異步 | |
并聯模式 | 耦合器內置 | |
串聯模式 | 5 μs/10 μs 耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A可選，更高電流可定制） 0.15 μs耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A 可選，更高電流可定制） | |
輸出端口 | 4 mm插頭 | |
校準電阻 | 外置 | |

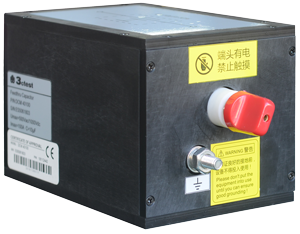

1 | 校準電阻模塊CS106-5Ω | 無感電阻：5 Ω 尺寸：65 mm(W)*88 mm(H)*32 mm(D) 重量：0.1 kg |
|
說明書、測試線、電源線、保險絲、扁平接地線、檢驗報告、產品質保書 ※ 具體附件規格及數量，請以實際裝箱單為準。 | |||
600V系統配置（50A）： | |||
1 | 微秒脈沖變壓器TPT-600-5 | 用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |  |

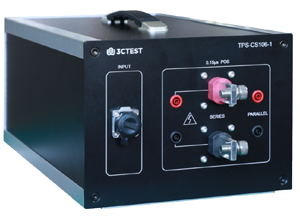

2 | 0.15 μs波形模塊TPS-CS106-100 | 用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：6.5 kg |
|
600V系統配置（300A）： | |||
3 | 微秒脈沖變壓器TPT-600-5 | 用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
4 | 0.15 μs波形模塊TPS-CS106-100 | 用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：6.5 kg |
|
1000V系統配置（50A）： | |||

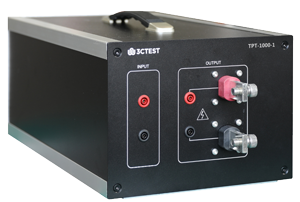

1 | 微秒脈沖變壓器TPT-1000-1 | 用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 1000 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
2 | 0.15 μs波形模塊TPS-CS106-100 | 用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)* 450 mm(D) 重量：6.5 kg |
|
1000V系統配置（300A）： | |||
3 | 微秒脈沖變壓器TPT-1000-1 | 用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 1000 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
4 | 0.15 μs波形模塊TPS-CS106-100 | 用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)* 450 mm(D) 重量：6.5 kg |
|
