TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB 151C-2024和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以最高100 Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，最高滿足1000 V脈沖峰值線性調節。TPS-CS106設計基于第三代智能化控制平臺，獨特的彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只需在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試，測試過程自動執行，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。
> 5.7英寸彩色觸摸屏前面板操作
> 滿足GJB151A、152A、151B、151C中的CS106測試要求
> 滿足MIL-STD-461F中的CS106測試要求
> 脈沖重復頻率最高100 Hz
> 多種故障自動判斷
> EUT帶載電流高達300 A
> 兼容新老標準
| 技術參數 | ||
|
設備型號 |
TPS-CS106 |
TPS-CS106 (1000V) |
|
測試電壓范圍 |
0 ~ 600 V（連續可調） |
0.15 μs ：0 ~ 600 V（連續可調） |
|
5 μs/10 μs ：0 ~ 1000 V（連續可調） |
||
|
校準電壓 |
100 V ~ 600 V， ±10% |
0.15 μs ：100 V ~ 600 V， ±10% |
|
5 μs/10 μs ：100 V ~ 1000 V， ±10% |
||
|
GJB 151A-1997 GJB 152A-1997 波形參數、阻抗 |
0.15 μs脈沖寬度（50% ~ 0%） |
≤ 0.15 μs (源阻抗< 5 Ω) |
|
5 μs脈沖寬度（50% ~ 0%） |
≤ 5 μs (源阻抗< 2 Ω) |
|
|
10 μs脈沖寬度（50% ~ 0%） |
≤ 10 μs (源阻抗< 1 Ω) |
|
|
GJB 151B-2013 GJB 151C-2024 MIL-STD-461F 波形參數、阻抗 |
上升時間（0% ~ 100%） |
1.5 μs±0.5 μs |
|
下降時間（100% ~ 0%） |
3.5 μs±0.5 μs |
|
|
脈沖寬度（0% ~ 0%） |
5.0 μs (1±20%) (源阻抗< 2 Ω) |
|
|
脈沖寬度（0% ~ 0%） |
10.0 μs (1±20%)(源阻抗< 1 Ω) |
|
|
反向過沖幅度 |
≤ 30% Vp |
|
|
反向過沖持續時間 |
≤ 20 μs |
|
|
輸出極性 |
正、負（0.15 μs僅正） |
|
|
觸發 |
外部、自動、手動 |
|
|
脈沖重復頻率 |
標配：1 ~ 20 pps 可定制配置：1 ~ 50 pps (0.15 μs) 1 ~ 100 pps (5 μs & 10 μs) |
|
|
外部相位同步 |
0° ~ 360°，電源頻率50 Hz ~ 1000 Hz；可異步 |
|
|
并聯模式 |
耦合器內置 |
|
|
串聯模式 |
5 μs/10 μs 耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A可選，更高電流可定制） 0.15 μs耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A 可選，更高電流可定制） |
|
|
輸出端口 |
4 mm插頭 |
|
|
校準電阻 |
外置 |
|
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 220 V，±10%，50/60 Hz |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
機箱尺寸 |
4U 450mm(W)*190mm(H)*620mm(D) |
|
儀器重量 |
約20 kg |
|
溫度范圍 |
15 ℃ ~ 35 ℃ |
|
濕度范圍 |
45% ~ 75% |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
| 標配附件 | |||
|
1 |

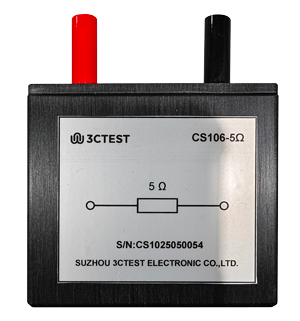

校準電阻模塊CS106-5Ω |
無感電阻：5 Ω 尺寸：65 mm(W)*88 mm(H)*32 mm(D) 重量：0.1 kg |
|
|
說明書、測試線、電源線、保險絲、扁平接地線、檢驗報告、產品質保書 ※ 具體附件規格及數量，請以實際裝箱單為準。 |
|||
|
600V系統配置（50A）： |
|||
|
1 |

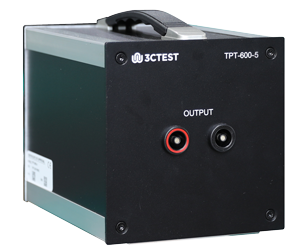

微秒脈沖變壓器TPT-600-5 |
用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
 |
|
2 |

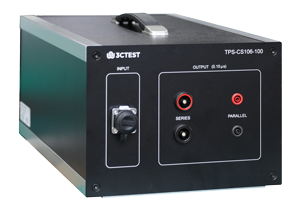

0.15 μs波形模塊TPS-CS106-100 |
用于輸出0.15 μs波形
耦合脈沖電壓：Max 600 V 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：6.5 kg |
|
|
600V系統配置（300A）： |
|||
|
3 |

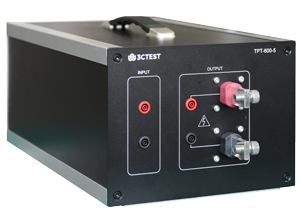

微秒脈沖變壓器TPT-600-5 |
用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
|
4 |

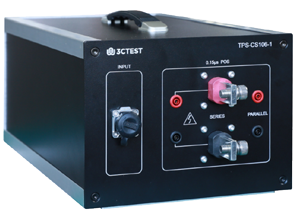

0.15 μs波形模塊TPS-CS106-100 |
用于輸出0.15 μs波形
耦合脈沖電壓：Max 600 V 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：6.5 kg |
|
|
1000V系統配置（50A）： |
|||
|
1 |
微秒脈沖變壓器TPT-1000-1 |
用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 1000 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
|
2 |
0.15 μs波形模塊TPS-CS106-100 |
用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 50 A 尺寸：250 mm(W)*195 mm(H)* 450 mm(D) 重量：6.5 kg |
|
|
1000V系統配置（300A）： |
|||
|
3 |
微秒脈沖變壓器TPT-1000-1 |
用于5 μs、10 μs波形耦合 耦合脈沖電壓：Max 1000 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)*450 mm(D) 重量：15.5 kg |
|
|
4 |
0.15 μs波形模塊TPS-CS106-100 |
用于輸出0.15 μs波形 耦合脈沖電壓：Max 600 V 副邊通流能力：Max 300 A 尺寸：250 mm(W)*195 mm(H)* 450 mm(D) 重量：6.5 kg |
|
|
選配附件 |
|||
|
1 |
穿心電容器 DCM 4032 |
電壓：500 V AC ，電流：32 A 電容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|
|
2 |
穿心電容器 DCM 4050 |
電壓：500 V AC ，電流：50 A 電容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|
|
3 |
穿心電容器 DCM 40100 |
電壓：500 V AC ，電流：100 A 電容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|
|
4 |
人工電源網絡 LISN J50 |
電壓：500 V DC 250 V AC 50/60Hz，135V AC 400Hz 電流：50 A 感量：50 μH 尺寸：160 mm(W)*175 mm(H)*410 mm(D) 重量：4 kg |
|
