EDS 10IC靜電放電發生器針對人體模型(HBM)和機械模型(MM)的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試。符合ESDA、JEDEC和MIL等相應標準的要求，同時完全滿足上述所有標準中最嚴酷等級的靜電電壓要求。
特點：
> 全新三代控制平臺 ，觸摸屏智能化控制
> 最低電壓5 V，1 V步進精準調節電壓
> 可完成單次或自動放電測試，可設置次數、頻率等參數

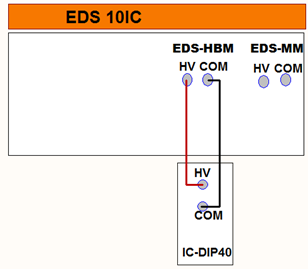

測試連接示意圖1 EDS-HBM：
測試連接示意圖2 EDS-MM:
|
技術參數 |
|
|
HBM短路電流參數 |
|
|
放電電容 |
100 pF |
|
放電電阻 |
1500 Ω |
|
脈沖幅度 |
5 V ~ 8000 V (5% ± 5 V) |
|
峰值電流Ips |
0.17 A ± 10% @250 V 0.33 A ± 10% @500 V 0.67 A ± 10% @1000 V 1.33 A ± 10% @2000 V 2.67 A ± 10% @4000 V 5.33 A ± 10% @8000 V |
|
上升時間 |
2 ns ~ 10 ns |
|
脈沖寬度 |
150 ns ± 20 ns |
|
振鈴幅度 |
<15%峰值電流 |
|
HBM 500 Ω電阻電流參數 |
|
|
峰值電流Ipr |
375 mA ~ 550 mA @1000V 1.5 A ~ 2.2 A @4000V |
|
Ipr/Ips |
≥63% |
|
上升時間 |
5 ns ~ 25 ns |
|
MM短路電流參數 |
|
|
放電電容 |
200 pF |
|
放電電阻 |
0 Ω |
|
脈沖幅度 |
5 V ~ 1000 V (5% ± 5 V) |
|
峰值電流Ip1 |
0.44 A ± 20% @25 V 0.88 A ± 20% @50 V 1.75 A ± 10% @100 V 3.5 A ± 10% @200 V 7.0 A ± 10% @400 V |
|
Ip2/Ip1 |
67% ~ 90% |
|
周期 |
66 ns ~ 90 ns |
|
MM 500 Ω電阻電流參數 |
|
|
峰值電流Ipr |
0.85 A ~ 1.2 A @400 V |
|
100 ns電流值 I100 |
0.23 A ~ 0.40 A @400 V |
|
I200/I100 |
30% ~ 55% |
|
標配附件 |
|||
|
1 |
測試線 |
型號：EDS 10IC-line1/line2 測試連接使用 |
 |
|
2 |
測試座 |
型號：IC-DIP40 放置IC芯片使用 |
 |
|
電源線、接地線、測試線、測試座IC-DIP40、使用說明書、檢驗報告、產品質保書 ※ 具體附件規格及數量，請以實際裝箱單為準。 |
|||
| 選配附件 | |||
| 1 |
測試座 |
型號：SCTS TO-56 放置TO56封裝被測設備使用 |
 |
|
|
|||
