DOS-CS116高頻阻尼瞬態脈沖發生器是為了滿足標準GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024 CS116和MIL-STD-461E/F/G CS116而專門設計的一款高端發生器。該發生器可以產生頻率從10 kHz到100 MHz之間的6種阻尼正弦（余弦）波形。用于所有飛機、水面艦船、潛艇、空間及地面系統的互聯電纜和電源電纜的傳導敏感度試驗。
特點：
> 5.7英寸彩色觸摸屏前面板操作
> 符合GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024以及MIL-STD-461 E/F/G中的CS116標準
> 10 kHz到100 MHz 六段輸出頻率
> 6合1輸出端口，操作簡便

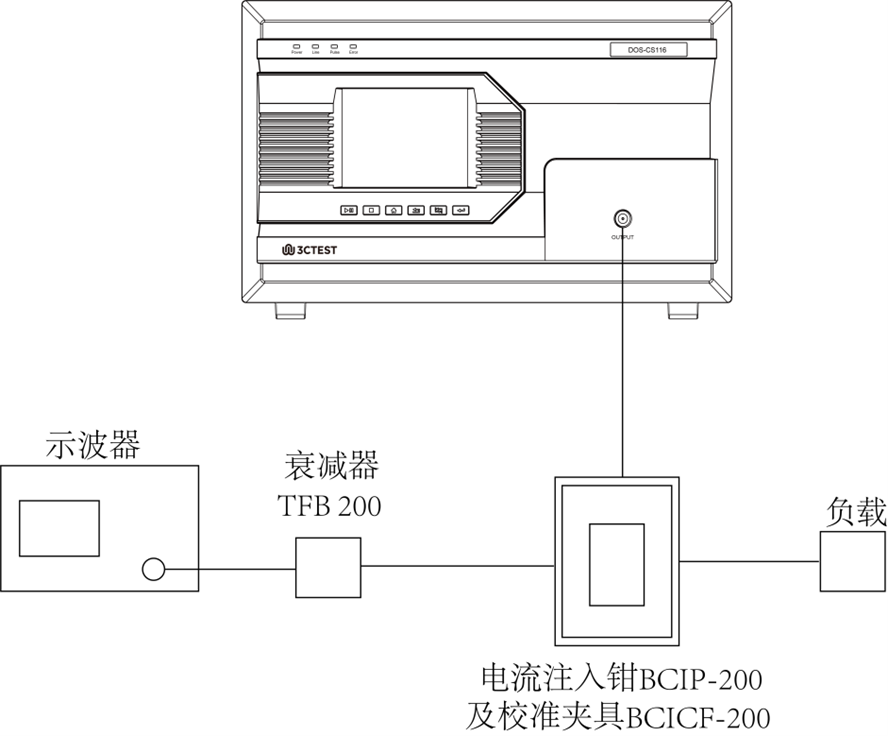

校準連接示意圖：

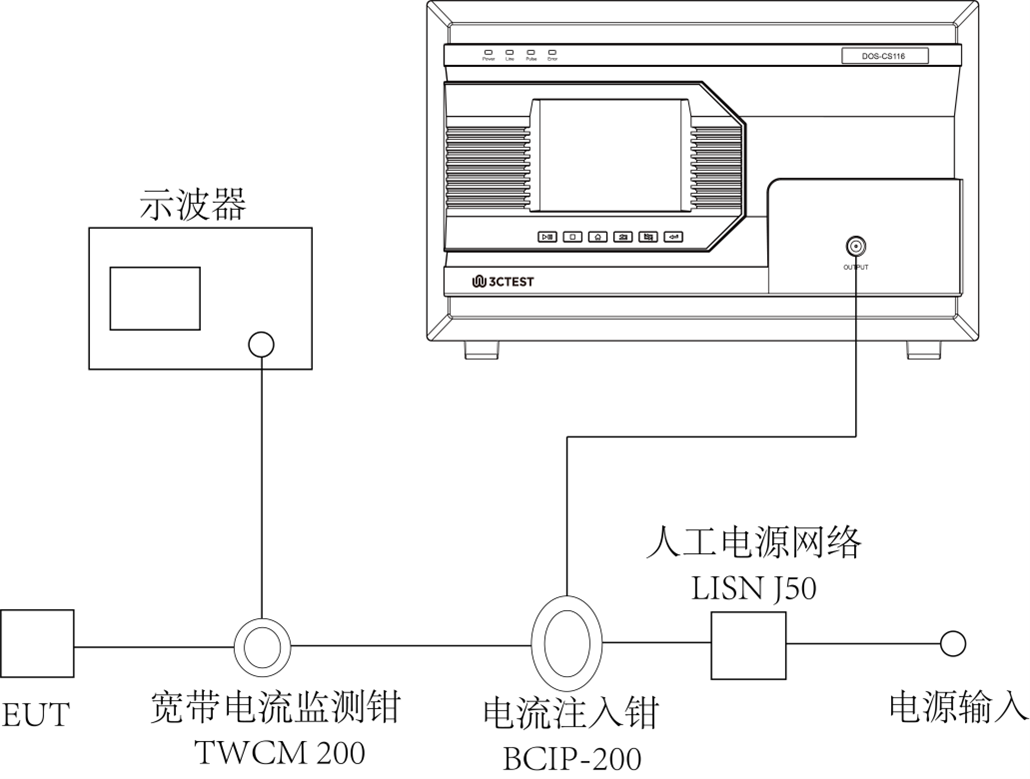

典型的測試連接示意圖：
|
技術參數 |
||
|
振蕩頻率（±10%） |
10 kHz 、100 kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz |
|
|
最大測試電流（環路阻抗100 Ω） |
10 kHz |
≥0.1 A |
|
100 kHz |
≥1 A |
|
|
1 MHz |
≥10 A |
|
|
10 MHz |
≥10 A |
|
|
30 MHz |
≥10 A |
|
|
100 MHz |
≥3 A |
|
|
輸出阻抗 |
＜100 Ω |
|
|
阻尼因子（Q） |
15 ± 5 |
|
|
重復率 |
1 s ~ 9 s |
|
|
輸出接口 |
N型 |
|
|
通用參數 |
||
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
|
工作電源范圍 |
AC 220 V，±10%，50 Hz（±5%） |
|
|
保險絲 |
6A |
|
|
最大功耗 |
200 W |
|
|
機箱尺寸 |
6U 450 mm(W)*280 mm(H)*620 mm(D) |
|
|
重量 |
約26.5 kg |
|
|
環境溫度 |
15℃ ~ 35℃ |
|
|
相對濕度 |
45% ~ 75% |
|
|
大氣壓力 |
86 kPa ~ 106 kPa |
|
|
標配附件 |
|||
|
測試線、電源線、接地線、保險絲、使用說明書、檢驗報告、產品質保書 |
|||
|
選配附件 |
|||
|
1 |
電流注入鉗 |
型號：BCIP-200 |
|
|
頻率范圍：10 kHz ~ 200 MHz |
|||
|
最大輸入功率： 100 W（持續30 min）
150 W（持續15 min）
200 W（持續5 min） |
|||
|
接口形式 ：N type |
|||
|
內直徑：40 mm；外直徑：127 mm |
|||
|
厚度：90 mm |
|||
|
2 |
電流注入鉗校準夾具 |
型號：BCICF-200 |
|
|
頻率：DC ~ 200 MHz |
|||
|
特性阻抗：50 Ω |
|||
|
電壓駐波比：≤2 |
|||
|
內長：100 mm；內寬：127 mm；內高：135 mm |
|||
|
3 |
高壓同軸負載 |
型號：HCL 50N |
|
|
頻率范圍：DC ~ 200 MHz |
|||
|
阻抗：50 Ω；功率：5 W |
|||
|
4 |
衰減器 |
型號：TFB 200 |
|
|
頻率：DC ~ 400 MHz |
|||
|
輸入阻抗：50 Ω |
|||
|
電壓衰減比：200:1 |
|||
|
衰減：DC ~ 100 MHz：46 dB ± 1 dB；100 MHz ~ 400 MHz：46 dB ± 3 dB |
|||
|
平均功率：5 W |
|||
|
5 |
寬帶電流監測鉗 |
型號：TWCM-200 |
|
|
頻率：1 kHz ~ 200 MHz |
|||
|
內直徑：40 mm；外直徑：127 mm;高度：40 mm； |
|||
|
接口形式：N type |
|||
|
射頻電流：2 A；脈沖電流：100 A |
|||
|
6 |
人工電源網絡 |
型號：LISN J50 |
|
|
頻率：9 kHz ~ 30 MHz |
|||
|
測試電流Imax：50 A |
|||
|
瞬時最大電流：75 A |
|||
|
電感：50 μH；耦合電容：0.25 μF |
|||
|
測試端子：N type |
|||
|
7 |
人工電源網絡 |
型號：LISN ML 200HVS |
|
|
頻率：9 kHz ~ 30 MHz |
|||
|
測試電流 Imax：200 A |
|||
|
電感：50 μH；耦合電容：0.25 μF |
|||
|
測試端子：N type |
|||
|
注意：本發生器僅匹配BCIP-200和BCICF-200及FCC相關產品。 |
|||
