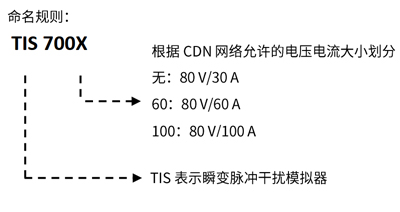

TIS 瞬變脈沖干擾模擬器系列集成了ISO 7637-2標準要求的試驗脈沖P1/1b/2a/3a/3b/6電源線試驗以及ISO 7637-3標準要求的信號線和數據線試驗。TIS 系列模擬器不僅能夠滿足全球眾多汽車制造商的標準要求,還能根據用戶需要定制各種波形模擬發生器。其具有更高的脈沖電壓、頻率，可以自由設定，用于尋找被測品的敏感點，遠超出標準的要求。內置耦合網絡的輸入與LDS 200系列、APS系列的輸出相連，可作為統一的中央輸出端口（被試設備）。不同的模擬器均由數據總線互聯、并通過以太網連接至遠程PC端組成一套完整的測試系統。
特點：
> 5.7英寸彩色觸摸屏,前面板操作
> EUT負載能力80 V、60 A
> 電源線試驗脈沖P1/1b/2a/3a/3b/6
> 信號線和數據線快慢脈沖試驗
> 具有DUT電壓、電流檢測及過流保護功能
> 內置電源投切開關
> 內置耦合網絡可作為統一的中央輸出（EUT）端口
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

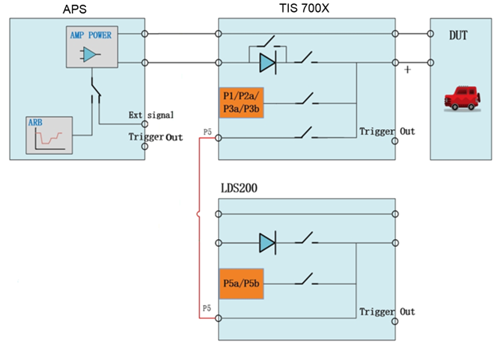

測試連接示意圖：
|
技術參數 |
|
|
測試電壓 |
3 V ~ 600 V |
|
極性 |
負 |
|
上升時間Tr |
0.5 μs ~ 1 μs |
|
1.5 μs ~ 3 μs 無負載 |
|
|
持續時間Td |
50 μs ± 20% 無負載 |
|
12 μs ± 20% 2 Ω匹配負載 |
|
|
1 ms ± 20% 無負載 |
|
|
1 ms ± 20% 50 Ω匹配負載 |
|
|
2 ms ± 20% 無負載 |
|
|
1.5 ms ± 20% 10 Ω匹配負載 |
|
|
0.2 ms ± 20% 無負載 |
|
|
0.3 ms ± 20% 無負載 |
|
|
0.5 ms ± 20% 無負載 |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
試驗次數 |
1 ~ 9999 |
|
DUT電壓監控 |
10:1 |
|
DUT電流監控 |
40 A : 1 V |
|
脈沖間隔 |
0.2 s ~ 999 s (其中最小間隔根據輸出電壓) |
|
測試電壓 |
3 V ~ 600 V |
|
極性 |
負 |
|
上升時間Tr |
<3 μs |
|
持續時間Td |
0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms |
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
測試電壓 |
3 V ~ 200 V |
|
極性 |
正 |
|
上升時間Tr |
0.5 μs ~ 1 μs |
|
1.5 μs ~ 3 μs 無負載 |
|
|
持續時間Td |
50 μs ± 20% 無負載 |
|
12 μs ± 20% 2 Ω匹配負載 |
|
|
1 ms ± 20% 無負載 |
|
|
1 ms ± 20% 50 Ω匹配負載 |
|
|
2 ms ± 20% 無負載 |
|
|
1.5 ms ± 20% 10 Ω匹配負載 |
|
|
0.2 ms ± 20% 無負載 |
|
|
0.3 ms ± 20% 無負載 |
|
|
0.5 ms ± 20% 無負載 |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
試驗次數 |
1 ~ 9999 |
|
DUT電壓監控 |
10:1 |
|
DUT電流監控 |
40 A : 1 V |
|
脈沖間隔 |
0.2 s ~ 999 s(其中最小間隔根據輸出電壓) |
|
耦合方式 |
ICC, DCC |
|
測試電壓 |
|
|
極性 |
脈沖3b為正，脈沖3a為負 |
|
上升時間Tr |
5 ns ± 30% 50 Ω負載 |
|
5 ns ± 30% 1000 Ω負載 |
|
|
持續時間Td |
150 ns ± 45 ns 50 Ω負載 |
|
150 ns ± 45 ns 1000 Ω負載 |
|
|
源阻抗 |
50 Ω |
|
脈沖個數 |
1 ~ 200 |
|
脈沖群間隔時間 |
50 ms ~ 999 ms |
|
脈沖頻率 |
0.1 kHz ~ 200 kHz |
|
測試持續時間 |
1 s ~ 50000 s |
|
耦合方式 |
CCC，DCC |
|
輸出方式 |
源端口輸出：BNC |
|
電源端口輸出：同軸端子 |
|
|
測試電壓 |
3 V ~ 600 V |
|
極性 |
負 |
|
上升時間Tr |
60 μs |
|
持續時間Td |
|
|
源阻抗 |
2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω |
|
通用參數 |
|||
|
供電電壓 |
AC 220 V，±10%，45 Hz ~ 65 Hz |
||
|
環境溫度 |
15 ℃ ~ 35 ℃ |
||
|
相對溫度 |
35% RH ~ 85% RH（無凝露） |
||
|
外形尺寸 |
TIS 700輸出電流30 A 4U機箱 |
TIS 700-60輸出電流60 A，4U機箱 |
TIS 700-100輸出電流100 A 6U機箱 |
|
重量 |
TIS 700約20 kg |
TIS 700-60約20 kg |
TIS 700-100約20 kg |
|
觸發方式 |
自動觸發、手動觸發、外部觸發 |
||
|
網絡 |
內置耦合/去耦網絡80 V/60 A 最大電流可達100 A（需定制） |
||
|
輸入 |
被試設備供電 |
直流電壓從APS或其他直流電源輸入 |
|
|
脈沖5,7 |
通過TIS 700系列的網絡疊加脈沖5和脈沖7 |
||
|
輸出 |
從LDS200輸入 |
中央被試設備輸出端口 |
|
|
同軸輸出端口 |
連接符合ISO7637-3標準要求的電容耦合鉗 |
||
|
標配附件 |
||||
|
主機一臺、說明書、檢測報告、產品質保書、測試線、電源線、DUT電源線、接地線 |
||||
|
選配附件 |
||||
|
ISO 7637-3校準附件 |
||||
|
1 |
電流注入 BCIP7637-3 |
頻率范圍：4 kHz ~ 100 MHz |
|
|
|
2 |
校準夾具 BCICF-200 |
頻率范圍：DC-200 MHz |
|
|
|
特性阻抗：50 Ω |
||||
|
3 |
直接電容耦合DCC-100nF |
容值：100 nF |
|
|
|
耐壓值：200 V |
||||
|
4 |
直接電容耦合DCC-100pF |
容值：100 pF |
|
|
|
耐壓值：200 V |
||||
|
5 |
直接電容耦合 DCC-470pF |
容值：470 pF |
|
|
|
耐壓值：200 V |
||||
|
6 |
電容耦合夾V-EFTC |
耦合電容：100 pF-200 pF DC 5 kV |
|
|
|
ISO 7637-2校準附件 |
||||
|
7 |
校準電阻 PVK |
型號 |
阻抗 [Ω] |
|
|
PVK 05 |
0.5 |
|||
|
PVK 1 |
1 |
|||
|
PVK 2 |
2 |
|||
|
PVK 4 |
4 |
|||
|
PVK 10 |
10 |
|||
|
PVK 20 |
20 |
|||
|
PVK 30 |
30 |
|||
|
PVK 50 |
50 |
|||
|
其他附件 |
||||
|
8 |
軟件 |
計算機聯機控制軟件AutoLab，支持windows 7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；它能夠自動/手動識別所連接的AutoLab測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
||
