技術參數

最大測試電流

≥5 A（環路阻抗100 Ω）

重復頻率

1 Hz ~ 50 Hz

上升時間（10% ~ 90%）

≤2 ns

下降時間（90% ~ 10%）

≤2 ns

脈沖寬度（90% ~ 90%）

≥30 ns

輸出阻抗

50 W

輸出接口

N型

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 220 V，±10%，50 Hz（±5%）

保險絲

6A

最大功耗

200 W

機箱尺寸

4U 450 mm(W)*190 mm(H)*620 mm(D)

重量

約18 kg

環境溫度

15℃ ~ 35℃

相對濕度

45% ~ 75%

大氣壓力

86 kPa ~ 106 kPa

標配附件

測試線、電源線、接地線、保險絲、使用說明書、檢驗報告、產品質保書

選配附件

電流注入鉗及校準夾具（必選，兩種方案可選）

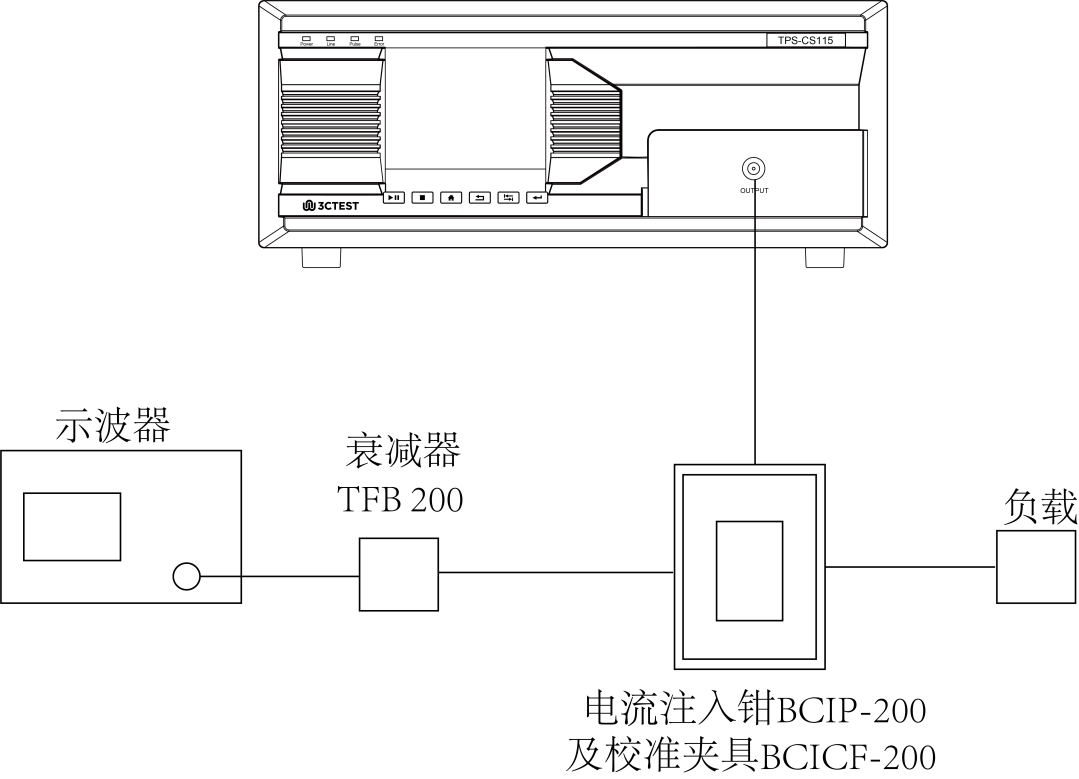

方案1：電流注入鉗BCIP-200+電流注入鉗校準夾具BCICF-200

1

電流注入鉗

型號：BCIP-200

頻率范圍：10 kHz ~ 200 MHz

最大輸入功率：

100 W（持續30 min）

150 W（持續15min）

200 W（持續5 min）

接口形式 ：N type

內直徑：40 mm；外直徑：127 mm 高度：90 mm

2

電流注入鉗校準夾具

型號：BCICF-200

頻率：DC ~ 200 MHz

特性阻抗：50 Ω

電壓駐波比：≤2

內長：100 mm；內寬：127 mm 內高：135 mm

方案2：電流注入鉗BCIP-400+電流注入鉗校準夾具BCICF-400

3

電流注入鉗

型號：BCIP-400

頻率范圍：4 kHz ~ 400 MHz

最大輸入功率：

100 W（持續30 min）

150 W（持續15 min）

200 W（持續5 min）

接口形式 ：N type

內直徑：40 mm；外直徑：127 mm; 高度：70 mm

4

電流注入鉗校準夾具

型號：BCICF-400

頻率：DC ~ 400 MHz

特性阻抗：50 Ω

電壓駐波比：≤3.5

內長：80 mm；內寬：127 mm;內高：135 mm

5

高壓同軸負載

型號：HCL 50N

頻率范圍：DC ~ 200 MHz

阻抗：50 Ω；功率：5 W

6

衰減器

型號：TFB 200

頻率：DC ~ 400 MHz

輸入阻抗：50 Ω

電壓衰減比：200:1

衰減：DC ~ 100 MHz：46 dB ± 1  dB；100 MHz ~ 400 MHz：46 dB ± 3  Db

平均功率：5 W

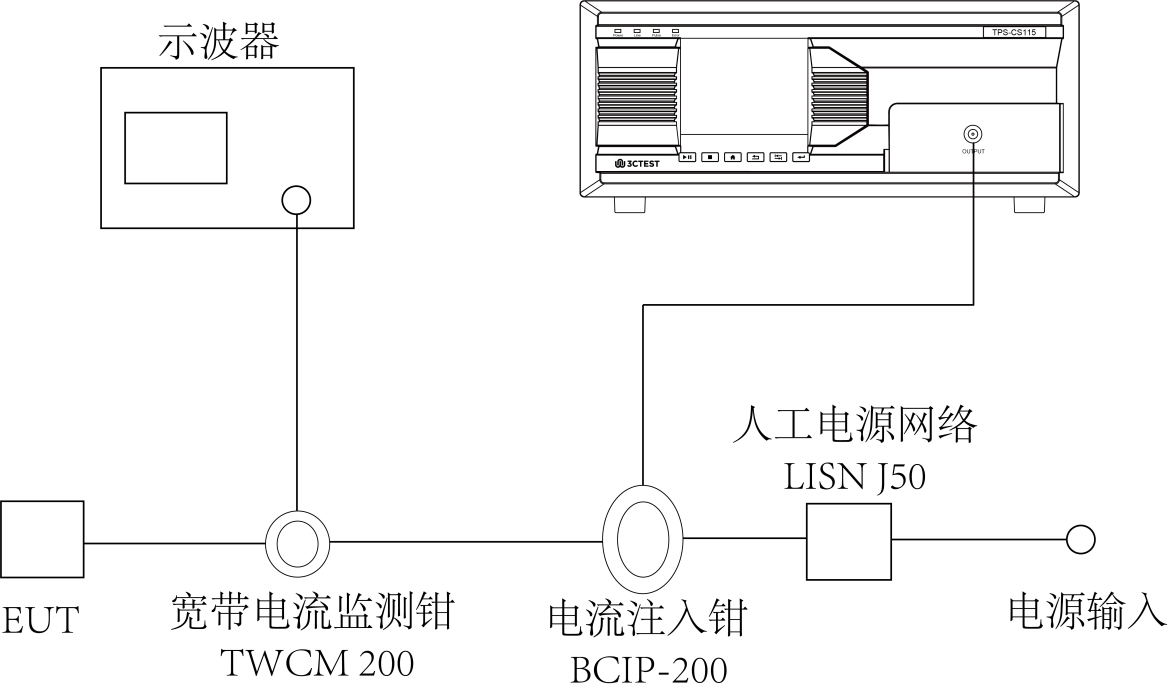

7

寬帶電流監測鉗

型號：TWCM-200

頻率：1 kHz ~ 200 MHz

內直徑：40 mm；外直徑：127 mm

高度：40 mm；接口形式：N type

射頻電流：2 A；脈沖電流：100 A

8

人工電源網絡

型號：LISN J50

頻率：9 kHz ~ 30 MHz

測試電流Imax：50 A

瞬時最大電流：75 A

電感：50 μH；耦合電容：0.25 μF

測試端子：N type

9

人工電源網絡

型號：LISN ML 200HVS

頻率：9 kHz ~ 30 MHz

測試電流Imax：200 A

電感：50 μH；耦合電容：0.25 μF

測試端子：N type

注意：本發生器僅匹配BCIP-200和BCICF-200或BCIP-400和BCICF-400及FCC相關產品。
