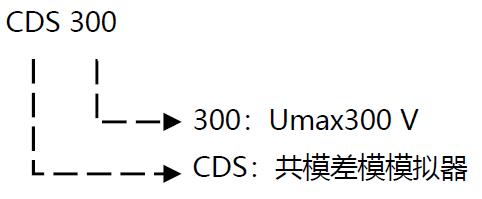

命名規則：
|
連續模式下的輸出技術參數 |
|
|
測試頻率 |
DC, 162/3 Hz，50 Hz和60 Hz |
|
開路電壓 |
1 V ~ 30 V |
|
信號等級 |
（0.1-30）V均方根值或直流 |
|
測試等級1 |
1 V，連續 |
|
測試等級2 |
3 V，連續 |
|
測試等級3 |
10 V，連續 |
|
測試等級4 |
30 V，連續 |
|
輸出阻抗 |
50 W±10% |
|
總諧波失真 |
<10%(正弦波) |
|
直流紋波 |
<5% |
|
短時模式下的輸出技術參數 |
|
|
測試頻率 |
DC, 162/3 Hz，50 Hz和60 Hz |
|
開路電壓 |
10 V ~ 330 V |
|
信號等級 |
（1~330）V均方根值或直流 |
|
測試等級1 |
10 V，持續時間 1 s |
|
測試等級2 |
30 V，持續時間 1 s |
|
測試等級3 |
100 V，持續時間 1 s |
|
測試等級4 |
300 V，持續時間 1 s |
|
輸出阻抗 |
50 W±10% |
|
總諧波失真 |
<10%(正弦波) |
|
相位同步 |
0°±5% |
|
直流紋波 |
< 5% |
|
下降/上升時間 |
1 μs-5 μs之間 |
|
頻率范圍 |
10 Hz-165 kHz |
|
信號等級 |
（0.1-30）V均方根值 |
|
測試等級1 |
1 V-0.1 V-1 V |
|
測試等級2 |
3 V-0.3 V-3 V |
|
測試等級3 |
10 V-1 V-10 V |
|
測試等級4 |
30 V-3 V-30 V |
|
輸出阻抗 |
50 W±10% |
|
總諧波失真 |
<1%(正弦波) |
|
差模電壓干擾測試技術參數 |
|
|
頻率范圍 |
2 kHz~150 kHz |
|
波形： |
正弦，總諧波畸變<5% |
|
開路電壓： |
0.1 V ~ 20 V |
|
負載阻抗： |
10 Ω±30% |
|
差模電流干擾測試技術參數 |
|
|
頻率范圍 |
2 kHz~150 kHz |
|
最大電流 |
5 A |
|
負載阻抗 |
1 Ω±0.3 Ω |
|
BNC輸出 |
10:1（0.1 V/A） |
|
通用參數 |
|
|
供電電壓 |
AC 110/220 V, ±10%,45 Hz~65 Hz |
|
環境溫度 |
15 ℃ ~ 35 ℃ |
|
外形尺寸 |
22U |
|
重量 |
約100 kg |
|
附件 |
|
|
說明書、測試線、保險絲、接地線、射頻電纜、網線、電源線 |
|
|
選配附件 |
|
|
1、耦合網絡CN416M2/M3-32 |
EUT電壓范圍: 單相2線或3線，32 A， 250 V AC/DC 試驗電壓范圍: DC-300V 頻率范圍: DC（162/3 Hz、50 Hz、60 Hz）2 kHz~150 kHz |
|
2、耦合網絡CN416M4N-32 |
EUT電壓范圍: 三相4線，32 A，線-地 250 V AC/DC 試驗電壓范圍: DC-300 V 頻率范圍: DC（162/3 Hz、50 Hz、60 Hz） 2 kHz~150 kHz |
|
3、耦合網絡CN416M5-32 |
EUT電壓范圍: 三相5線，32 A，線-地 250 V AC/DC 試驗電壓范圍: DC-300 V 頻率范圍: DC（162/3 Hz、50 Hz、60 Hz）2 kHz~150 kHz |
|
4、耦合去耦網絡 CDN416T2 |
頻率范圍: 2 kHz ~150 kHz，線數: 2， 最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block |
|
5、耦合去耦網絡 CDN416T4 |
頻率范圍: 2 kHz ~ 150 kHz，線數:4， 最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block |
|
6、耦合去耦網絡 CDN416T8 |
頻率范圍: 2 kHz ~ 150 kHz，線數: 8， 最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block |
|
7、隔離變壓器 |
根據客戶選擇單相或者三相電源的功率進行配置選擇。用于進行IEC/EN 61000-4-16的耦合去耦波形測試 |
|
8、CoreLab抗擾度測試軟件 |
支持Windows 7及以上,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的CoreLab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
9、耦合去耦網絡CDN419M3-32 |
EUT電壓范圍: 單相3線，32 A, 250 V AC/DC 頻率范圍: 2 kHz~150 kH |
|
10、耦合去耦網絡CDN419M4N-32 |
EUT電壓范圍: 三相4線，32 A，線-地250 V AC/DC 頻率范圍: 2 kHz~150 kH |
|
11、差模電流測試模塊WCT 20
|
頻率范圍：2 kHz ~ 150 kHz 最大電流：5 A 最大電壓：＜22 V 阻抗：1 Ω±0.3 Ω |
|
12、差模電壓測試模塊R419-10 |
差模電壓測試匹配模塊，電阻值：10 Ω |
|
13、平衡非平衡阻抗轉換器Balun50/10
|
特性阻抗：50 Ω/10 Ω 頻率范圍：2 kHz~150 kHz 最大輸入電壓（Vpp）：400 V |
|
14、耦合網絡 CN14598-19 |
EUT最大電壓: 250 V AC EUT最大電流: 32 A |
|
15、差模電流測試模塊RJJF-100 |
100 Ω |
