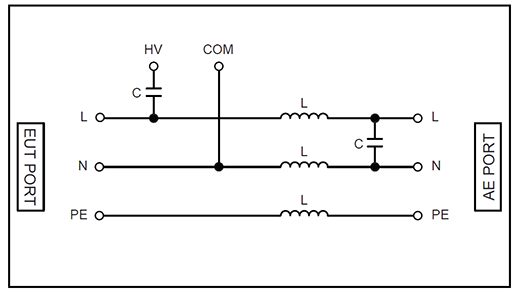

CDN 419M3-32 耦合去耦網絡適用于（差模傳導抗擾）單相2線或3線線纜，其耦合差模傳導抗擾電壓可達到30 V。嚴格按照IEC 61000-4-19:2014標準要求來設計。
|
技術參數 |
|
|
標準 |
IEC 61000-4-19:2014 |
|
耦合頻率 |
2 kHz ~ 150 kHz ，CW波 |
|
耦合電壓 |
30 V |
|
耦合模式 |
2線/3線差模 （L對N線） |
|
耦合器件 |
12 μF 電容器 |
|
工作電壓 |
最大 400 V DC |
|
工作電流 |
最大 32 A |
|

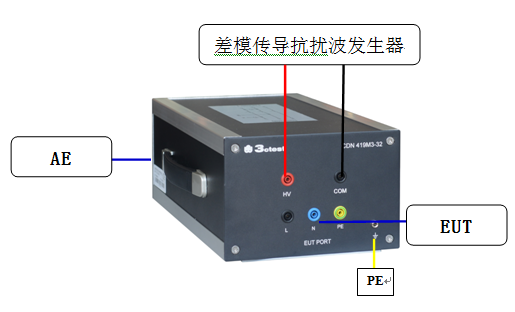

AE/EUT端口類型 |
4mm香蕉頭 |
|
信號注入端口類型 |
4mm香蕉頭 |
|
通用參數 |
|
|
重量 |
約10 kg |
|
尺寸 |
360 mm×220 mm×135mm（長×寬×高） |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15℃ - 35℃ (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
隨機配件 |
|
測試線 |
