網絡類型

全自動、單相/三相耦合/去耦網絡

EUT帶載能力

Max DC 3000 V 125 A

Max AC 1500 V 125 A 50/60 Hz 三相五線

耦合路徑

L1、L2、L3、N、PE，任意組合路徑，自動投切

相位同步

L1、L2、L3、N、PE，任意線路相位角度迭加

EUT電源投切方式

全自動網絡自動投切

脈沖群參數IEC 61000-4-4

網絡端口試驗電壓范圍

0.25 kV ~ 7.2 kV (±10%)

50 Ω校準波形

5 ± 1.5 ns, 50 ns ± 15 ns

1000 Ω校準波形

5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)

脈沖頻率

0.1 kHz ~ 1000 kHz

脈沖群持續時間

0.075 ms ~ 750 ms

試驗?zāi)Ｊ?

可選排程模式

極性

正、負、先正后負

耦合電容

33 nF

EUT電源輸入/輸出端口

拔插式絕緣插頭

工作電源范圍

AC 220 V，±10%，50/60 Hz

保險絲

6 A

最大功耗

500 W

輔助接口

D-sub 25pin

儀器工作狀態指示

前面板LED指示

儀器接地連接方式

使用扁平接地線

機箱尺寸

22U 600 mm(W)*1250 mm(H)*800 mm(D)

儀器重量

約 100 kg

溫度范圍

15℃ ~ 35℃

濕度范圍

45% ~ 75%

氣壓范圍

86 kPa ~ 106 kPa

電源線、保險絲、測試線、接地線、CN25線、射頻電纜、使用說明書、檢驗報告、產品質保書

※ 具體附件規格及數量，請以實際裝箱單為準。

選配主機發生器

EFT 500系列

最高脈沖耐壓5 kV

內置單相/三相，AC 380 V 32 A DC 400 V 32 A

EFT 600系列

最高脈沖耐壓6 kV

內置單相/三相，AC 380 V 32 A DC 400 V 32 A

EFT 700系列

最高脈沖耐壓7 kV

內置單相/三相，AC 400 V 32 A DC 400 V 32 A

EFT 800系列

最高脈沖耐壓8 kV

內置單相/三相，AC 400 V 32 A DC 400 V 32 A

選配附件

1

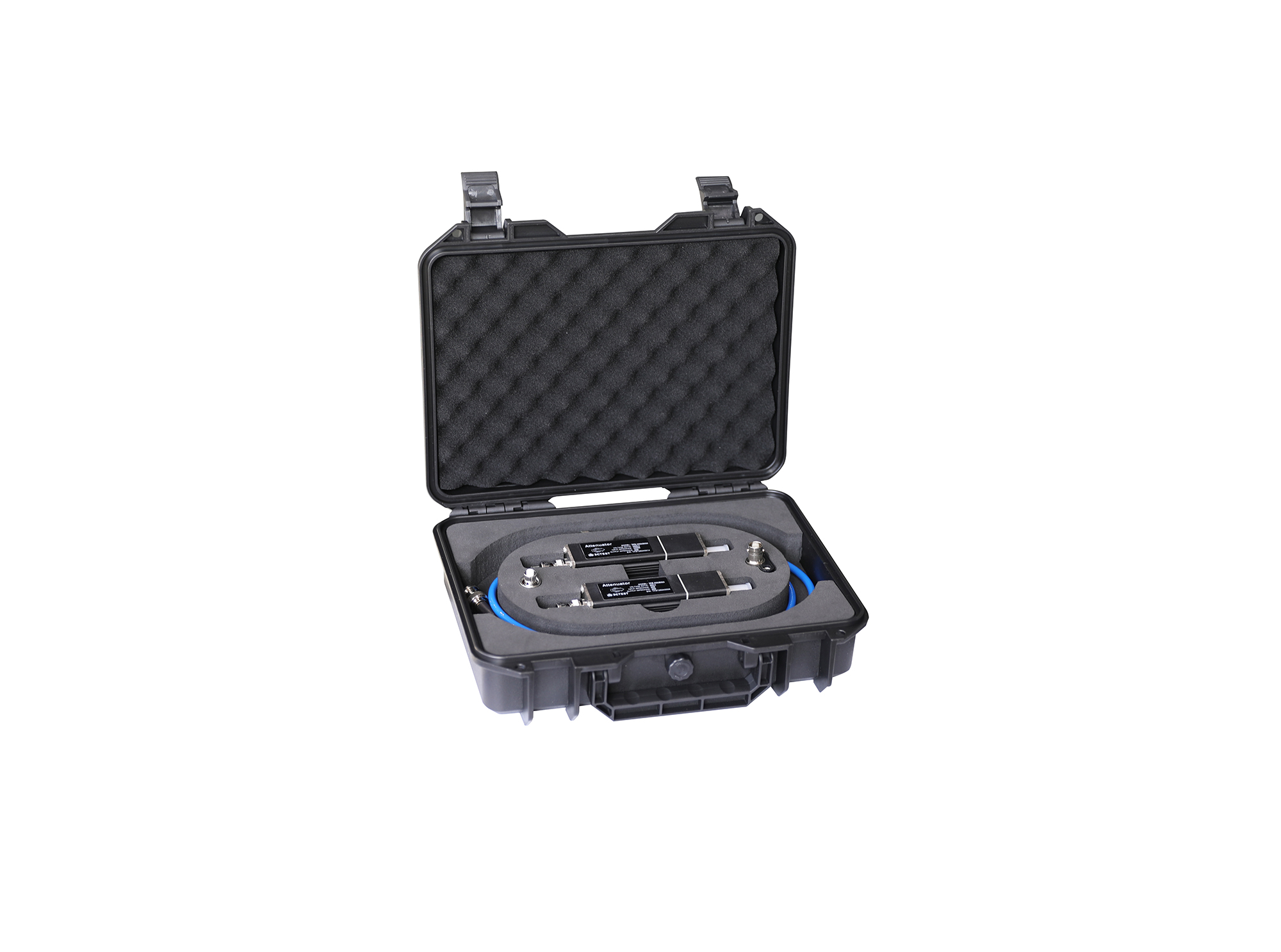

脈沖群校準套件

型號：EFT-CA-KIT(SHV)

脈沖群校準套件:

EFT衰減器，滿足脈沖群校準

TFB 500(SHV)：輸入阻抗50 Ω、輸出阻抗50 Ω、衰減54 dB

TFB 1000(SHV)：輸入阻抗1000 Ω、輸出阻抗50 Ω、衰減60 dB

±3dB帶寬：＞400 MHz

輸入端口：SHV(母)

輸出端口：BNC(母)

最大脈沖電壓：

TFB 500(SHV) 4.4 kV(受限于沖擊能量)

TFB 1000(SHV) 8.8 kV(受限于連接器)

高壓射頻連接器：SHV-BNC-JJ

BNC轉香蕉插頭：BNC(K)-2BP(J)

尺寸：250 mm(W)*77 mm(H)*203 mm(D)

重量：約778 g

2

抗擾度測試軟件

型號：Corelab

兼容Windows 7 / 8 / 10 / 11操作系統。

支持以太網接口和串口通訊模式。

支持參數排程測試、測試序列，一鍵進行測試，操作簡單。

可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。
