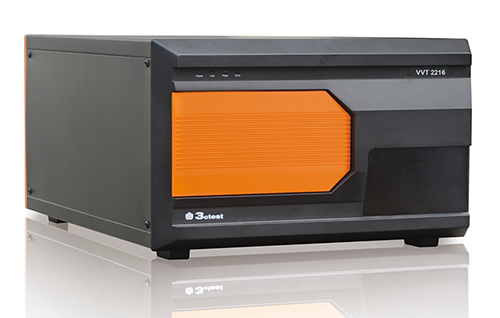

VVT/VMT/MFT 系列附件與CCS等主機可以組成電壓暫降、短時中斷、電壓變化抗擾度測試系統進行全自動測試。組成后的測試系統可通過以太網總線進行通信，并通過EMSLab軟件控制。
特點：
1.電壓、電流大于額定值，電磁繼電器保護。
2.溫度保護功能。
3.CN25總線進行連接，便于擴展。
4.通過軟件對試驗電壓、極性、相位角度等試驗排程設置，節省試驗時間。
|
通用參數 |
|
|
工作電源范圍 |
AC 110V/220V,(±10%)，50/60Hz(大陸地區默認AC 220V) |
|
保險絲 |
6A |
|
最大功耗 |
50W |
|
外部控制方式 |
25針并口線 |
|
儀器工作狀態指示 |
前面板LED指示 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸 |
19英寸/6U |
|
儀器重量 |
重量約為:68Kg（儀器型號不同，重量有差異) |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
符合IEC 61000-4-8工頻磁場測試(型號MFT 400/1200) |
|
|
符合標準 |
IEC/EN 61000-4-8、GB/T 17626.8 |
|
磁場強度 |
TCXS111 單匝1m*1m正方形磁場線圈： 1-100A/m持續,100-400A/m(1-10s短時) TCXS113 三匝1m*1m正方形磁場線圈： 1-300A/m持續，300-1200A/m（ 1-10s短時） |
|
電流波形 |
50Hz/60Hz 正弦波 |
|
電流畸變率 |
<5% |
|
發生器輸出電流 |
1A-500A |
|
波形間隔時間 |
1-9999s |
|
試驗持續時間 |
1-28800s |
|
觸發方式 |
自動、手動、外部信號觸發 |
|
磁場線圈尺寸 |
1000*1000mm或其他 |
|
磁場線圈形狀 |
矩形或其他 |
|
輸出磁場強度 |
可排程設置 |
|
符合IEC 61000-4-11 & IEC 61000-4-34標準的電源失效測試（選配VVT 22XXXX） |
|
|
IEC/EN 61000-4-11，GB/T 17626.11和IEC/EN 61000-4-34，GB/T 17626.34單相交流和直流含電壓暫降、短時中斷和電壓變化的附件技術參數 |
|
|
EUT最大電壓 |
250V AC |
|
EUT最大電流 |
16A 持續電流;500A沖擊電流; |
|
最大輸入電源 |
單相220V±5%，50/60Hz±5% |
|
電壓暫降電平 |
0-100% |
|
電壓中斷電平 |
0% |
|
電壓變化電平 |
0-100% |
|
電壓變化減少時間 |
500ms-60000ms（50%-100%）或1-5us（100歐姆負載） 1000ms-60000ms（0%-100%）或1-5us（100歐姆負載） |
|
電壓變化增加時間 |
500ms-60000ms（50%-100%） 1000ms-60000ms（0%-100%） |
|
隨機標配 |
|
|
1、測試系統VMT、VVT、MFT |
6、25芯并口線 |
|
2、電源電纜 |
7、出廠檢驗報告 |
|
3、EUT供電電覽 4mm2香蕉插頭線 |
8、說明書 |
|
4、接地線 5米 |
|
|
5、受試設備電源線 |
|
