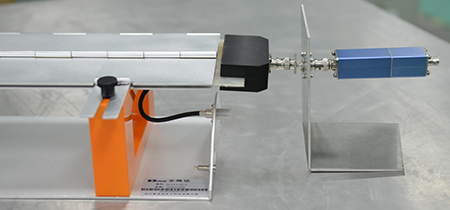

平板傳感器和TFB 500（50Ω衰減器）之間的距離不會超過0.1m。典型測試布置如圖：
|
平板傳感器技術參數 |
|
|
描述 |
平板傳感器帶有BNC接頭 |
|
輸入電壓 |
最大5000V |
|
尺寸 |
|
|
絕緣 |
1100 +/- 5mm × 130 +/- 1mm |
|
銅板 |
1050 +/- 5mm × 120 +/- 1mm 板厚度<0.5mm |
|
重量 |
300g |
|
溫度 |
（23±5）℃ |
|
相對濕度 |
35～80% |
|
大氣壓力 |
60～106kPa |
|
選件 |
|
|
CA-EFT Kit |
EFT電快速脈沖群校準Kit包括： —TFB 500，50Ω衰減器 —TFB 1000，1000Ω衰減器 —AD-CA-CCC，適配器（BNC）連接衰減器到平板傳感器上 |
|
AD-CA-CCC |
適配器，將平板傳感器連接到TFB 500衰減器上（連接50Ω衰減器到平板傳感器上，同時確保50Ω衰減器能夠更好的和地平面進行接地。） |
|
TFB 500 |
50Ω衰減器，用于電快速脈沖群校準 |
