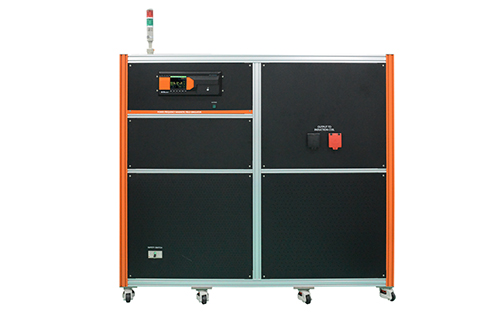

MFS1000AS335是針對GB/T61000-8/IEC61000-4-8標準試驗的特點和要求而專門設計的高可靠性大型工頻磁場模擬器，適用于醫用電氣設備和醫用電氣系統的電磁兼容測試。工頻磁場模擬器內置高精度的測量采集系統，過流、過壓、過熱、故障自動報警等智能檢測功能，多項技術可以為被試設備在工頻磁場的抗擾度試驗中提供一個準確依據。同時可以模擬住宅、商業區、工礦企業和發電廠，以及中、高變電所的磁場環境。
特點：
> 5.7寸彩色觸摸屏前面板操作；
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110V/220V，(±10%)，50/60Hz(大陸地區默認AC 220V) |
|
保險絲 |
6A |
|
最大功耗 |
100W |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
EUT電源電壓注入 |
機箱式：4mm香蕉插頭線 機柜式：380VAC/200A兩芯工業插座 |
|
觸發輸出方式 |
標準1米同軸線 |
|
機箱尺寸 |
機柜式：(L)2000*(W)1000*(H)1750mm |
|
儀器重量 |
機柜式：約1000Kg |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
符合IEC 61000-4-8工頻磁場測試 |
|
|
工頻磁場 MFS |
|
|
符合標準 |
IEC/EN 61000-4-8、GB/T 17626.8 |
|
磁場強度 |
1-100A/m持續，100-1000A/m 1~10s短（標準配置：時TCXS335五匝3m*3m正方形磁場線圈） |
|
電流波形 |
50Hz/60Hz 正弦波 |
|
電流畸變率 |
<5% |
|
發生器輸出電流 |
1A-500A/1000A |
|
波形間隔時間 |
1-9999s |
|
試驗持續時間 |
1-28800s |
|
觸發方式 |
自動、手動、外部信號觸發 |
|
磁場線圈尺寸 |
3000*3000mm或其他 |
|
磁場線圈形狀 |
矩形或其他 |
|
線圈測試方向 |
90°/180° |
|
選件 |
|
|
TCXS111 |
1m*1m線圈 |
|
TCXS113 |
1m*1m線圈 |
|
TCXH1110 |
1m*1m 亥姆霍茲線圈 |
