> 任意線路的相位角度迭加
|
技術參數 |
|
|

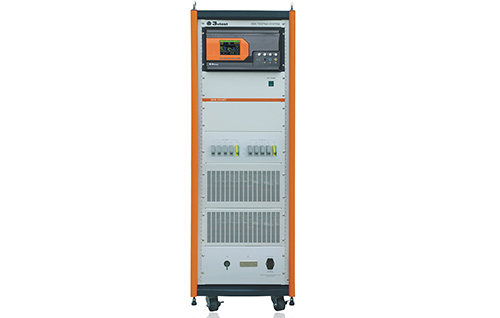

組合波雷擊浪涌模擬器CWS 600G |
|
|
測試電壓范圍 |
0.3Kv-6kV，（±10%） |
|
測試電流范圍 |
0.15kA-3kA（±10%） |
|
電壓波形 |
波前時間：1.2μs±30% 半峰值時間：50μs±20% |
|
電流波形 |
波前時間：8μs±20% 半峰值時間：20μs±20% |
|
源輸出阻抗 |
2 ohm |
|
輸出極性 |
正、負、正負交替 |
|
浪涌電壓 |
浪涌電壓：1000V:1V 浪涌電流：500A:1V |
|
電流峰值檢測 |
液晶屏3位數字顯示測量值 可選IEC標準方式或自定義方式 |
|
耦合電阻 |
10 ohm、0 ohm耦合電阻可選IEC標準方式或自定義方式 |
|
脈沖周期 |
5s-99s（最短取決于試驗電壓） |
|
試驗次數 |
1-999次 |
|
觸發方式 |
自動、手動、外部觸發 |
|
同步 |
0-360°，分辨率1°步進設置或隨機方式 |
|
網絡模塊SPN 15100T |
|
|
三相全自動耦合/去耦網絡 |
雷擊浪涌組合波測試，電壓可達8.0kV（1.2/50us） 電流可達4.0kA（8/20us） |
|
EUT帶載耐短時沖擊電流能力 |
峰值400A |
|
EUT投切方式 |
自動投切 |
|
相位同步 |
L1、L2、L3、N、PE，任意線-線、線-地相位角度迭加 |
|
耦合路徑 |
L1、L2、L3、N、PE任意路徑 |
|
耦合投切方式 |
自動投切 |
|
耦合電容 |
9uF、18uF |
|
耦合電阻 |
10 ohm、0 ohm |
|
耦合衰減 |
耦合電阻可選IEC標準方式或自定義方式 |
|
耦合衰減 |
＜2 dB |
|
EUT注入端的殘余脈沖電壓 |
不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
|
機柜尺寸 |
19”/35U |
|
重量 |
約200 Kg |
|
標配附件 |
||
|
耦合/去耦網絡1臺 |
4. 接地線 |
7. 出廠檢驗報告 |
|
三芯電源線 |
5. 保險絲 |
8. 說明書 |
|
測試線 |
6. 同軸線 |
|
|
選件 |
||
|
VCF-80 高壓差分探頭 最高測試電壓8kV，衰減比：1000:1 滿足雷擊浪涌類儀器的開路電壓波形校準 |
||
|
CM 0220M 寬帶電流監測鉗 最高測試電流5kA，衰減比：100：1 滿足雷擊浪涌類儀器的短路電流波形校準 |
||
