CDN 405T8-C耦合/去耦網絡用來測試非屏蔽對稱高速通信線路防雷擊浪涌能力。數據傳輸速率高達1,000MBit/s。是按照IEC/EN 61000-4-5圖11(電容器耦合)非屏蔽的對稱高速數據線標準來設計。采用高導磁性材料作為退耦器件，退耦性能及傳輸速率穩定。
特點：
> 采用高導磁性材料作為退耦器件
> 同時可以對四路八線通信線測試輸出
> 傳輸速率10MB/100MB/1000MB
> 同時迭加浪涌波形
> 耐浪涌沖擊能力強，標準耐壓6 kV,最大耐受10 kV峰值電壓（需定制）
測試連接示意圖：

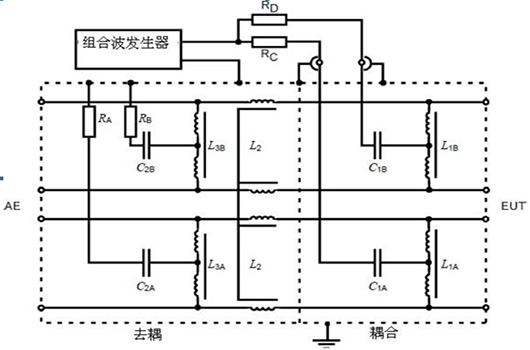

設計原理圖：
依據IEC 61000-4-5：2017 Figure 11
|
技術參數 |
|
|
項 目 |
CDN 405T8-C |
|
標準 |
IEC/EN 61000-4-5 |
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
脈沖電壓 |
6 kV (10 kV 需要定制) |
|
耦合模式 |
4對8線非屏蔽對稱 共模（線對地） |
|
耦合器件 |
電容器 |
|
輸出阻抗 |
電阻內置160 Ω*4 8線等效阻抗40 Ω |
|
去耦電感 |
20 mH |
|
殘余電壓 |
<2%（耦合浪涌電壓） |
|
通信接口規格 |
RJ45母連接器，連接電信線 |
|
腳位圖 |
Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
|
數據速率 |
10 MBit/s、100 MBit/s、1,000 MBit/s |
|
工作電壓 |
最大 100V DC |
|
工作電流 |
最大 1 A |
|
通用參數 |
|
|
重量 |
約30 kg |
|
尺寸 |
475 mm×235 mm×195 mm（長×寬×高） |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15°C - 35°C (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
包裝箱 |
手提箱 |
|
標配附件 |
|
|
HV電纜 |
1m高壓硅膠線，配香蕉插頭 2根 |
|
接地電纜 |
2m 黃綠黃色 1根 |
|
測試網線 |
1m B類接法網線 2根 |
|
資料 |
原廠測試證書 1份 |
|
操作手冊 1份 |
|
