> 集成了電壓表10Hz-250kHz（選件）。
|
優點 |
|
LFS 200信號發生器/放大器，用于紋波噪聲和磁場測試。 LFS 200集低頻信號發生器和強大的放大器模塊于一身，最大振幅150V峰-峰，符合Ford EMC-CS-2009.1標準。它能產生正弦和瞬變信號。配備的DDS使LFS 200可以產生頻率在250 kHz以內的任意正弦信號。通過AutoLab進行控制的LFS 200能夠生產任意正弦或非正弦/瞬變信號。AutoLab軟件完全支持LFS 200，該軟件帶有詳盡的預編程標準信息庫和出色的報告及文本功能。 通過使用輻射環和環傳感器，LFS 200也可用于磁場測試。此外，通過配備選件測量模塊，LFS 200還可擴展出頻選電流測量、電壓測量和場強測量功能。 |
|
EMC-CS-2009.1，RI 140，RI 150，CI 210 |
|

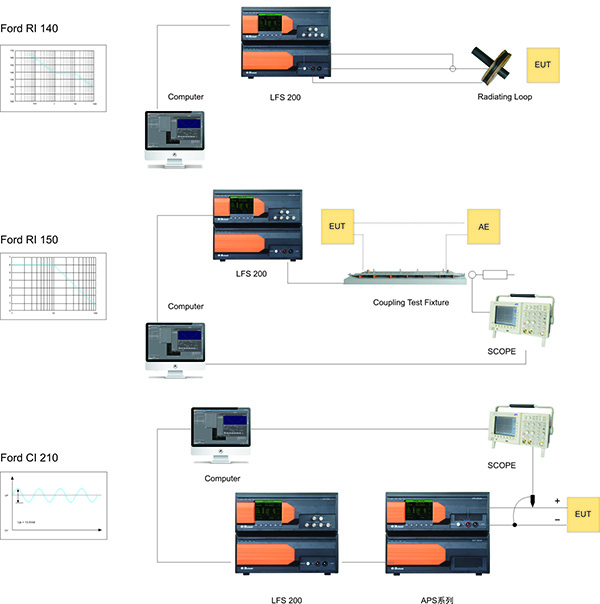

電場測試（RI 140），連續騷擾測試（RI 150）和電源線騷擾抗擾度測試（CI 210）。 LFS 200可按照Ford EMC-CS-2009.1標準進行抗擾度測試和磁場測試。 配合輻射環和測量感應電流的電流鉗，可進行RI 140規定的磁場測試。 使用測試夾具來配合注入環，可進行RI 150規定的測試。 按照CI 210的要求，LFS 200可產生出控制信號并驅動例如APS 40C30這樣的直流源來進行電源線連續騷擾抗擾的測試。
|
|
Ford EMC-CS-2009.1,CI 250 TESTING |
|

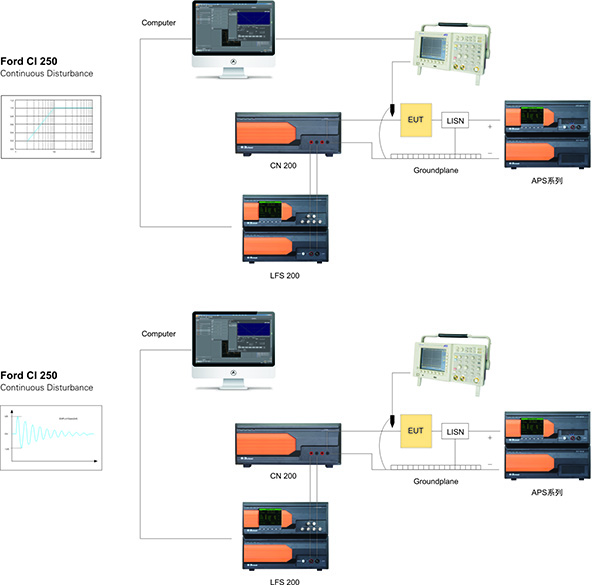

地偏移抗擾度 LFS 200可用于測試地偏移噪聲的抗擾度，完全符合Ford EMC-CS-2009.1標準CI250.由AutoLav控制的LFS 200既能在被試線路上產生連續信號，也能產生瞬變信號。 CN 200被用于將測試信號耦合到被試線路上。
|
|
附屬設備 |
|
CN 200變壓器組，用于低頻傳導抗擾度測試。 CN 200是一個使用方便的耦合裝置，包含兩個音頻變壓器和一個可配置的0.5ohm/250watt負載電阻，符合EMC-CS-2009.1標準Fig.18-6關于地偏移測試的要求。這兩個變壓器的原邊以串聯形式進行連接。它們的副邊則是采用并接方式，并在其輸出端跨接0.5ohm無感電阻負載。
|
|
放大器輸出特性 |
|
|
頻率范圍 |
DC-250 kHz |
|
信號功率 |
250W （標稱） |
|
輸出電壓 |
50V均方根值，最高140V（P-P） 頻率最高至100 kHz 30V均方根植，頻率100 kHz-250 kHz |
|
輸出電流 |
最大5A均方根植，頻率最高至200 kHz |
|
最大4A均方根植，頻率200 kHz-250 kHz |
|
|
輸出阻抗 |
30m ohm@1kHz |
|
保護 |
短路保護 |
|
過熱保護 |
|
|
內置信號發生器輸出特性 |
|
|
頻率范圍 |
DC，10Hz – 250 kHz（正弦） |
|
輸出電壓 |
+/- 10V |
|
直流偏置 |
0-10V，可編輯，控制外置直流放大器 |
|
接口 |
|
|
以太網 |
連接AutoLab或PAWG 100 |
|
測量（選件） |
|
|
測量單元 |
內置測量單元選件 |
|
頻選電壓、電流和磁場測量功能 |
|
|
頻率范圍 |
10 Hz -250 kHz |
|
精度 |
優于5% |
|
脈沖前斷開 |
配合外置電流鉗 |
|
10 mV/A:1mA-30A均方根植 |
|
|
100 mV/A:10 mA-300A均方根植 |
|
|
電壓測量 |
17 mV-70V均方根植 |
|
通用數據 |
|
|
機箱尺寸 |
19英寸/8U |
|
重量 |
約18kg |
|
供電電壓 |
AC 110V/220V,±10%，50/60Hz（大陸地區默認AC 220V 50Hz） |
|
輸入功率 |
最大500W |
|
溫度范圍 |
15-35℃ |
|
濕度范圍 |
45%-75% |
|
附件 |
|
|
輻射環 |
120 mm輻射環，用于磁場測試， 符合Ford EMC-CS-2009.1 RI 140 |
|
環傳感器 |
用于測量磁場強度 |
|
CN 200 |
變壓器組，內置0.5 ohm/250W電阻負載 符合Ford EMC-CS-2009.1標準 |
