* 對于某些被試品（例如：電機類設備、排氣扇、雨刮器、空調等）或存在大電容儲能配件的被試品存在較大的沖擊電流，這種沖擊電流是被試品正常工作電流的3-10倍甚至更大。如果客戶對被試品的沖電流不確定，可選用我公司的CTM系列電流測試模塊對被試品進行工作電流測試獲取沖擊電流值，從而選擇更合適的APG/APS/APS XXD系列產品。
** APGxx系列 單極性輸出電壓0～60V，輸出電流 0～400A，正弦信號輸出頻率30kHz，功率大，基本滿足大部分測試需求。
APSxx系列 單極性輸出電壓：0～60V，輸出電流 0～30A， 正弦信號輸出頻率最高300kHz。

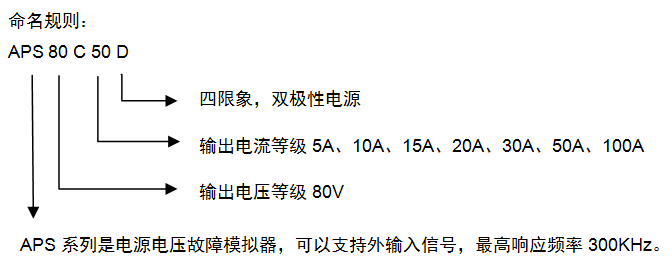

APSxxD系列 四象限電源，輸出最大電壓80V。滿足48V系統，輸出電流 0～50A， 正弦信號輸出頻率最高300kHz
|
通用參數 |
|
|
輸出電壓 |
MAX 80V |
|
電壓精度 |
±0.2V |
|
輸出電流 |
MAX 50A |
|
模擬信號輸入 |
BNC |
|
Sense信號輸入 |
BNC |
|
源阻抗 |
＜10mΩ |
|
電壓補償精度 |
±0.1V |
|
電壓補償最大值 |
4V |
|
電壓偏移 |
＜1V（阻性負載，含沖擊電流），在100us的時間內恢復其最大幅度的63% |
|
電壓波動 |
Ur＜0.2Vpp，最小頻率400Hz |
|
升壓時間 |
＜10us(阻性負載) |
|
正弦信號輸出 |
頻率最高300kHz（取決于波形的Vpp和輸出電流） |
|
外部信號輸入 |
0 ～±10v（根據實際儀器配置，最高 0 ～±10v） |
|
輸出 |
被試設備供電：大電流連接器 |
|
串行接口 |
LAN以太網RJ45 |
|
外部信號放大比例 |
1:10 |
|
供電電壓 |
AC 220V，±10%，45-65Hz |
|
輔助供電電壓 |
AC 380V，±10%（根據實際輸出選擇） |
|
環境溫度 |
15 ～35 ℃ |
|
尺寸 |
22U |
|
重量 |
約50Kg |
|
技術參數 |
|
|
APS 80C10D |
|
|
輸出電壓 |
±80 V |
|
輸出電流 |
0 A - 10 A，連續 |
|
峰值電流 |
20 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80C20D |
|
|
輸出電壓 |
±80 V |
|
輸出電流 |
00 A - 20 A，連續50 |
|
峰值電流 |
40 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80C30D |
|
|
輸出電壓 |
±80 V |
|
輸出電流 |
0 A - 30 A，連續 |
|
峰值電流 |
60 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80C50D |
|
|
輸出電壓 |
±80 V |
|
輸出電流 |
0 A - 50 A，連續50 |
|
峰值電流 |
100 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80C100D |
|
|
輸出電壓 |
±80 V |
|
輸出電流 |
0 A - 100 A，連續50 |
|
峰值電流 |
200 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
隨機標配 |
|
主機、測試線、電源線、保險絲、檢測報告、說明書 |
|
選件 |
|

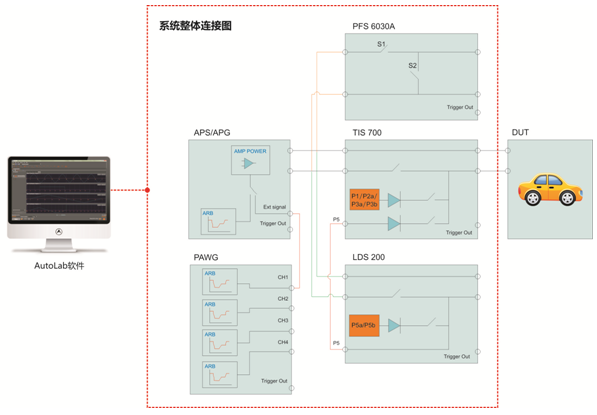

PC控制軟件AutoLab 計算機聯機控制軟件AUTO Lab 支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
2、負電壓測試等級可根據客戶需求定制。 |
