CM 0120M寬帶電流監測鉗用于200 Hz-20 MHz交變電流及時域脈沖電流的測量。通過電磁耦合方式將時諧信號電流或脈沖信號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對20 MHz及以下時諧信號、上升時間小于18 ns瞬態脈沖信號的測量需求。廣泛應用于電磁兼容傳導敏感度（抗擾度）測試。

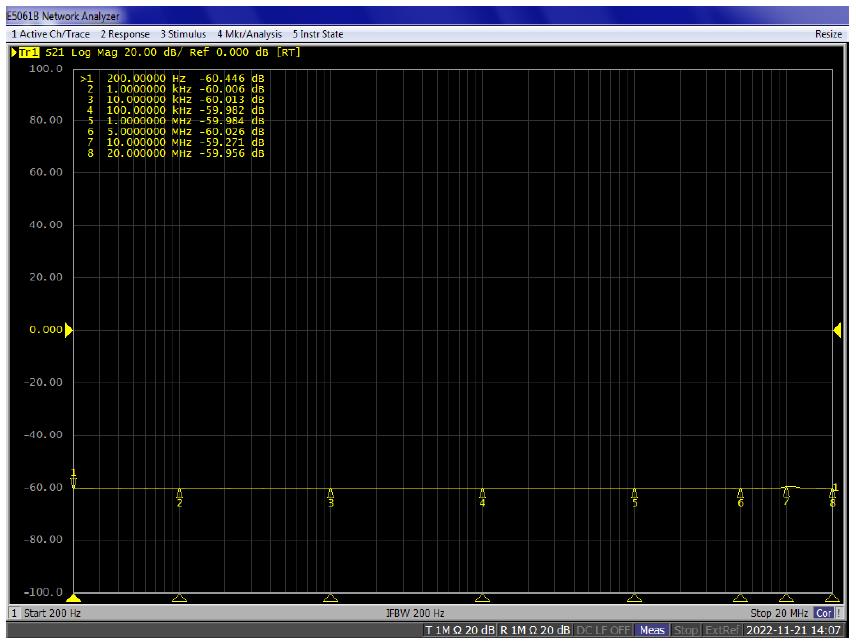

CM 0120M寬帶電流監測鉗s21曲線*
|
技術參數 |
|||
|
靈敏度 |
0.1 V/A |
上限頻率（-3dB） |
20 MHz |
|
輸出阻抗 |
50 Ω |
內直徑 |
40 mm |
|
最大峰值電流 |
5,000 A |
外直徑 |
116 mm |
|
最大連續電流（有效值） |
50 A |
厚度 |
40 mm |
|
上升時間 |
18 ns |
接口形式 |
BNC type |
|
安秒積 |
0.2 A·s |
工作溫度 |
0 ℃ ~ 65 ℃ |
|
下限頻率（-3dB） |
200 Hz |
重量 |
1 kg |
