> 穩定可靠的寬帶功率放大器（2 kHz ~ 400 MHz）
系統配置
⑨ 寬帶電流監測鉗 TWCM-500
|
技術參數 |
|
|
頻率范圍 |
2 kHz ~ 3 GHz |
|
1 μHz (2 kHz ~ 100 kHz) |
|
|
0.23 Hz (100 kHz ~ 3 GHz) |
|
|
頻率溫度穩定度 |
±1 ppm+10 pHz (2 kHz ~ 100 kHz) |
|
±0.5 ppm (100 kHz ~ 3 GHz) |
|
|
諧波 |
<-55 dBc (2 kHz ~100 kHz) |
|
≤-30 dBc (100 kHz ~ 3 GHz) |
|
|
非諧波 |
<-60 dBc (2 kHz ~ 100 kHz) |
|
≤-50 dBc (100 kHz ~ 3 GHz) |
|
|
輸出功率范圍 |
≤100 kHz：1.0 mVpp ~ 10 Vpp |
|
＞100 kHz：-120 dBm ~ 0 dBm |
|
|
功率準確度 |
±1.0 dB |
|
分辨率 |
≤100 kHz：0.1 mVpp |
|
＞100 kHz：0.1 dB |
|
|
內部調制源(LF) |
≤100 kHz：正弦波/方波 |
|
＞100 kHz：正弦波0.1 Hz ~ 500 kHz；方波0.1 Hz ~ 20 kHz |
|
|
調幅(AM) |
≤100 kHz：調制深度 0％ ~ 120％; 調制頻率 2 mHz ~1 MHz |
|
＞100 kHz：調制深度 0％ ~ 100％; 調制頻率 20 Hz ~1 MHz |
|
|
≤100 kHz：最大頻偏：1 MHz；調制頻率2 mHz ~ 1 MHz |
|
|
＞100 kHz：最大頻偏：5 MHz；調制頻率20 Hz ~ 1 MHz |
|
|
≤100 kHz：調制相位0°~360°2 mHz ~ 1 MHz |
|
|
＞100 kHz：調制相位0°~360°; 20 Hz ~ 1 MHz |
|
|
N (母) |
|
|
<1.5:1 |
|
|
功率放大器 |
|
|
頻率范圍 |
2 kHz ~ 400 MHz |
|
增益 |
50 dB±1 dB (100 W) |
|
VSWR |
<1.5:1 |
|
輸出阻抗 |
50 Ω |
|
輸出接口 |
N (母) |
|
功率計 |
|
|
頻率范圍 |
9 kHz ~ 3 GHz |
|
測試電平 |
-60 dBm ~ +20 dBm |
|
精度 |
±0. 5 dB |
|
輸入接口 |
N(母) |
|
VSWR |
<1.1:1 |
|
通用參數 |
|
|
工作電源范圍 |
AC 220 V，±10%，50/60 Hz |
|
最大功耗 |
100 W |
|
保險絲 |
6A |
|
機箱尺寸 |
6U 450 mm（W）*280 mm（H）*595 mm（D） |
|
儀器重量 |
約40 kg |
|
溫度范圍 |
15℃ ~ 35℃ |
|
濕度范圍 |
45% ~ 75% |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
標配附件 |
|||
|
電源線、射頻電纜、接地線、USB線、扣式磁環、使用說明書、檢驗報告、產品質保書 |
|||
|
選配附件 |
|||
|
1 |

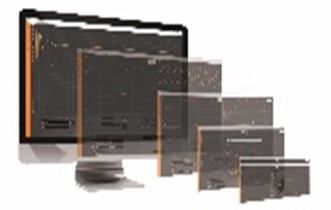

測試軟件 |
型號： EMC(CS114) |
|
|
支持Windows 10系統，針對CST系列設計的射頻傳導抗擾度PC測試軟件，支持USB通信模式，實現遠程校準和測試操作。 |
|||
|
2 |
衰減器 |
型號：AT150-3dB-6G-NF-NF-B |
|
|
頻率：DC ~ 6 GHz |
|||
|
衰減：3 dB，功率：150 W |
|||
|
3 |
衰減器 |
型號：AT150-6dB-6G-NM-NF-B |
|
|
頻率：DC ~ 6 GHz |
|||
|
衰減：6 dB，功率：150 W |
|||
|
4 |
衰減器 |
型號：AT150-30dB-1G-NF-NF |
|
|
頻率：DC ~ 1 GHz |
|||
|
衰減：30 dB，功率：150 W |
|||
|
5 |
同軸負載 |
型號：TF80 |
|
|
頻率：DC ~ 1 GHz |
|||
|
阻抗：50 Ω，功率：80 W |
|||
|
6 |
電流注入鉗 |
型號：BCIP-400 |
|
|
頻率：4 kHz ~ 400 MHz |
|||
|
功率：100 W（持續30 min） |
|||
|
150 W（持續15 min） |
|||
|
200 W（持續5 min） |
|||
|
接口形式：N type |
|||
|
內直徑：40 mm；外直徑：127 mm |
|||
|
高度：70 mm |
|||
|
7 |
電流注入鉗校準夾具 |
型號：BCICF-400 |
|
|
頻率：DC ~ 400 MHz |
|||
|
特性阻抗：50 Ω |
|||
|
電壓駐波比：≤3.5 |
|||
|
內長：80 mm；內寬：127 mm |
|||
|
內高：135 mm |
|||
|
8 |
寬帶電流監測鉗 |
型號：TWCM-500 |
|
|
頻率：1 kHz ~ 500 MHz |
|||
|
內直徑：40 mm；外直徑：127 mm |
|||
|
高度：40 mm |
|||
|
射頻電流：2 A；脈沖電流：100 A |
|||
