BCIP-500電流注入鉗可以將交變信號電流或脈沖信號電流通過電磁耦合方式傳遞給受試設備（EUT），具有波形無畸變、與EUT物理隔離等特點。本款電流注入鉗插入損耗極低，產生同樣的耦合電流，其所需的功放功率可以降低一半以上。同時，該款電流注入鉗具有極寬的頻帶寬度，其上限頻率達到500 MHz，尤其適合寬帶脈沖電流的注入試驗。產品滿足美軍標MIL-STD-461E/F/G CS114、CS115、CS116測試項的需要，亦可滿足ISO 7637-3 (2007/2016)脈沖電壓注入，ISO 11452-4（2020）、RTCA DO-160G等標準電流注入的需要，廣泛應用于電磁兼容傳導敏感度（抗擾度）測試。
產品特點：
> 插入損耗低，極大降低了滿足限值要求所需的射頻功放功率

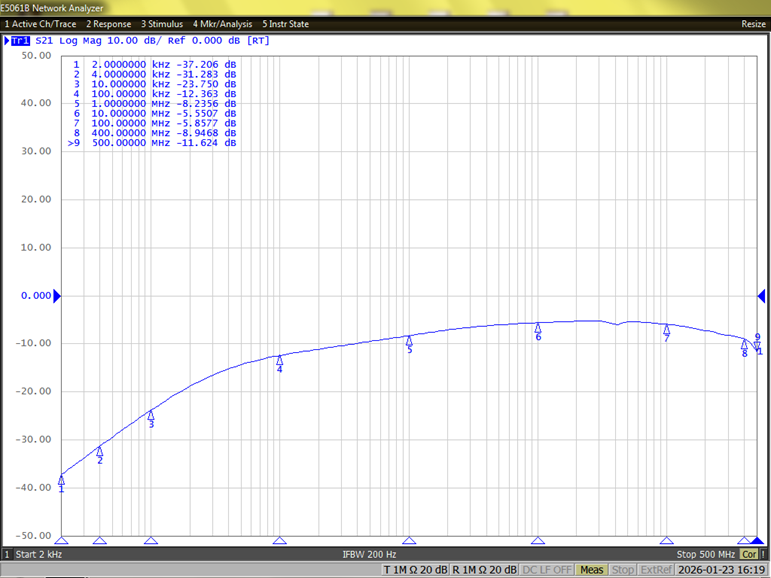

> 頻率響應曲線平滑，大幅減小了大電流注入時功放輸出功率的起伏
> 頻帶寬，上限頻率達到500 MHz，寬帶脈沖信號注入波形無畸變
|
技術參數 |
|
|
頻率范圍* |
2 kHz ~ 500 MHz |
|
最大輸入功率 |
100 W（持續30 min） |
|
150 W（持續15 min） |
|
|
200 W（持續5 min） |
|
|
內直徑 |
40 mm |
|
外直徑 |
127 mm |
|
高度 |
70 mm |
|
接口形式 |
N type |
|
工作溫度 |
0℃ ~ 65℃ |
|
重量 |
2.6 kg |
|
*下限頻率可擴展至2kHz 。 |
|
