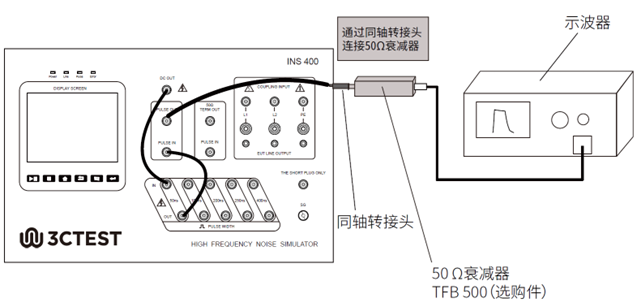

1、 典型校準連接示意圖：

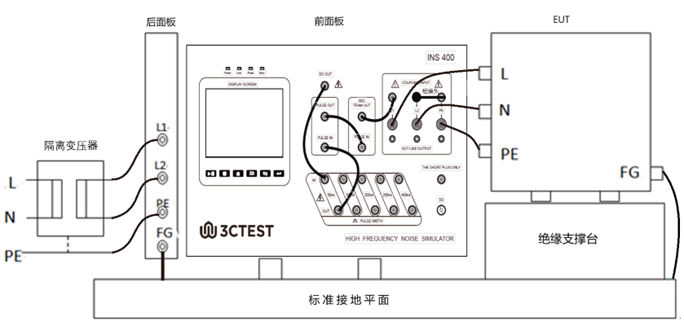

2、典型測試連接示意圖（差模L1-L2）：
|
技術參數 |
|
|
輸出電壓 |
0.1 kV ~ 2 kV±10%，內置50 Ω終端負載 |
|
極性 |
正或負 |
|
輸出阻抗 |
50 Ω |
|
上升時間 |
＜1 ns |
|
脈沖寬度 |
50 ns ~ 1000 ns（每步50 ns可調） |
|
重復頻率 |
MAX 80Hz，（取決于設定電壓） |
|
相位同步 |
0 ~ 359°,±10%（僅L1-L2） |
|
EUT能力 |
AC240 V 16 A、DC 60 V 16 A |
|
觸發方式 |
手動、自動、外部 |
|
測試時間 |
MAX 60秒/次 |
|
通用參數 |
|
|
工作電源 |
AC 110/220 V，土10%，50 Hz/60 Hz（大陸地區默認AC 220 V） |
|
環境濕度 |
45% ~ 75%RH（無凝露） |
|
相對溫度 |
15 ℃ ~ 35 ℃ |
|
外形尺寸 |
21英寸，6U |
|
重量 |
約30 kg |
|
附件 |
|
|
說明書、測試線、短路器、電源線、接地線、同軸線、保險絲 |
|
|
選配附件 |
|
|
1．耦合去耦網絡 INSN 2032
|
AC 380 V 三相五線制 32 A 輸入電壓 2000 V |
|
2．耦合去耦網絡 INSN 2050
|
AC 380 V 三相五線制 50 A 輸入電壓 2000 V |
|
3. 衰減器TFB 500
|
輸出阻抗：50 Ω 衰減比：500:1 頻率范圍：DC-400 MHz |
|
4. 電容耦合夾 CCC 100
|
耦合電容: 100 pF～1000 pF DC 5 kV 絕緣能力：＞5 kV (1.2/50 μs) 外形尺寸： 1040×140×110 mm |
|
5.電流注入鉗 BCIP-400
|
頻率范圍：10 kHz～400 MHz 內徑：φ40 mm |
|
6.隔離變壓器 |
|
