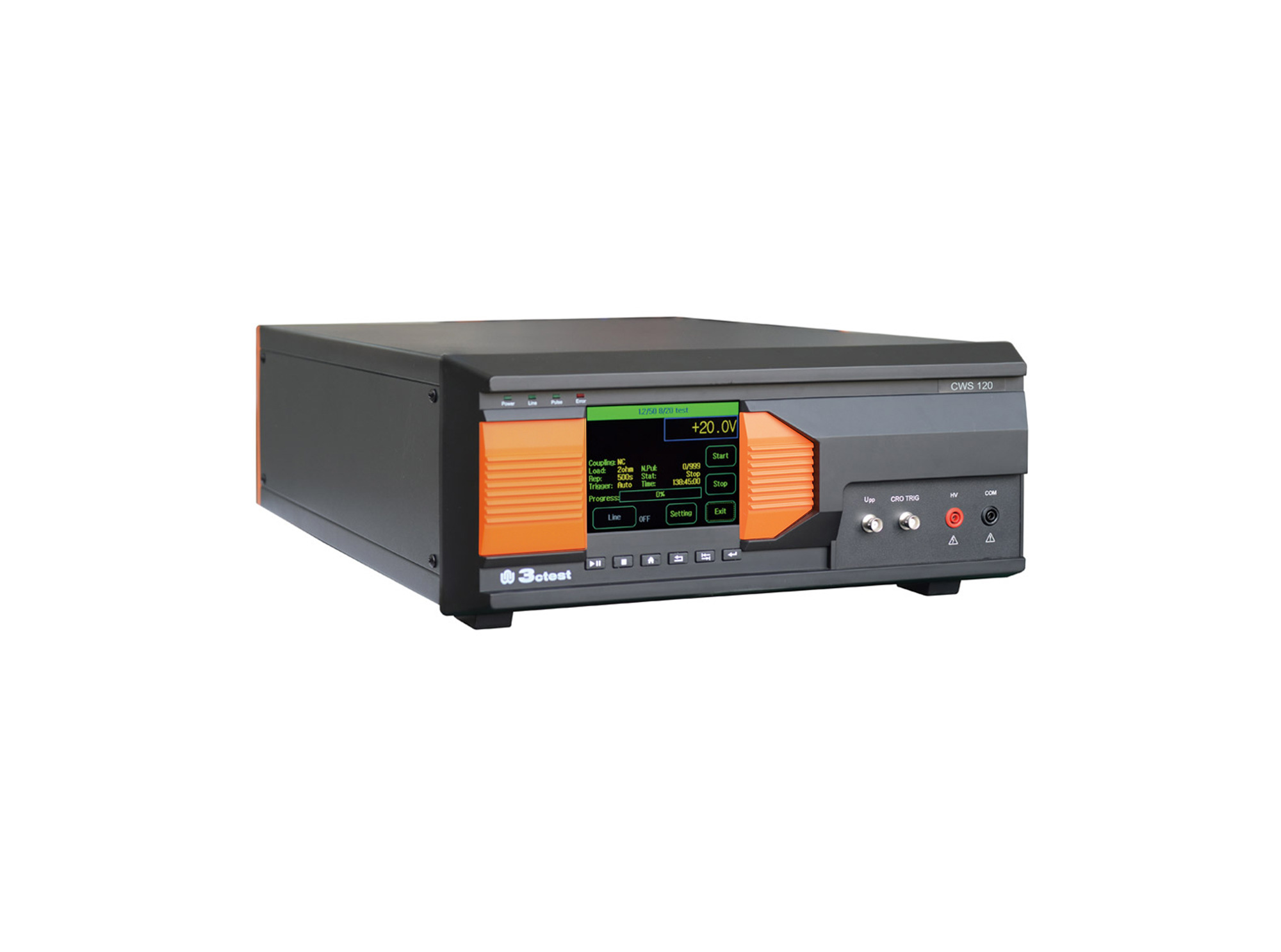

CWS 120是為了模擬低壓浪涌脈沖干擾現象而專門設計的一款高端測試設備，適用于浪涌保護器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的測試，亦可用于晶圓或封裝級的浪涌抗擾度測試。輸出電壓范圍從1V至1200V可調，技術參數完全滿足IEC/EN 61000-4-5和GB/T 17626.5標準要求。CWS 120設計基于第三代智能化控制平臺，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。
> 5.7寸彩色觸摸屏前面板操作
> 符合IEC/EN61000-4-5和GB/T 17626.5標準
> 輸出電壓1V至1200V
> 標配源輸出阻抗2Ω、12Ω、42Ω
> 內置四種耦合去耦網絡
> EUT帶載能力40VDC 10A
> 實時顯示輸出峰值電壓、電流峰值大小
> 測試排程功能，操作簡單
> 以太網 、RJ45接口，用于PC遠程控制、打印測試報告
> PC控制軟件CoreLab可選
測試電壓范圍 | 1V-1200V ±10% |
電壓波形 | 波前時間：1.2μs ±30%；半峰值時間：50μs ±20% |
測試電流范圍 | 0.5A-600A ±10%（2ohm） |
電流波形 | 波前時間：8μs±20%；半峰值時間：20μs±20% |
源輸出阻抗 | 2ohm、12ohm、42ohm |
輸出極性 | 正、負、正負交替 |
脈沖周期 | 1-9999s |
實驗次數 | 1–9999次 |
觸發方式 | 自動、手動、外部觸發 |
實驗模式 | 實驗參數進行排程設置 |
耦合/去耦方式 | C/L、D/L、C/D、D/D；C為電容、L為電感、D為二極管 |
EUT帶載能力 | 40VDC 10A |
顯示 | 峰值電壓、峰值電流顯示功能 |
測試線、電源線、保險絲、扁平接地線、檢測報告、說明書
PC控制軟件CoreLab
支持Windows 7、Windows 8 and Windows 10，使用方便、用戶界面美觀、直觀，各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。
