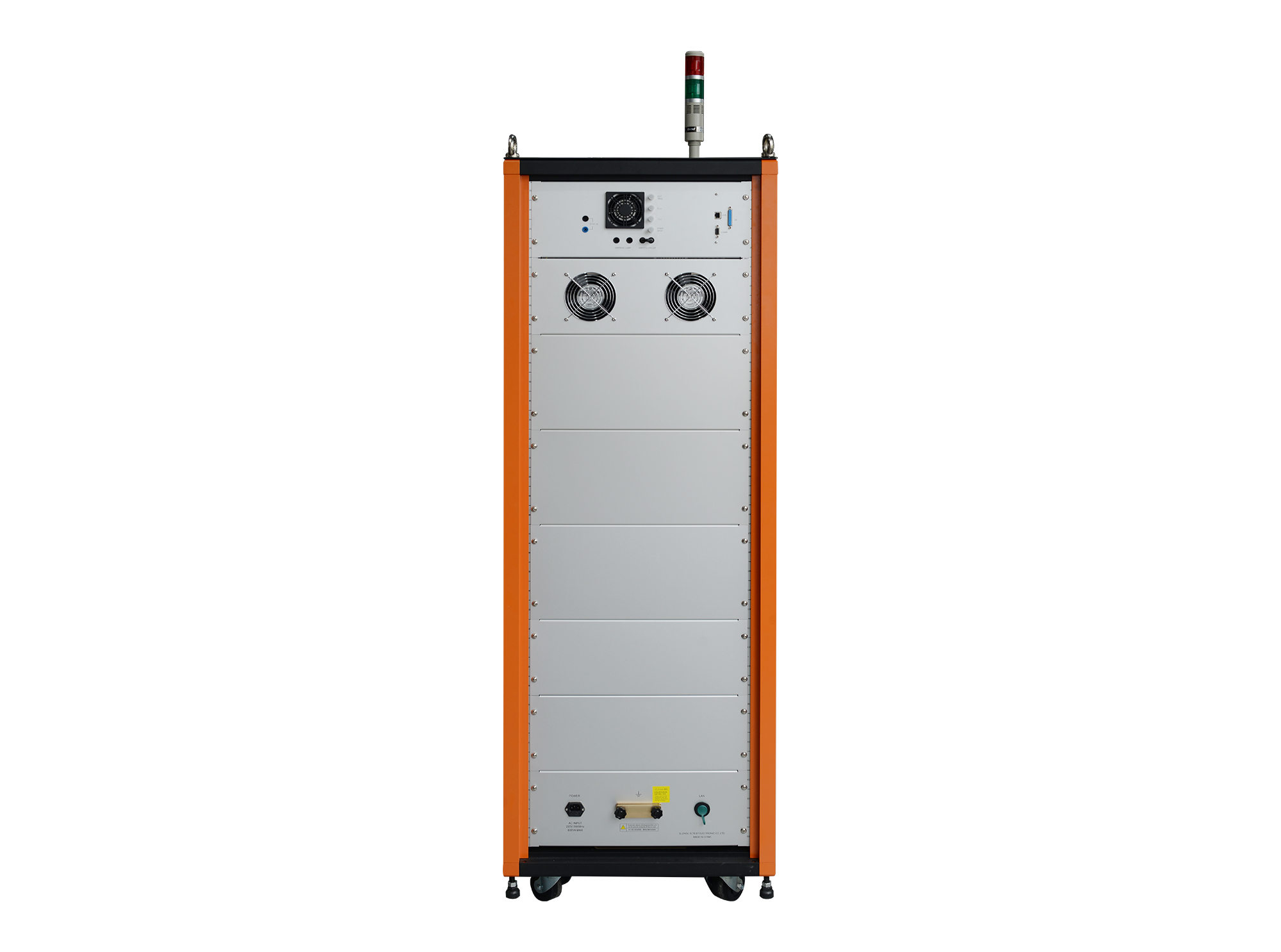

雷擊浪涌模擬器CWS 2000(JEC210)，是基于公司第三代控制平臺，依據 JEC-210/212 開發設計而成的雷擊浪涌抗擾測試?體機。產品可輸出 1.2/50 μs（6 Ω，106 Ω）電壓波和 8/20 μs（5 Ω）電流波。最大測試電壓可達20 kV，測試電流可達 4 kA。內置單相耦合/去耦網絡，可將測試電壓施加在交流 220 V, 20 A 的受試設備上。
> 1.2/50μs（6Ω，106Ω）電壓波、8/20μs（5Ω）電流波；
> 可內置電壓、電流輸出峰值采集功能；
> 內置單相全自動耦合/去耦網絡；
> RS232通訊接口，可實現遠程控制；
電壓波模塊（1.2/50μs） | |
輸出電壓 | 0.5 kV ~ 20 kV±10% |
輸出電壓波 | 1.2 /50 μs±30% |
輸出阻抗 | 6 Ω、106 Ω |
負載阻抗 | 50 Ω |
電流波模塊（8/20μs） | |
充電電壓 | 0.5 kV ~ 20 kV |
輸出電流波 | 8/20 μs±20% |
輸出阻抗 | 5 Ω |
輸出短路電流 | 0.1 kA ~ 4 kA |
負載阻抗 | 3000 Ω |
內置單相耦合/去耦網絡 | |
輸出電壓范圍 | 0.5 kV ~ 20 kV±10% |
輸出電流范圍 | 0.83 kA ~ 3.3 kA±10% |
耦合電容 | 9 μF、18μF |
耦合電阻 | 無耦合電阻，由源阻抗決定 |
同步 | 0°- 360°,1°步進設置或隨機方式 |
路徑投切方式 | 電壓波模塊（1.2/50μs）：?動 電流波模塊（8/20μs）： 手動 |
帶載能力 | AC 220 V 20 A |
三芯電源線、說明書 、測試線 接地線 、保險絲、同軸電纜。
