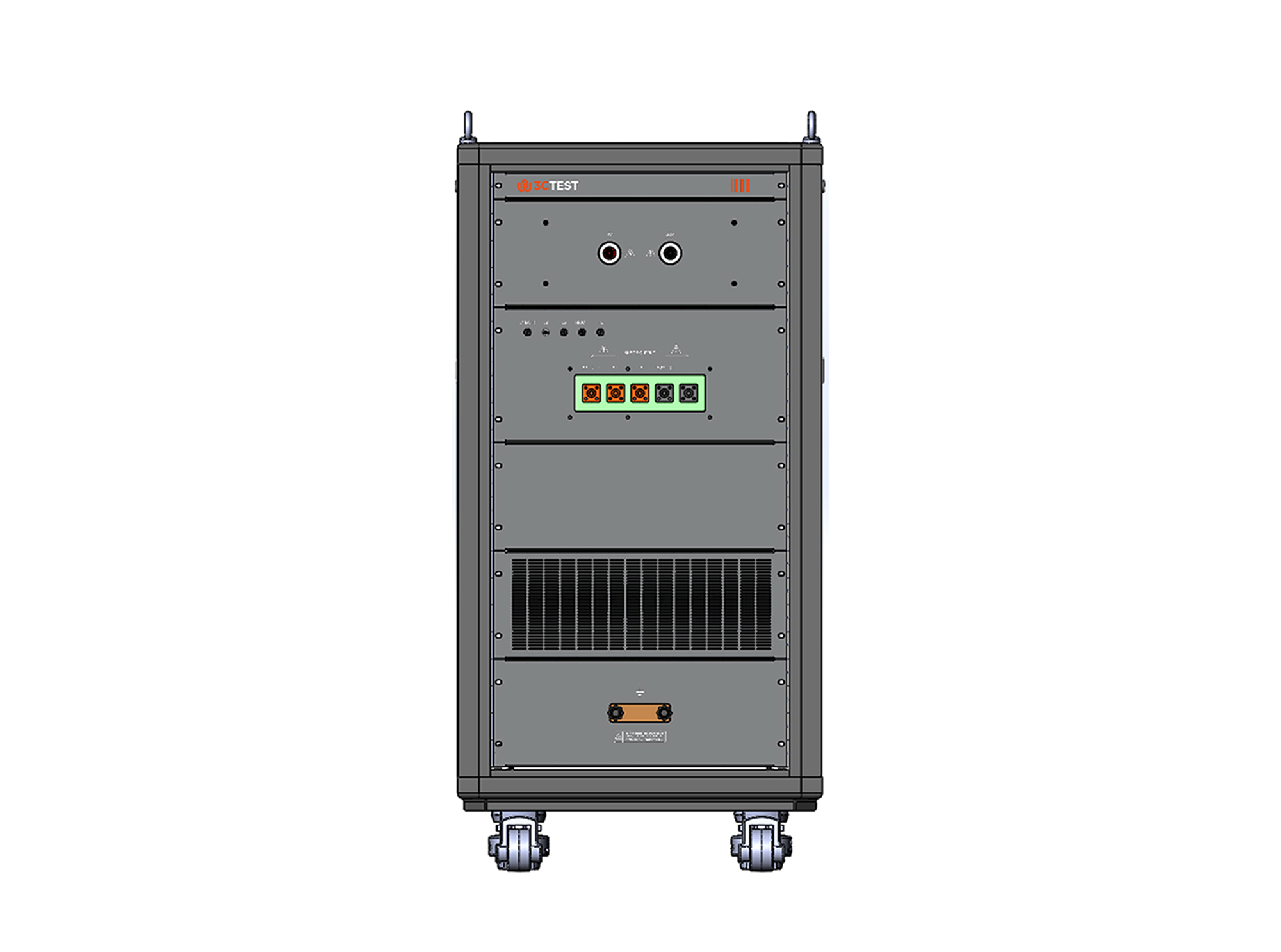

SPN 3850T15高壓大功率雷擊浪涌耦合/去耦網絡符合IEC 61000-4-5標準，實現全自動單相/三相耦合/去耦功能，可滿足AC/DC交直流供電，配套CWS系列儀器使用，EUT最大帶載能力DC 380 V 50 A 、AC 380 V 50 A三相五線，其他EUT電壓、電流等級，可以根據客戶要求定制。
> EUT直流帶載能力最大DC 380 V 50 A
> EUT交流帶載能力最大AC 380 V 50 A三相五線
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置，實現全自動網絡投切
> 任意線路的相位角度迭加
> 耦合路徑顯示（指示燈）
> 耦合電阻可選IEC標準或自定義方式
> 采用拔插式絕緣插頭，既安全又便捷
> 急停按鈕自動切斷EUT供電及高壓耦合路徑
網絡類型 | 全自動單相/三相耦合/去耦網絡 |
EUT帶載能力 | Max DC 380 V 50 A |
Max AC 380 V 50 A 50/60 Hz 三相五線 | |
耦合路徑 | L1、L2、L3、N、PE，任意組合路徑，自動投切 |
相位同步 | L1、L2、L3、N、PE，任意線路相位角度迭加 |
EUT電源投切方式 | 自動投切 |
浪涌參數IEC 61000-4-5 | |
網絡端口試驗電壓范圍 | 耦合波形：1.2/50 μs 0.25 kV ~ 15 kV ± 10%（15 kV發生器） |
網絡端口試驗電流范圍 | 耦合波形：8/20 μs 0.125 kA ~ 7.5 kA ± 10%（15 kV發生器） |
浪涌輸入端口 | 6 mm香蕉插座 |
耦合電容 | 9 μF、18 μF |
耦合電阻 | 10 Ω、0 Ω |
開路電壓波形參數 | 波前時間：1.2 μs ± 30% |
持續時間：50 μs ± 20% | |
短路電流波形參數（2 Ω） | 波前時間：8 μs ± 20% |
持續時間：20 μs ± 20% | |
耦合衰減 | <2 dB（發生器自動補償） |
去耦網絡電源端口殘余浪涌電壓 | 不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
電源線、保險絲、測試線、接地線、CN25線、射頻電纜、浪涌校準測試線、使用說明書、檢驗報告、產品質保書
